配料实例66

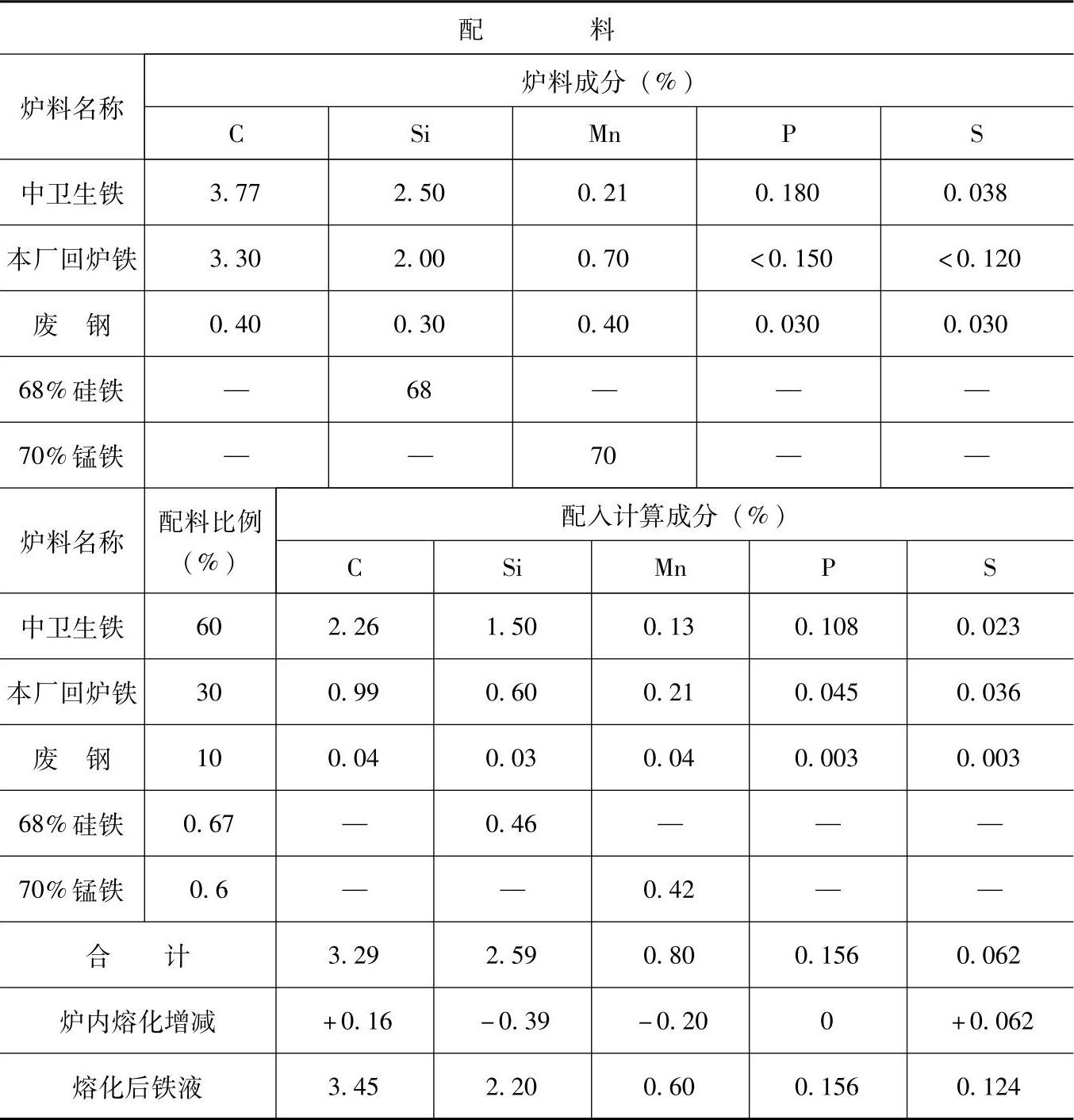

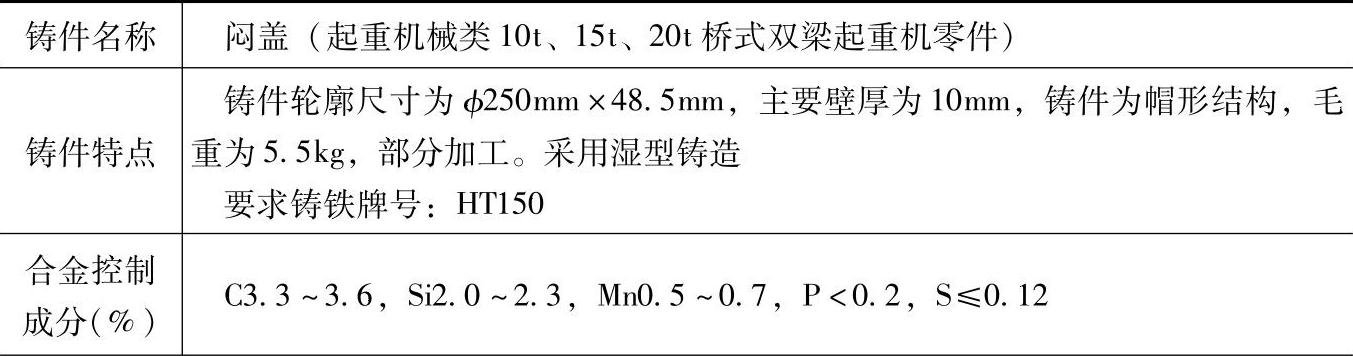

表1.1-66 HT150的灰铸铁配料

（续）

注：1.采用两排大间距冷风冲天炉熔炼，炉内碳增加5%～8%、硅烧损15%、锰烧损25%、磷不变、硫增加100%。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用锰铁或75%硅铁调整铁液软硬。

3.检测结果：

化学成分（%）：C3.41，Si2.28，Mn0.62，P0.15，S0.11；

力学性能：抗拉强度为172MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于起重机械中要求灰铸铁HT150的不同规格的闷盖、通盖、制动瓦、滑轮、制动机座、轴承座、轴承盖、集线拖及套类等铸件。
