配料实例67

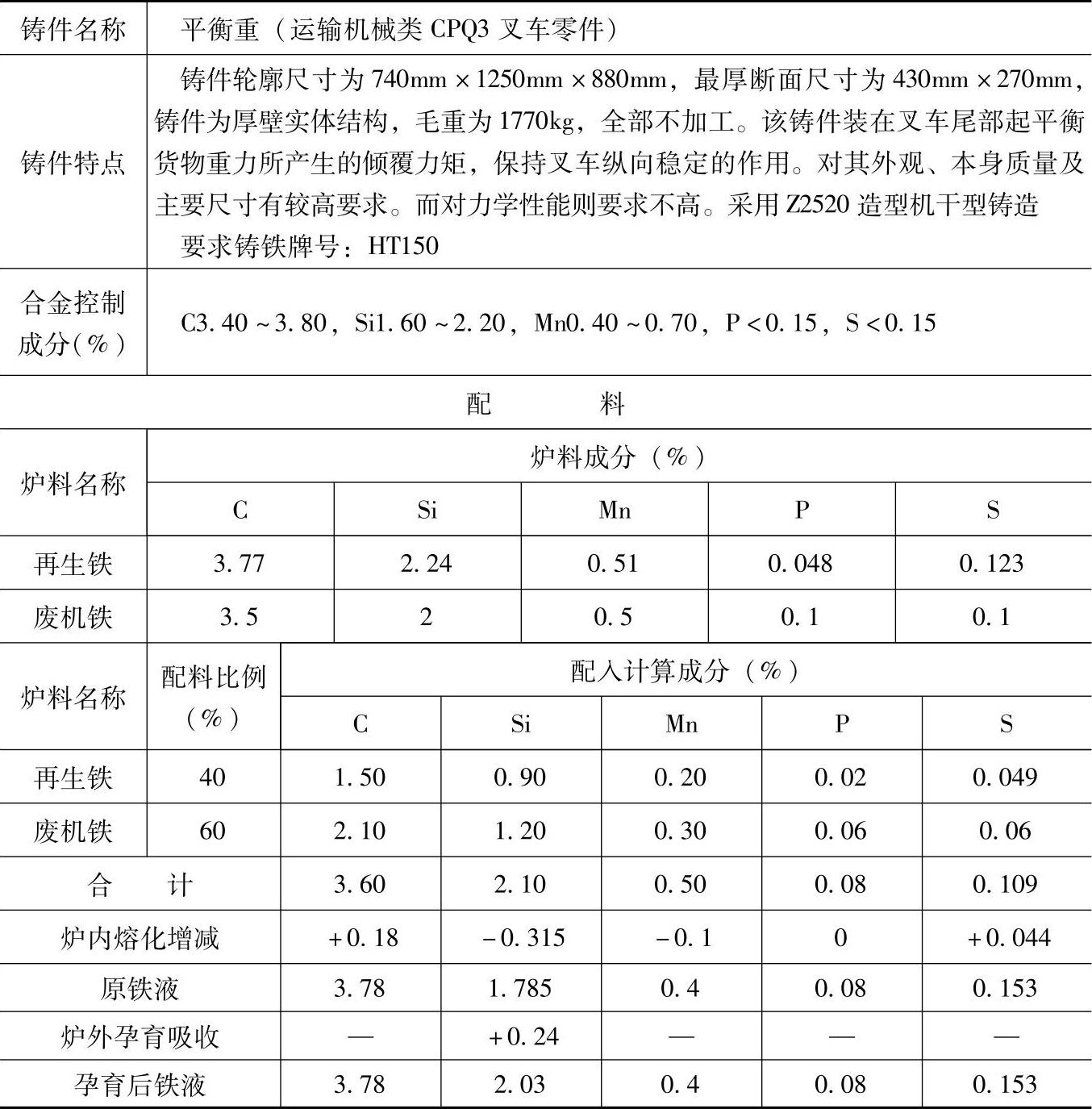

表1.1-67 HT150的灰铸铁配料

注：1.采用两排大间距冷风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加40%。

2.炉外孕育：100kg铁液加75%硅铁0.4kg，吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.78，Si2.15，Mn0.415，P0.076，S0.113；

力学性能：抗拉强度为130MPa，硬度为164HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于机床底座和炼钢炉重锤等要求灰铸铁HT150的铸件。如遇铸件结构复杂，断面变化大的灰铸铁HT150铸件时，要注意防止因铸造应力大于铸件金属抗拉强度而引起的裂纹缺陷。可采取把碳当量控制在3.9%～4.1%，浇注温度在1250°C以下，用热铁液点冒口，延缓打箱时间，增加型砂退让性等工艺措施消除之。
