配料实例73

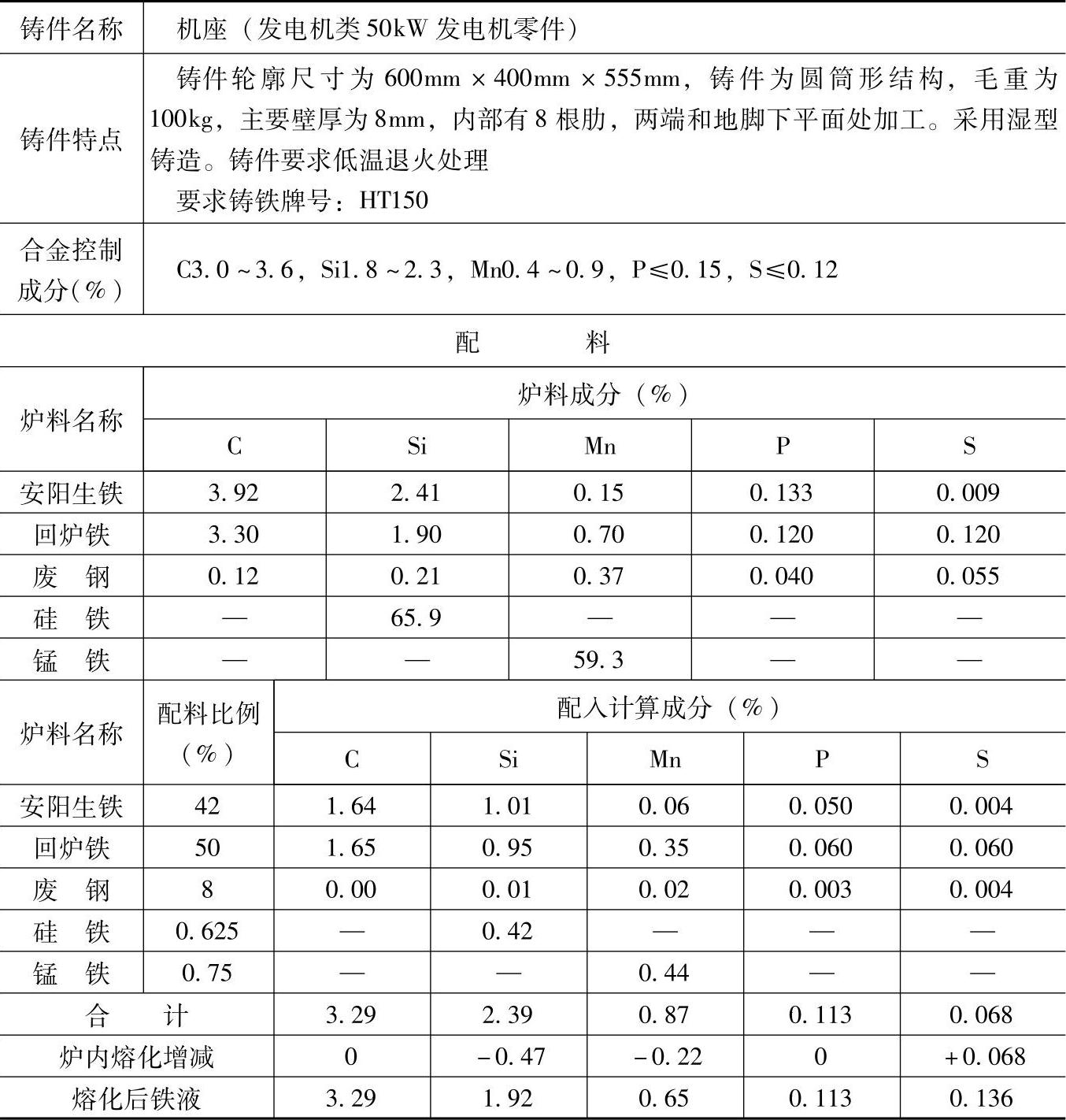

表1.1-73 HT150的灰铸铁配料

注：1.采用熔炼炉类型：四排小风口冷风冲天炉，熔化率为3t/h，炉内硅烧损20%、锰烧损25%、硫增加100%、碳基本不变、磷不变。

2.炉前用三角试片检验白口大小，白口宽度控制在1.5～2.5mm。

3.检测结果：

化学成分（%）：C3.38，Si2.02，Mn0.68，P0.108，S0.143。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于50kW发电机中要求灰铸铁HT150的轴承盖、轴承座、出线盒盖、出线盒座以及5kW和7.5kW发电机组中要求灰铸铁HT150的各种铸件。但炉前，为了防止铁液过硬或铸件出现白口，需在100kg铁液内，加入0.1～0.3kg（质量分数）的65.9%硅铁粉，吸收率大约70%，不必进行计算。
