配料实例74

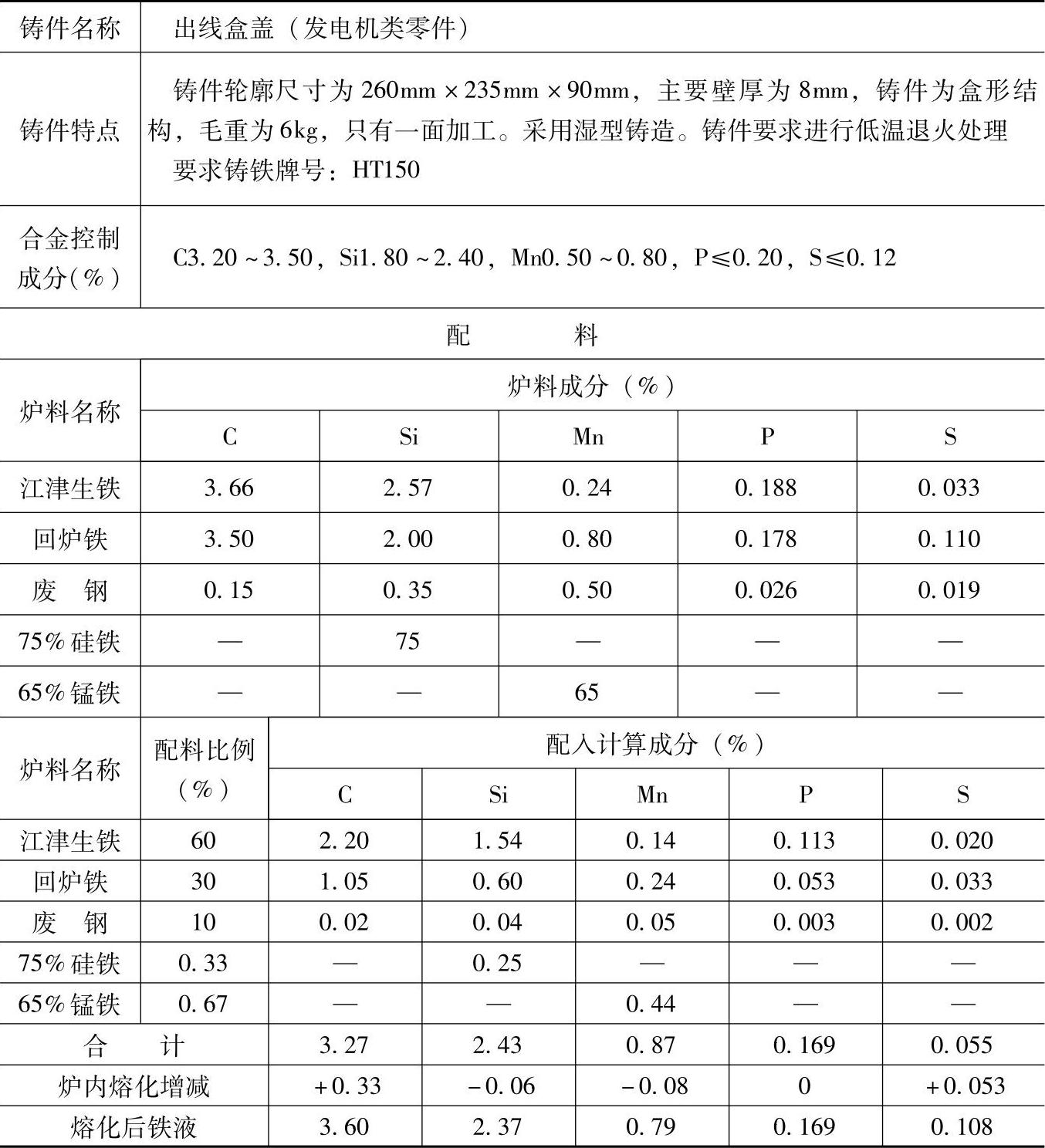

表1.1-74 HT150的灰铸铁配料

注：1.采用三排风口热风冲天炉熔炼，炉内碳增加10%、硅烧损4%、锰烧损10%、磷不变、硫增加96%。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用67%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.59，Si2.36，Mn0.79，P0.204，S0.108；

力学性能：抗拉强度为160MPa，硬度为174HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于发电机配件中要求灰铸铁HT150的集电环套筒、发电机端盖、轴承压盖及其他型号的出线盒座、出线盒盖等铸件。
