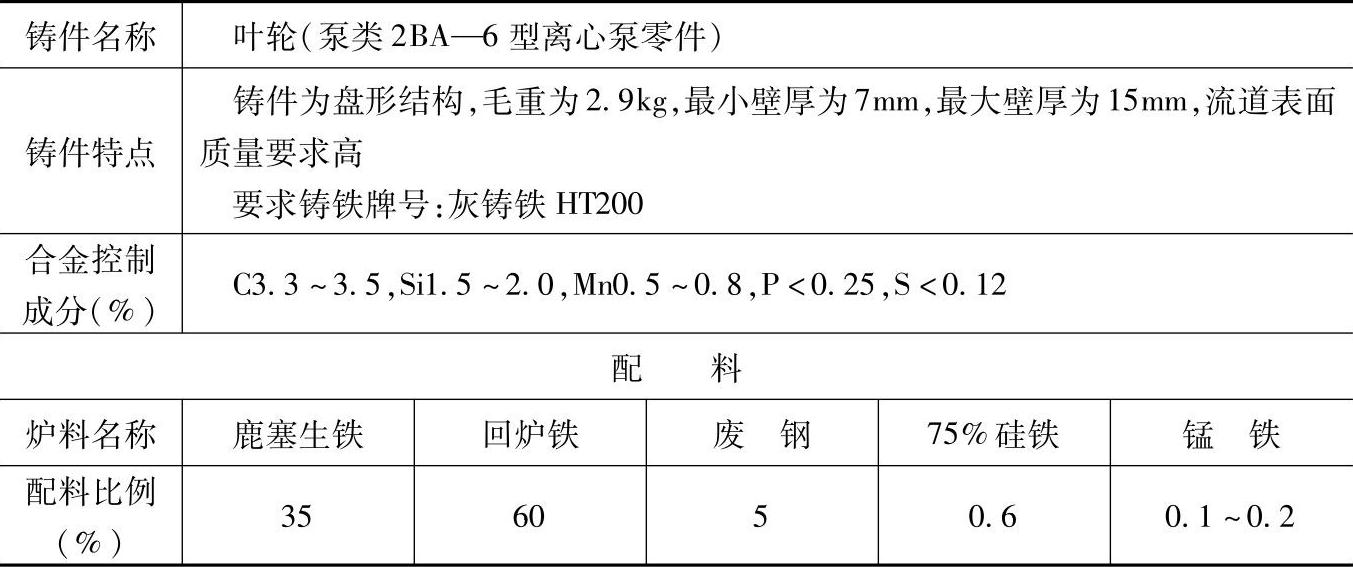

表1.1-117 HT200的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距预热送风、风口倒置、曲线炉膛冲天炉，熔化率为3t/h，炉内硅烧损15%左右、锰烧损19%左右、铁烧损0.3%～1.1%。
2.检测结果：
化学成分（%）：C3.34，Si1.98，Mn0.64，P0.14，S0.102；
力学性能：抗拉强度为208MPa，抗弯强度为392MPa；
金相组织：珠光体含量>60%（体积分数）。
3.各成分含量配料比例皆指质量分数。
