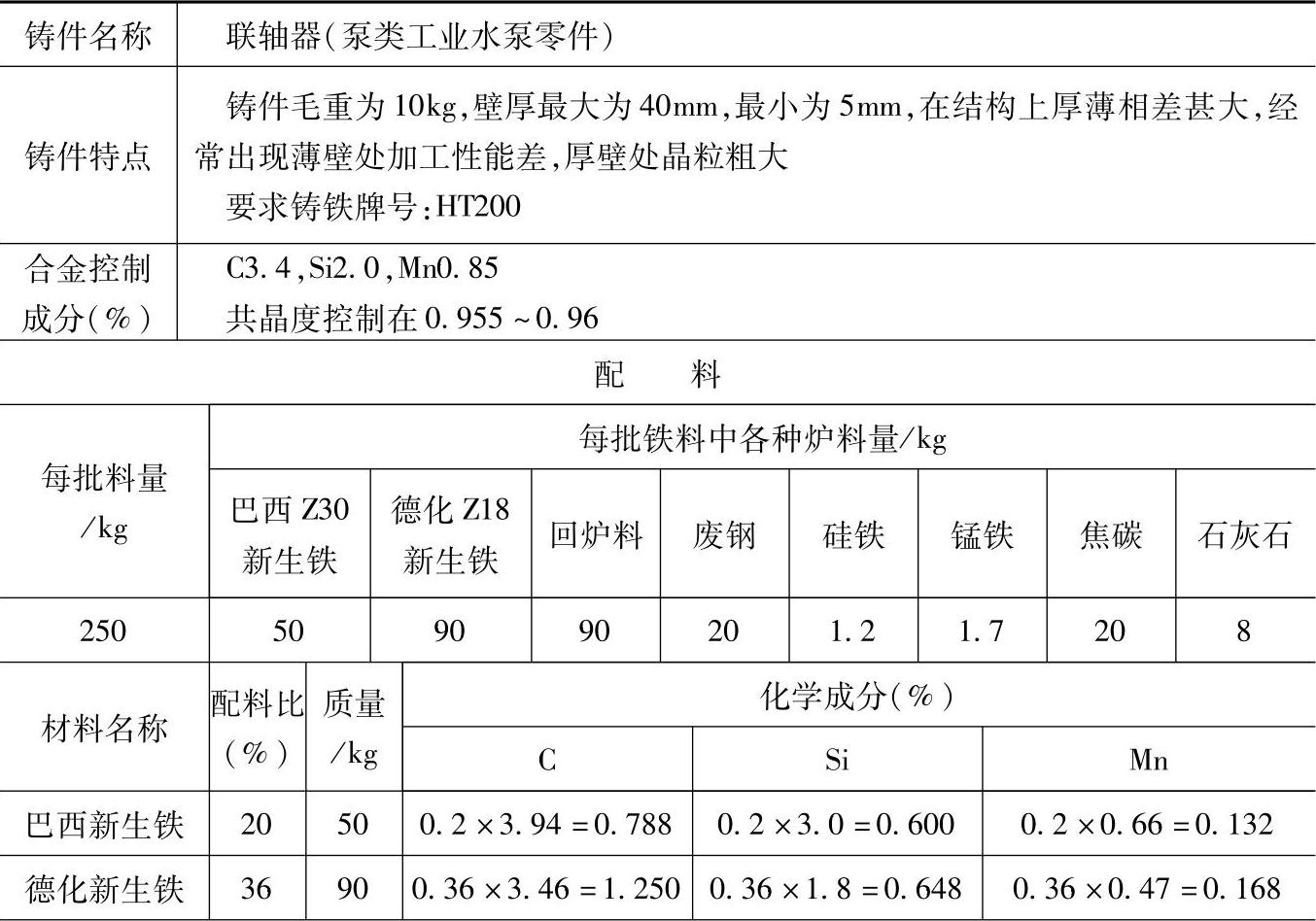

表1.1-118 HT200的灰铸铁配料

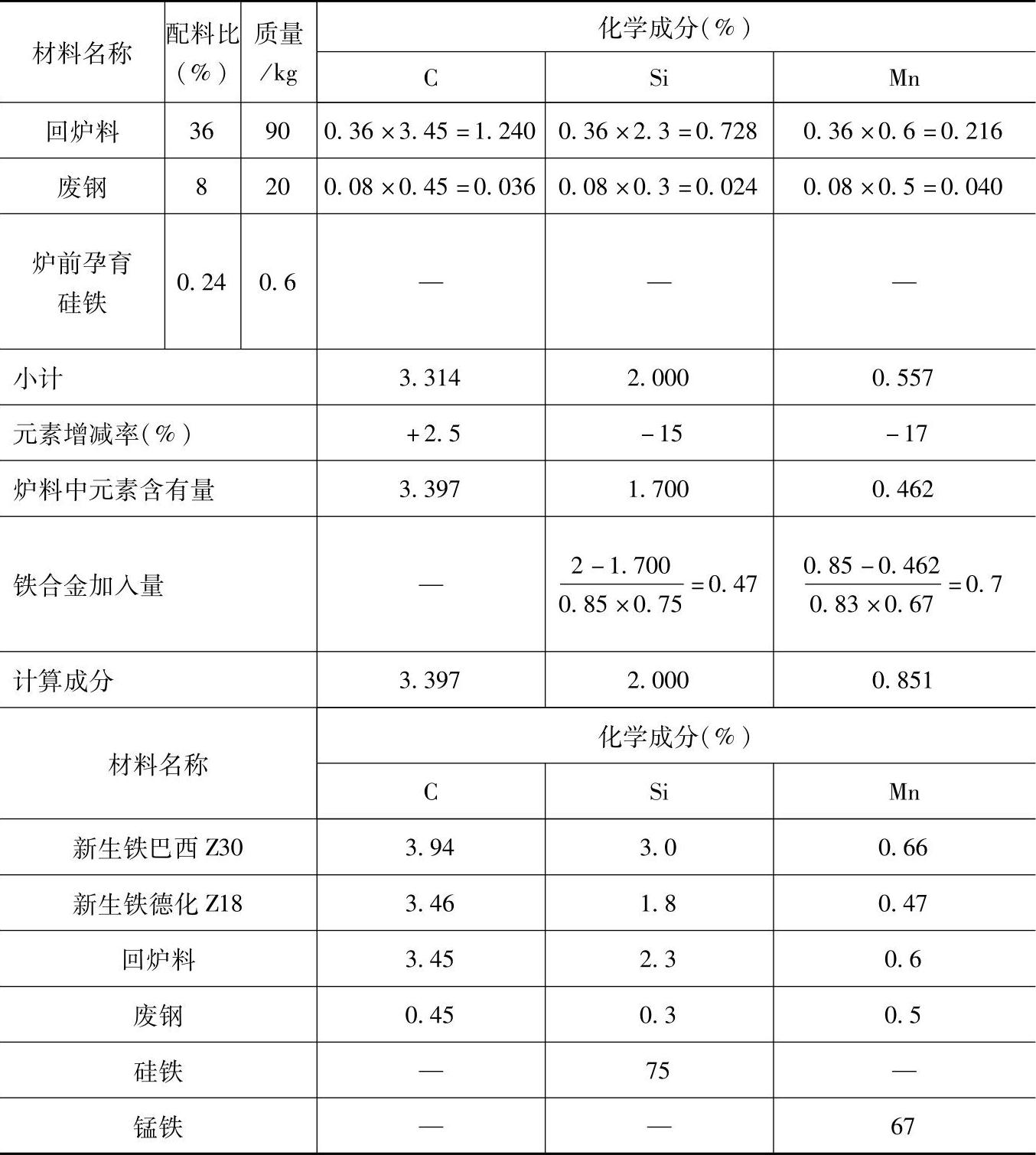

（续）
注：1.采用熔炼炉类型：五排小风口热风冲天炉，炉内碳增加2.5%、硅烧损15%、锰烧损17%。
2.炉前用硅铁进行大孕育处理，控制孕育后三角试片的白口宽度为3～3.5mm，以提高相对强度，降低相对硬度，获得优质铸件。
3.检测结果：
化学成分（%）：C3.41，Si2.13，Mn0.86；
力学性能：抗拉强度为216MPa。
4.各成分含量和配料比例皆指质量分数。
