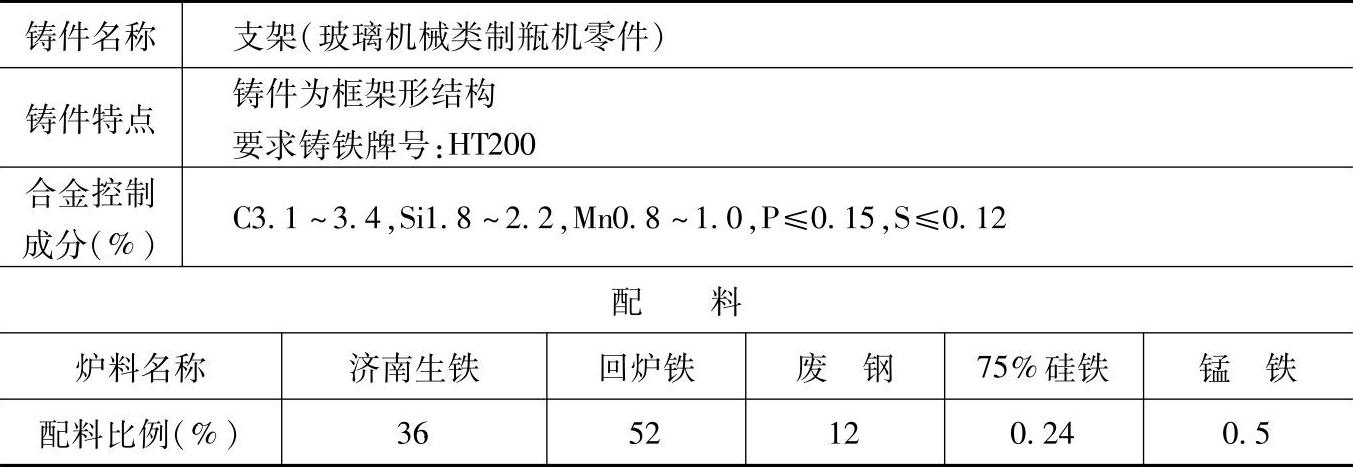

表1.1-160 HT200的灰铸铁配料
注：1.采用多排小风口曲线炉膛炉胆热风冲天炉熔炼，炉内硅烧损20%、锰烧损20%～25%。
2.炉前用三角白口检验白口大小，一般白口宽度控制在2～4mm。若白口过大，可用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.24，Si1.8，Mn0.86，P0.087，S0.076；
力学性能：抗拉强度为221MPa，硬度为207HBW。
4.各成分含量和配料比例皆指质量分数。
