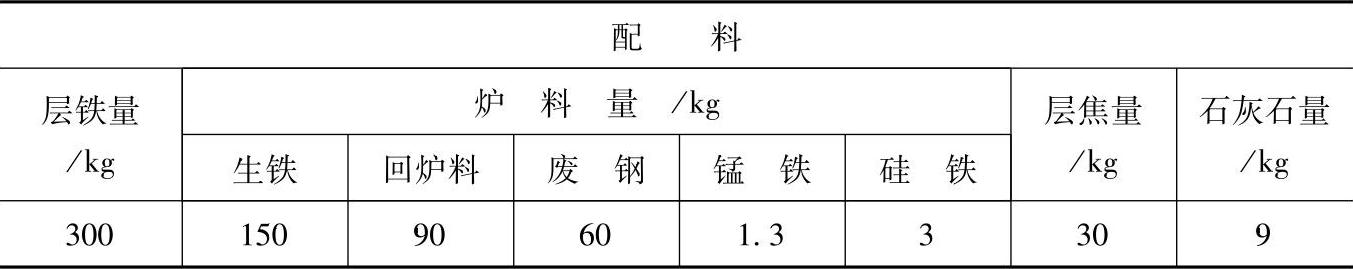

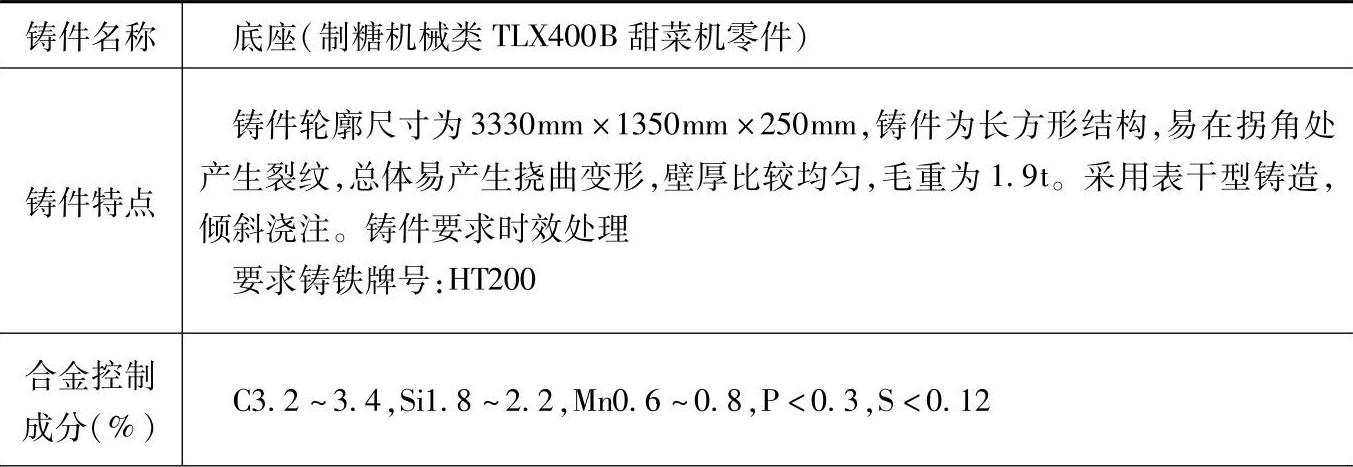

表1.1-162 HT200的灰铸铁配料
（续）
注：1.采用两排大间距热风冲天炉熔炼，熔化率为3t/h，炉内硅烧损<15%、锰烧损<20%。
2.炉前采用三角试片检验白口大小控制铁液成分，白口宽度为5～7mm。
3.检测结果：
化学成分（%）：C3.17，Si1.68，Mn0.65，P0.13，S0.036；
力学性能：抗拉强度>200MPa，抗弯强度>400MPa。
4.各成分含量和配料比例皆指质量分数。
