配料实例173

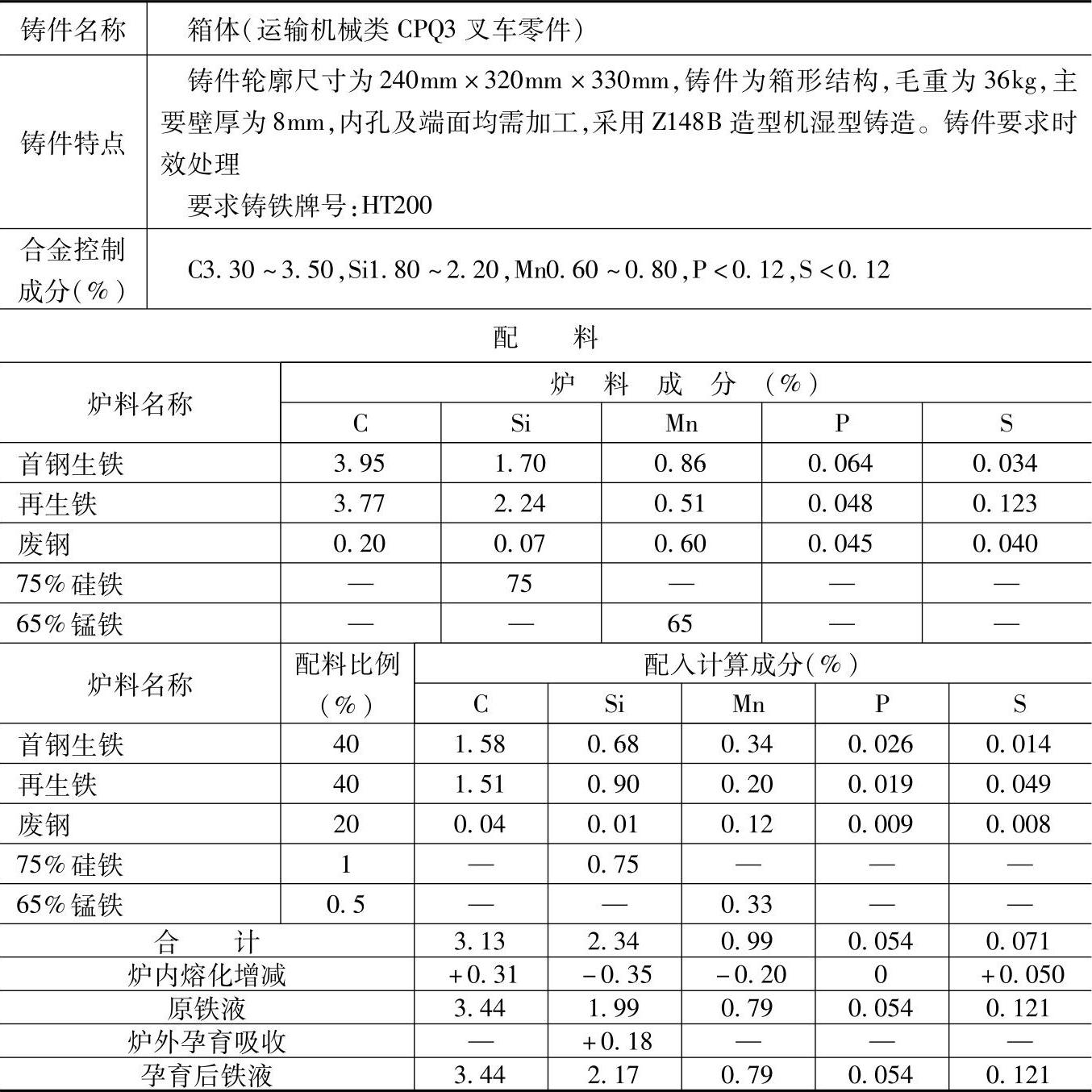

表1.1-173 HT200的灰铸铁配料

注：1.采用熔炼炉类型：炉底中央送风冷风冲天炉，炉内硅烧损15%、锰烧损20%、碳增加10%、硫增加70%、磷不变。

2.炉外孕育，100kg铁液加75%硅铁0.3kg，吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液使三角试片的白口宽度达主要壁厚的1/3～1/4为好。

4.检测结果：

化学成分（%）：C3.43，Si2.08，Mn0.785，P0.069，S0.112；

力学性能：抗拉强度为224MPa，硬度为229HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于叉车、20t矿用汽车和各种型号的破碎机中要求灰铸铁HT200的其他铸件。
