配料实例175

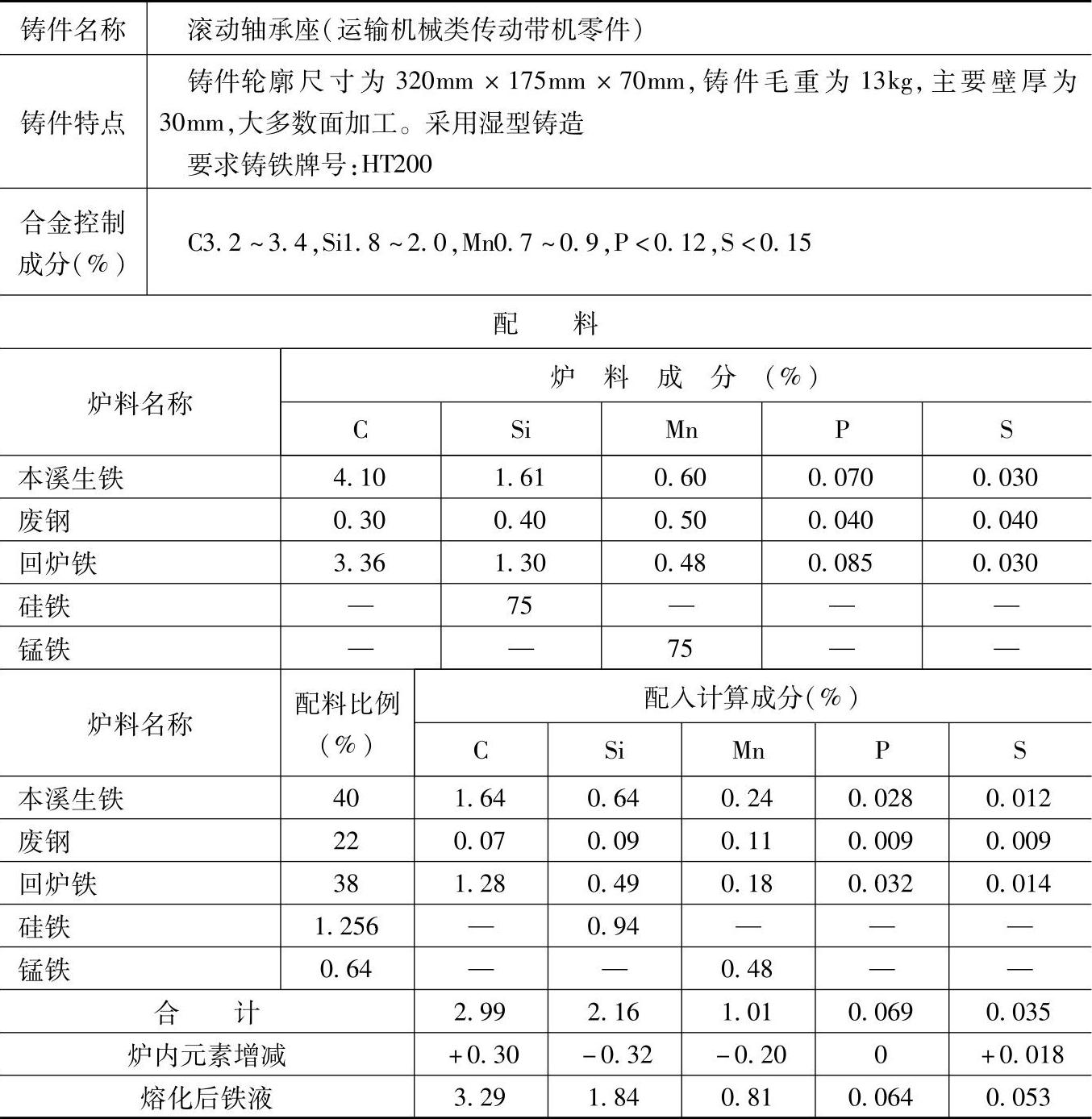

表1.1-175 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损15%、锰烧损20%、硫增加50%、磷不变。

2.炉前用三角试片检验白口大小，控制铁液成分，用质量分数75%硅铁在铁液包内调软铁液。

3.检测结果：

化学成分（%）：C3.23，Si1.8，Mn0.71，P0.1，S0.20；

力学性能：抗拉强度为213MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于运输机械中要求灰铸铁HT200的滑轮、齿轮、半联轴器、端盖、机座、蜗轮等铸件。
