配料实例176

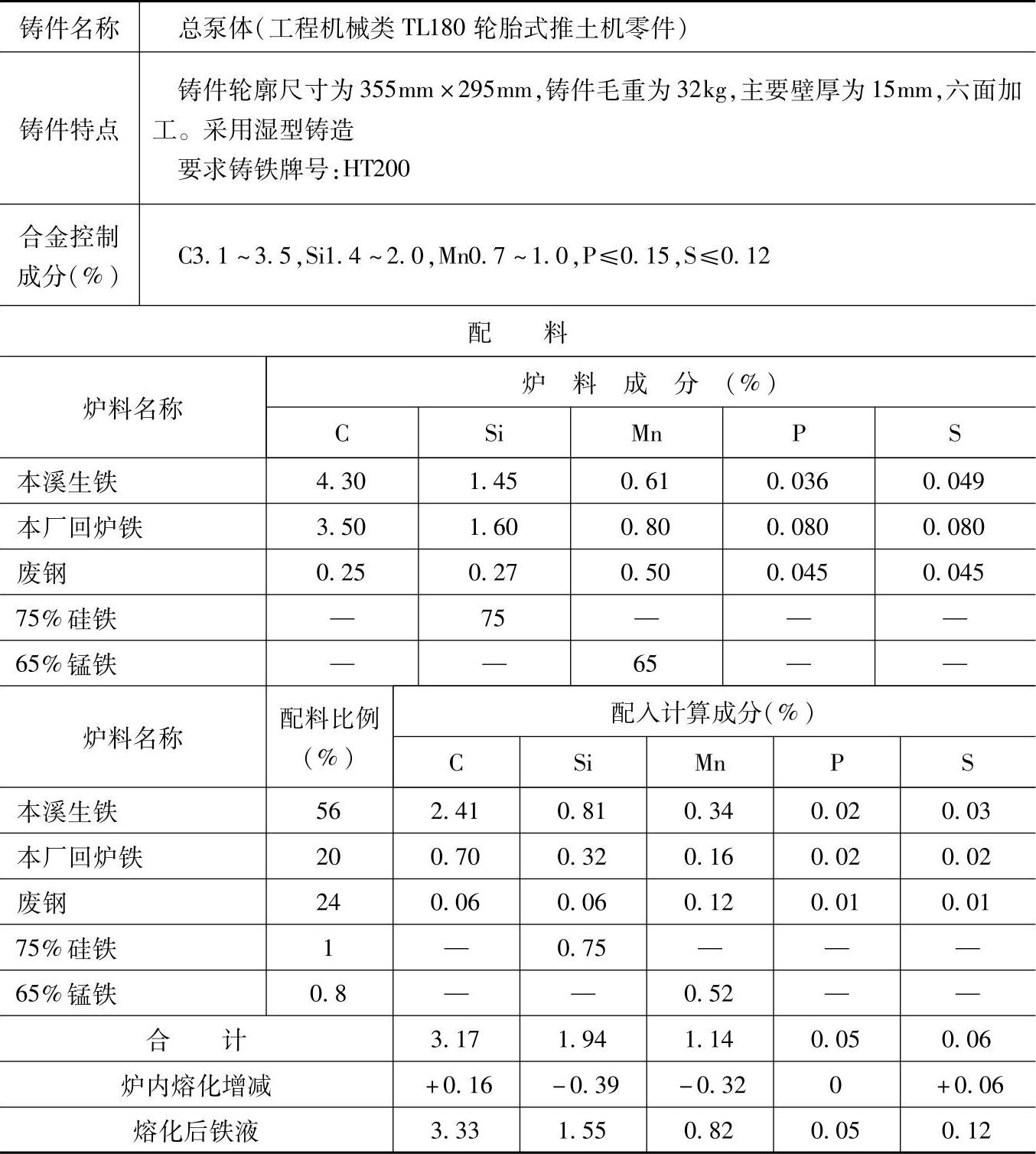

表1.1-176 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，连续出铁、出渣，熔化率为3t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加100%。

2.检测结果：

化学成分（%）：C3.35，Si1.95，Mn0.86，P0.08，S0.076；

力学性能：抗拉强度为208MPa。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于各类工程机械中要求灰铸铁HT200的变速器箱体、变速器箱盖、刹车毂、离合器罩、变矩器外壳、加力箱体等铸件。
