配料实例187

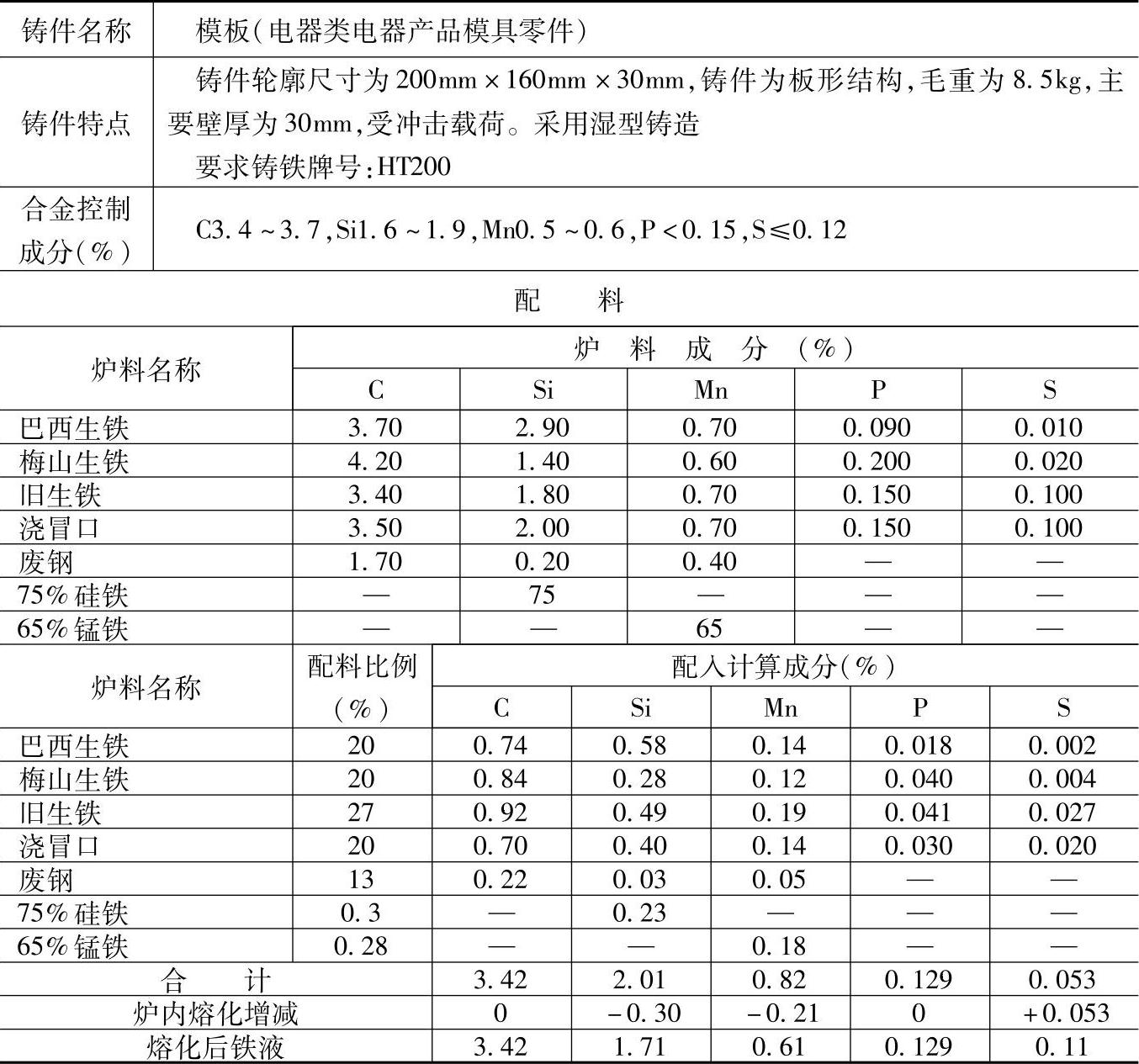

表1.1-187 HT200的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口热风冲天炉，熔化率为3t/h，炉内硅烧损15%、锰烧损25%、硫增加100%、碳和磷不变。

2.炉前用三角试片检验白口宽度，根据出铁时火花飞溅情况及上一次出铁时所浇三角试片断口的白口宽度及晶粒粗细，加入0.15%（质量分数）左右的2号变质剂调整，以强化基体，改善石墨形态，提高强度。当铁液交界时，加0.25%（质量分数）左右的2变质剂调整。元素增减未计入。

3.检测结果：

化学成分（%）：C3.31，Si1.71，Mn0.69，P0.11，S0.091；

力学性能：抗拉强度为213MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电器产品中要求灰铸铁HT200的NV系列电焊机的座、气体继电器的壳体、串并联分接开关的支架、变压器通用件的轮子、双头自动堆焊机的缸盖等铸件。
