配料实例200

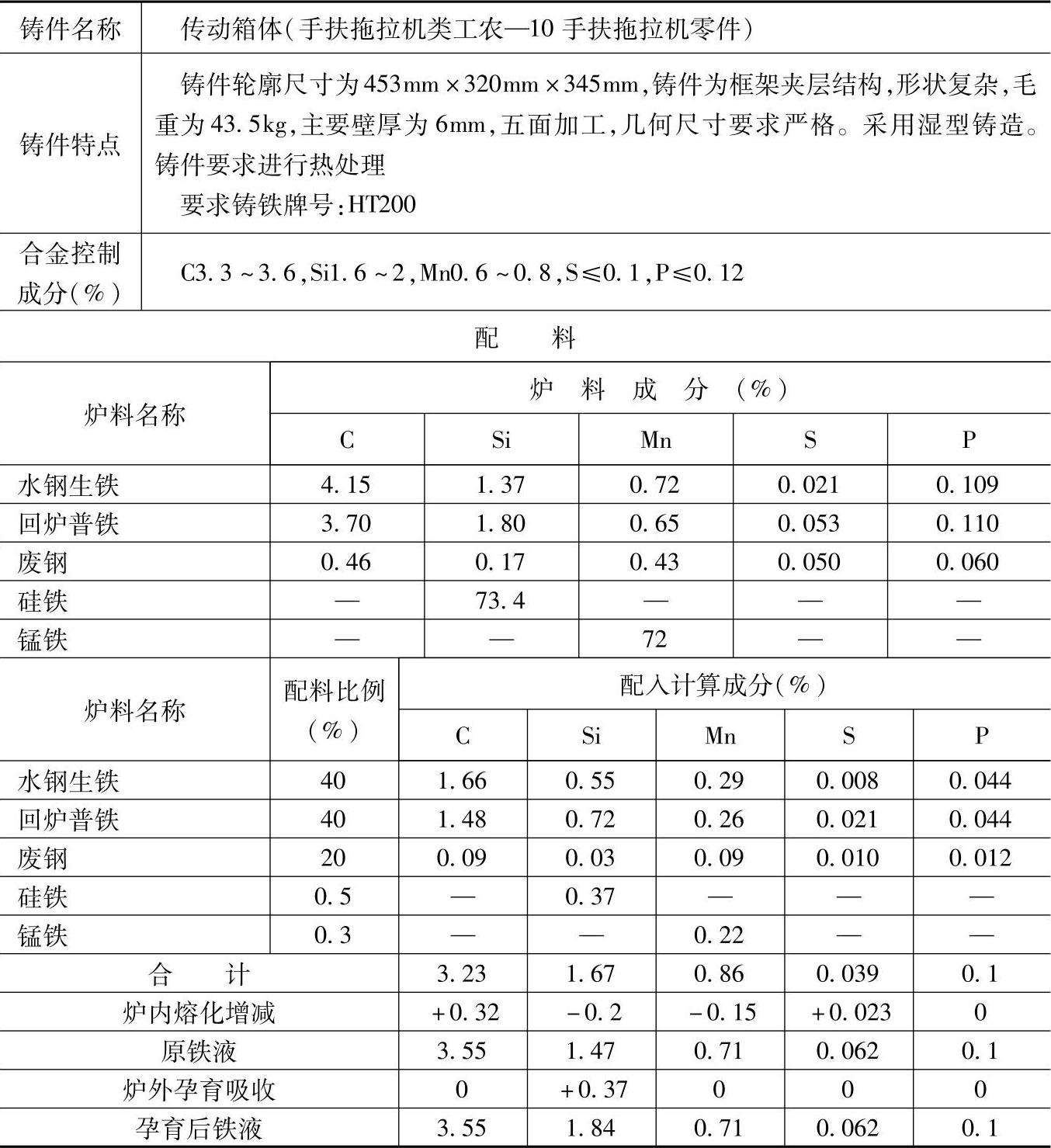

表1.1-200 HT200的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损12%、锰烧损17%、硫增加60%、磷不变。

2.炉前，在出铁槽加入经预热的75%硅铁0.6%作孕育处理，吸收率为83%。用三角试片检验三角白口大小，控制铁液成分，三角白口宽度宜为1.5～2.5mm。

3.浇注时加入75%硅铁粉调软铁液。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于工农—12手扶拖拉机中要求灰铸铁HT200的分离轴承座、前轴承盖、拉线固定桩、上盖、制动器法兰和F190柴油机的曲轴箱、摇臂座、调速杆支架、平衡块、飞轮等铸件。
