配料实例202

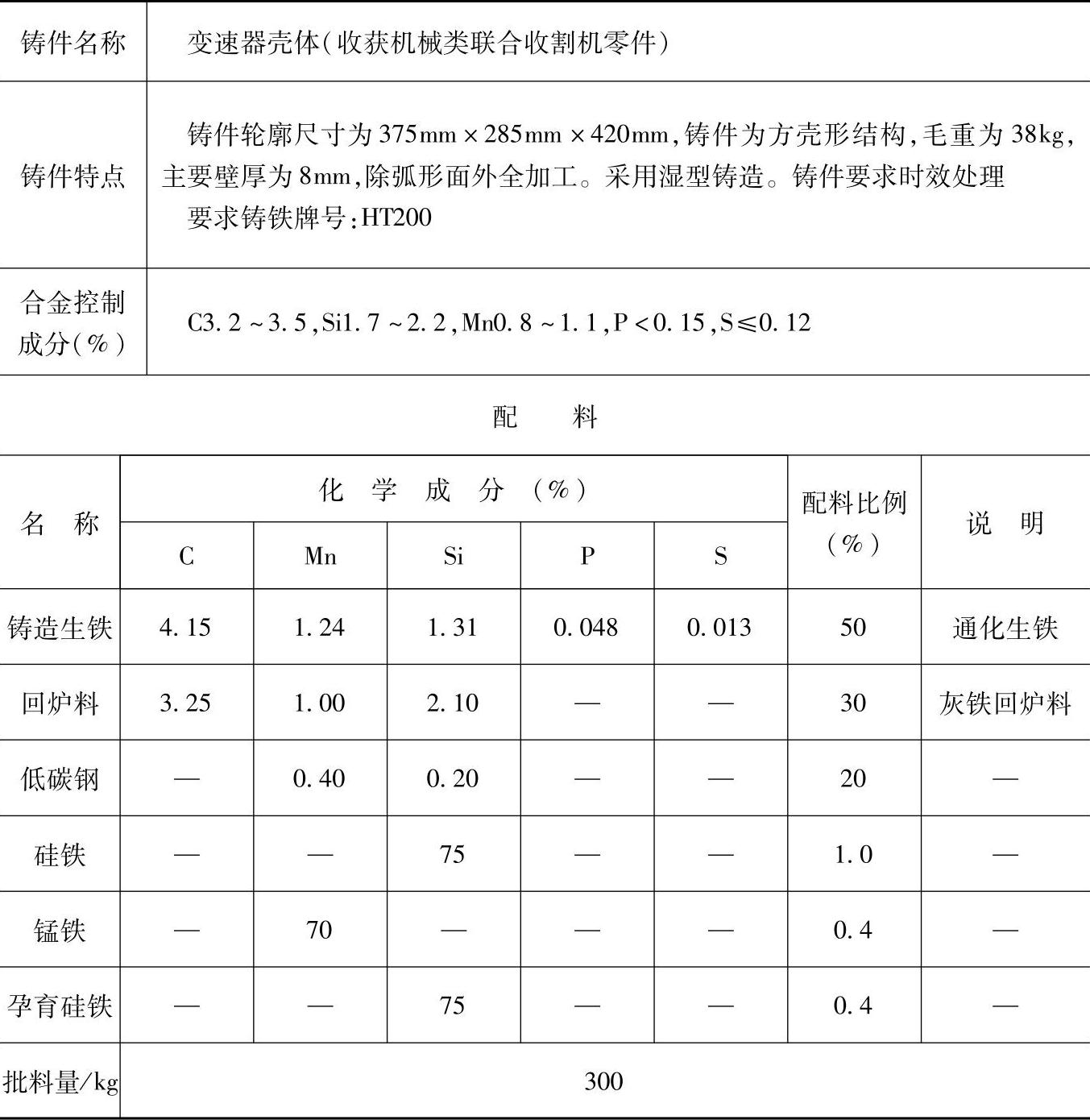

表1.1-202 HT200的灰铸铁配料

注：1.采用熔炼炉类型：三排风口曲线炉膛冷风冲天炉，炉内硅烧损20%、锰烧损30%。

2.炉前用三角试片检验白口的大小，用75%硅铁调整铁液成分。

3.检测结果：

化学成分（%）：C3.30，Si2.19，Mn0.86，P0.065，S0.077；

力学性能：抗拉强度为208MPa，抗弯强度为430MPa，硬度为174～201HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于收获机械中要求灰铸铁HT200的各种形状的铸件。但对厚薄不均的铸件或薄壁铸件都应将硅量调到上限，对链轮等铸件需将锰量调到上限，使珠光体量≥95%（体积分数）。
