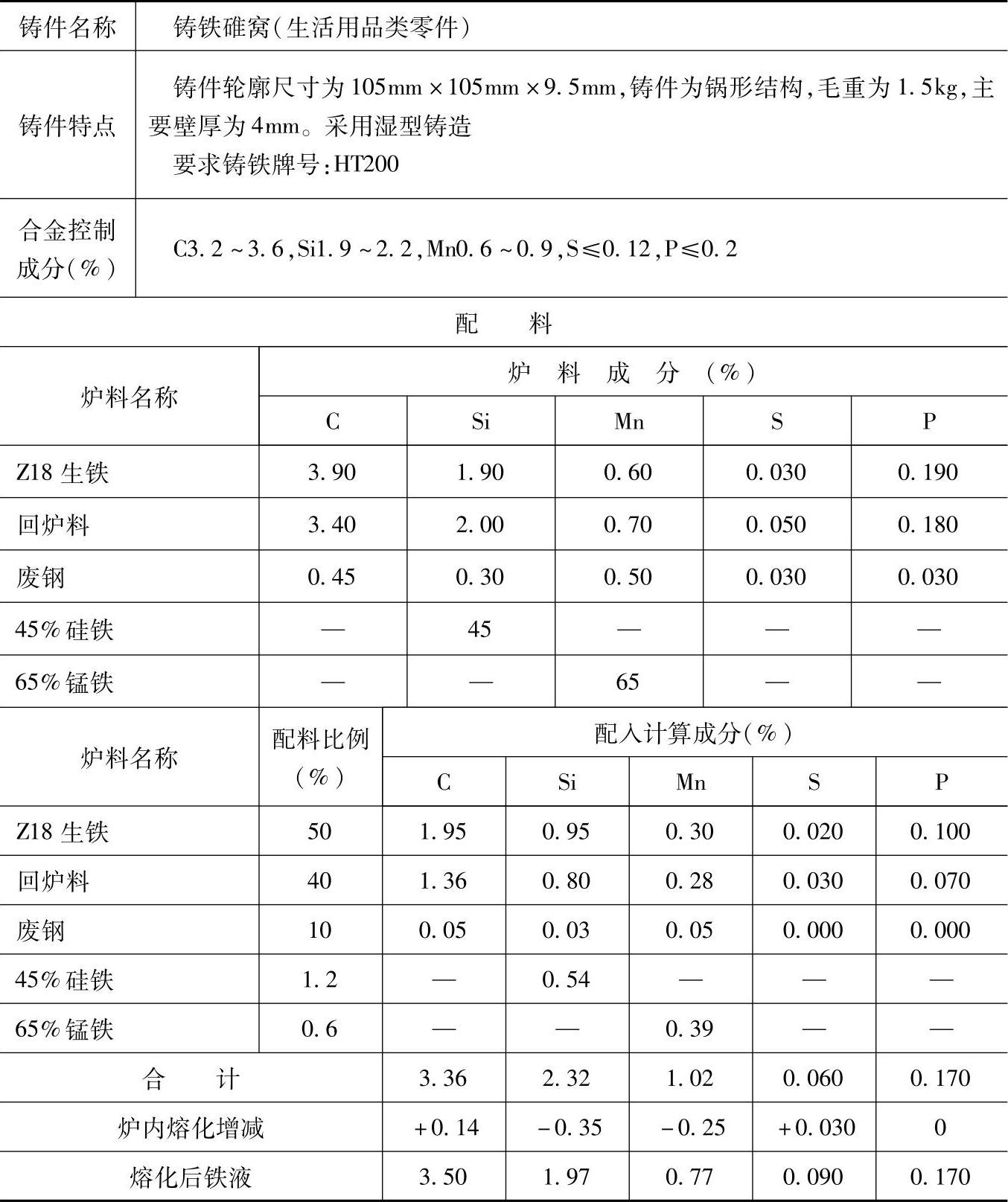

表1.1-217 HT200的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳增加4%、硅烧损15%、锰烧损25%、硫增加50%、磷不变。
2.炉前，观察铁液火花及颜色，用三角试片检查白口大小，并视具体情况用75%硅铁调软铁液。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于要求灰铸铁HT200的其他各种规格铸铁碓窝铸件。
