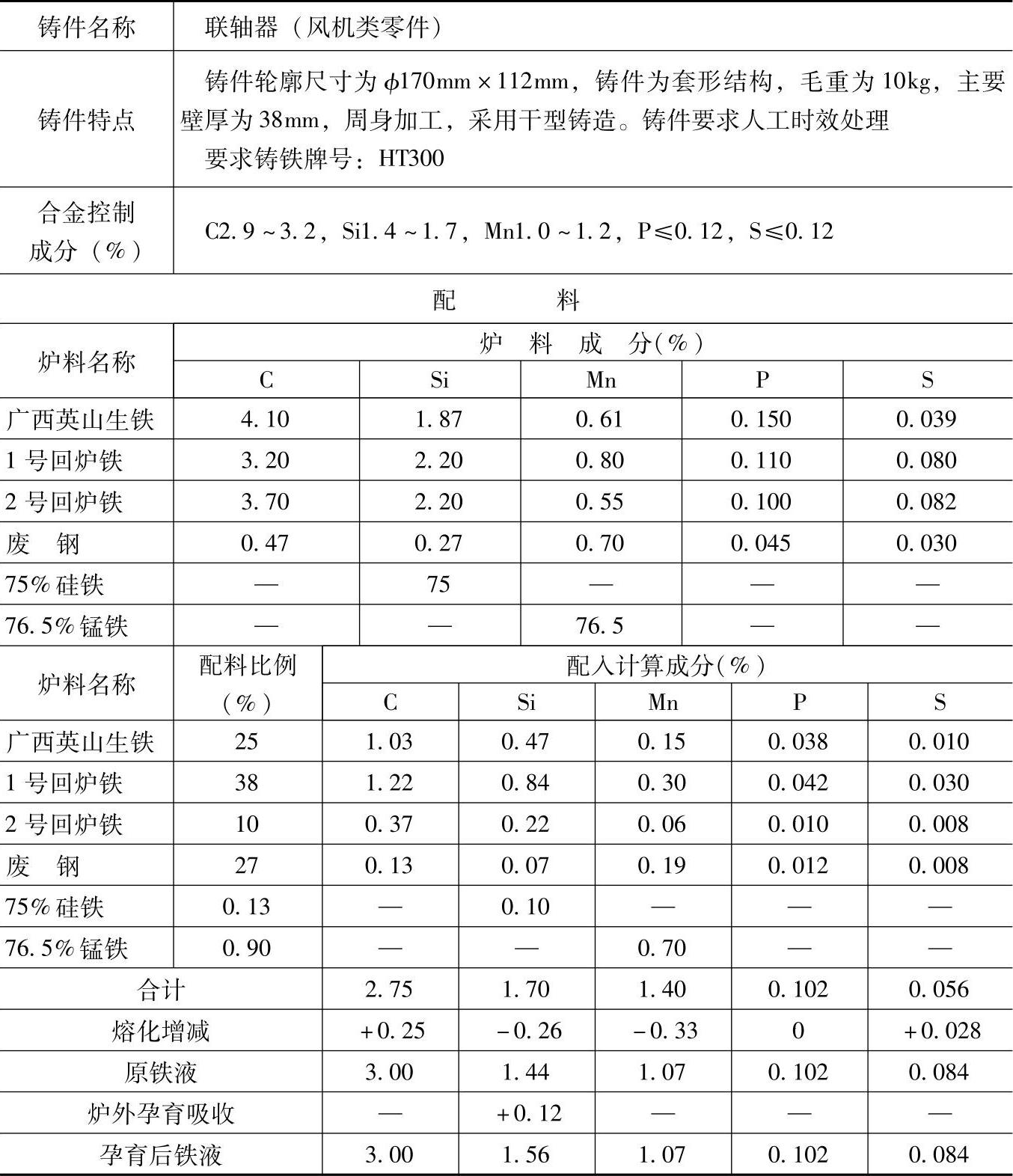

表1.1-318 HT300的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距倒置小风口冲天炉，炉内碳增加9%、硅烧损15%、锰烧损24%、硫增加50%、磷不变。
2.炉前进行孕育处理，将破碎成粒度为4～10mm的75%硅铁，经预热后加到出铁槽中，100kg铁液加75%硅铁0.2kg，吸收率为80%，冲入铁液包并搅拌包中铁液。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于风机中要求HT300的其他联轴器铸件，或要求HT250的部分厚壁铸件。
