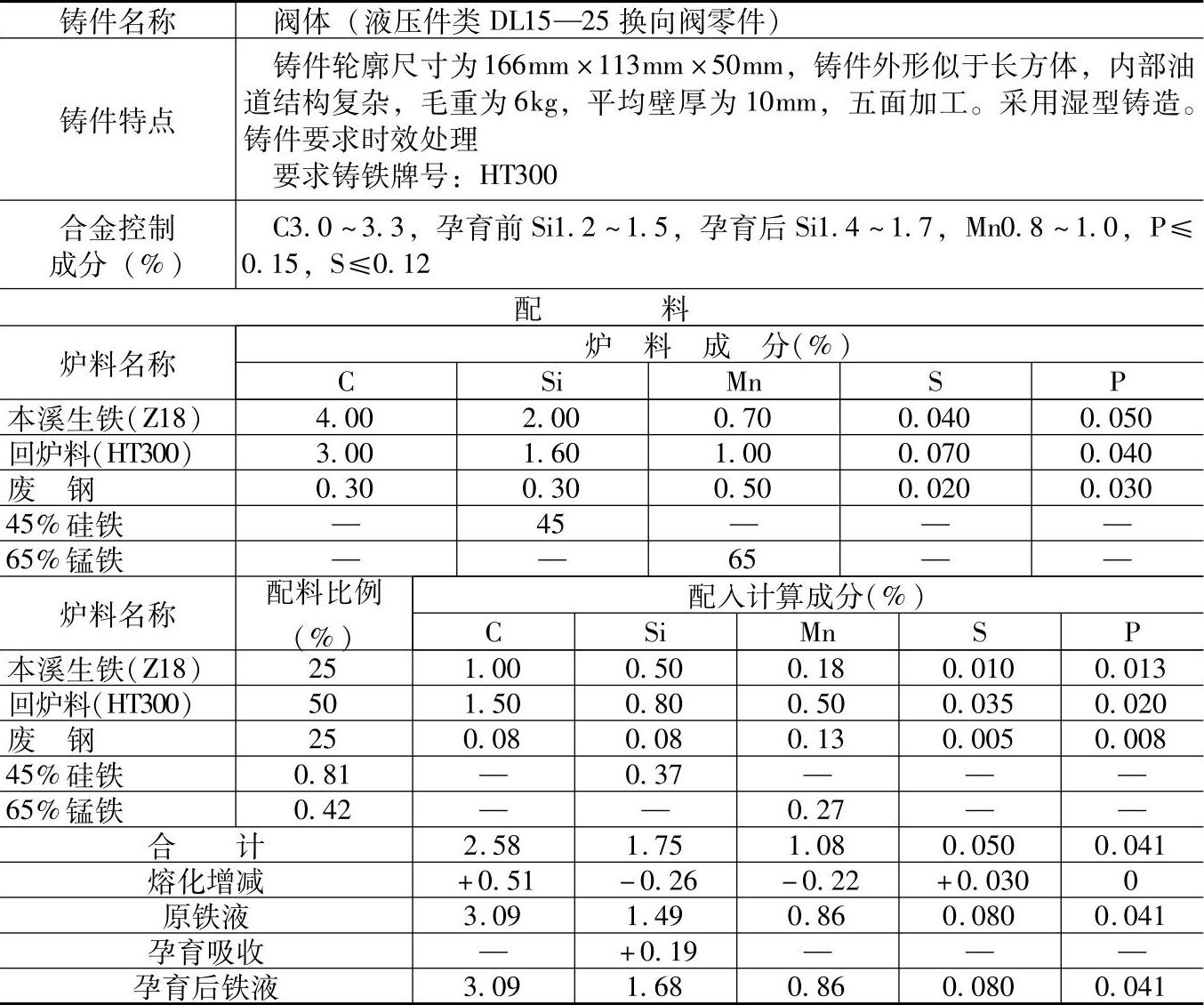

表1.1-317 HT300的灰铸铁配料
注：1.采用两排大间距冲天炉熔炼，炉内熔化元素增减率：碳增加20%；硅烧损15%；锰烧损20%，硫增加60%；磷不变。
2.炉前用75%硅铁孕育处理，加入量为0.32%（质量分数），吸收率为80%，用三角试片观察白口大小，控制白口宽度为5～6mm，以控制铁液成分。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于液压件类中要求灰铸铁HT300的ZFS、ZS、DDFY等系列的液压阀体铸件。
