配料实例321

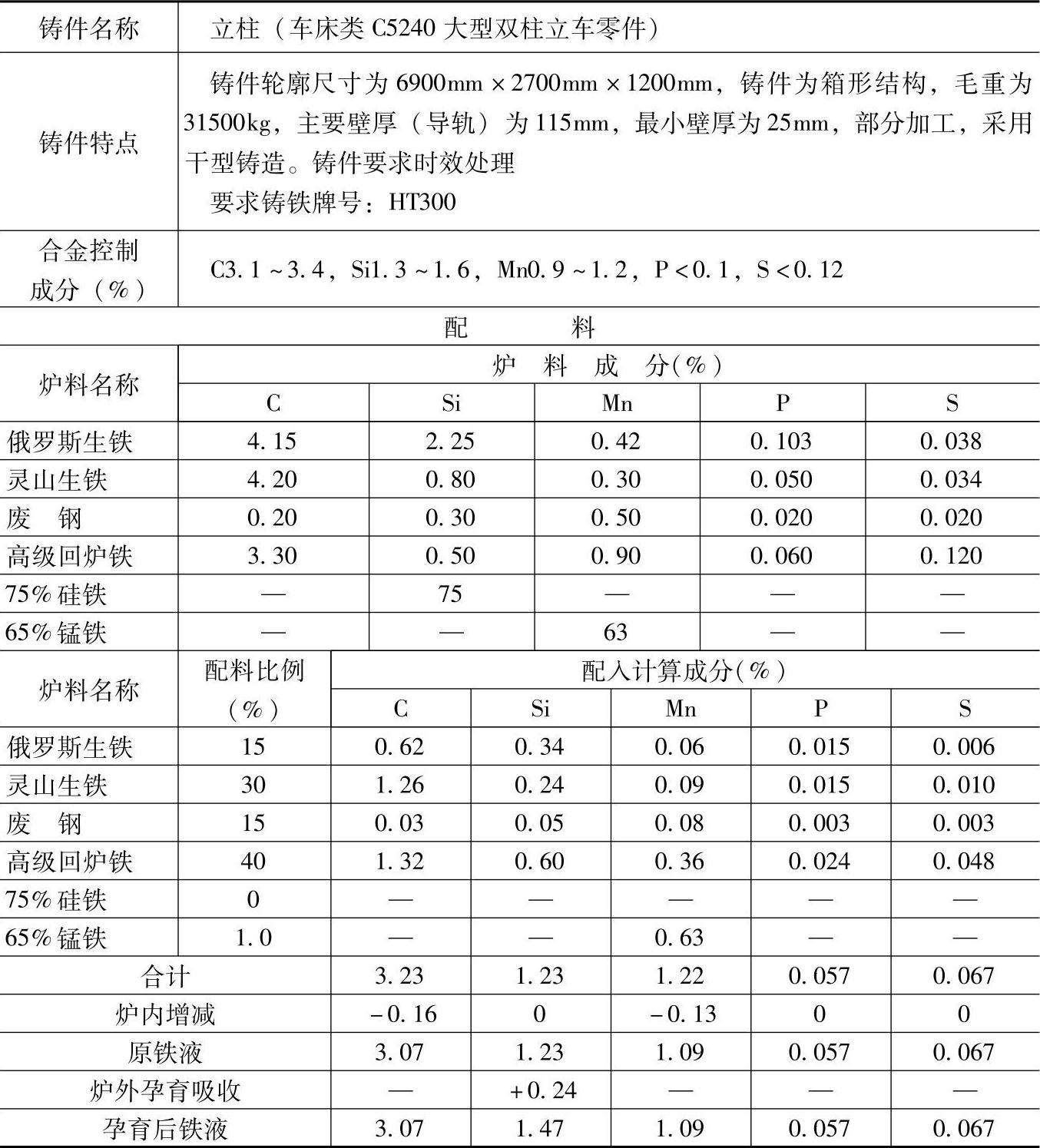

表1.1-321 HT300的灰铸铁配料

注：1.采用熔炼炉类型：20t无心工频感应电炉，最大熔化率为8t/h，炉内碳烧损5%，锰烧损10%，硅、磷和硫不变。

2.炉前，包内加入75%硅铁进行孕育处理，加入量为0.4%～0.8%（质量分数），吸收率为80%，用三角试片检查白口宽度大小来控制铁液成分及孕育效果。三角试片尺寸为25mm×50mm×150mm，要求控制白口宽度为9～11mm，比冲天炉低1～2mm。一式浇注的尺寸为φ30mm×340mm试棒底注一式3支，用于强度、硬度及金相检验。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于其他要求灰铸铁HT300的大型铸件，如底座、大型箱体、卧式床身等。
