配料实例322

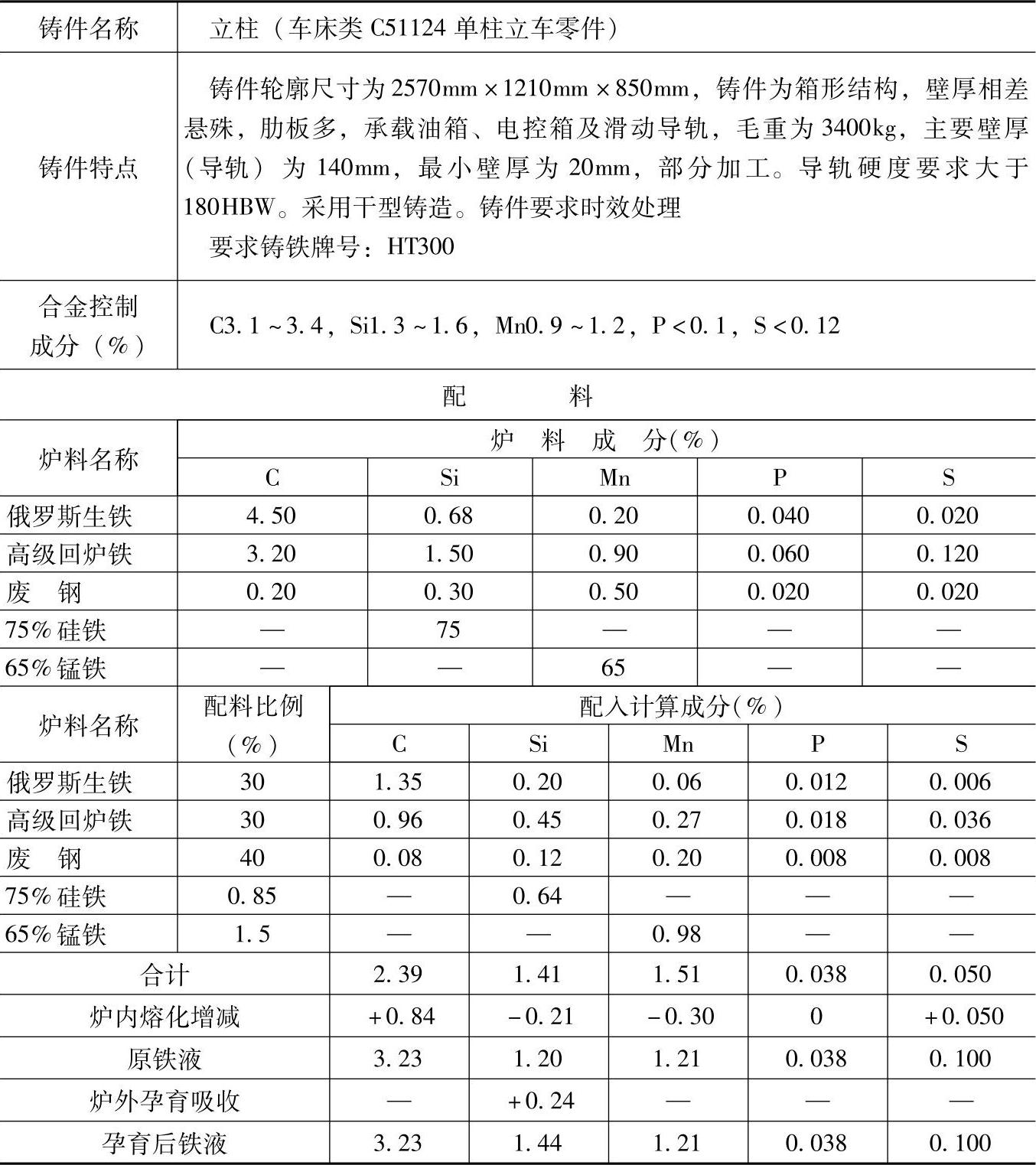

表1.1-322 HT300的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为7t/h，炉内碳增加35%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前加入0.3%～0.6%（质量分数）的75%硅铁进行孕育处理，吸收率为80%，检查三角试片白口大小来控制铁液成分及孕育效果。三角试片尺寸为25mm×50mm×150mm，要求白口宽度为9～11mm。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于要求灰铸铁HT300、HT250的一般铸件，如床身、平板、基座、轮体、箱体等。
