配料实例346

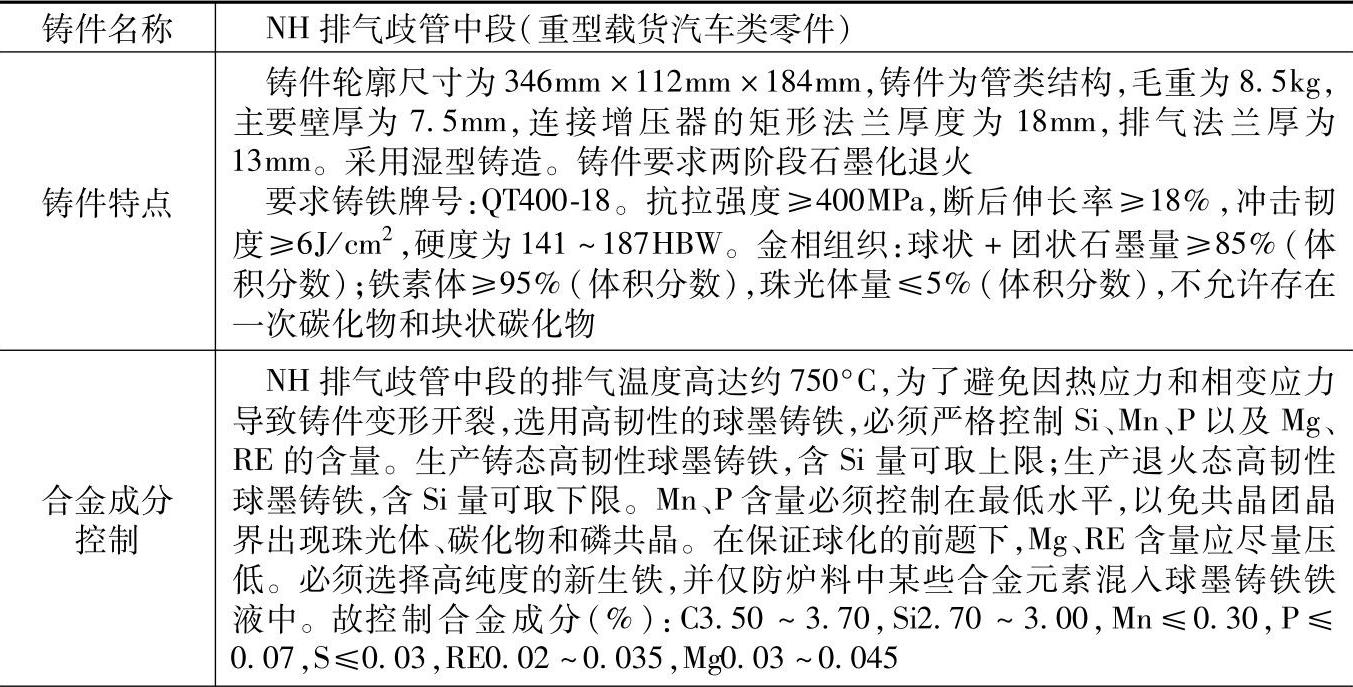

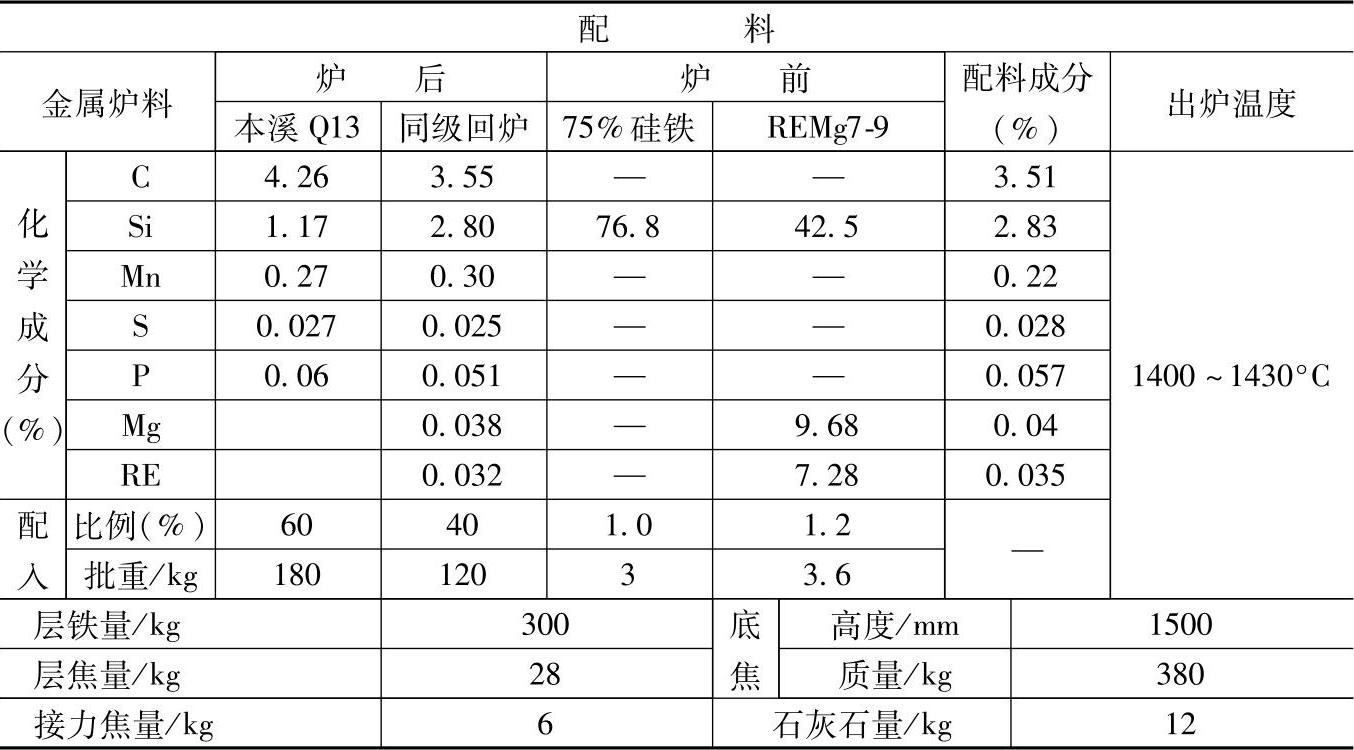

表1.2-6 QT400-18的球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口热风冲天炉，熔化率为4t/h，炉内碳烧损7%、硅烧损15%、锰烧损20%、硫增加90%、磷不变。

2.炉前，球化处理用稀土镁合金，加入量为1.2%（质量分数）。孕育处理用75%硅铁，加入量为1.0%（质量分数）。

3.检测结果：

化学成分（%）：C3.55，Si2.76，Mn0.27，P0.052，S0.021，RE0.033，Mg0.038；

力学性能：抗拉强度为417MPa，断后伸长率为21.6%，硬度为143HBW；

金相组织：球状+团状石墨量≥85%（体积分数），球径小，铁素体量约98%（体积分数），磷共晶量<1%（体积分数），无明显碳化物。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于重型载货汽车中要求球墨铸铁QT400-18的减振器壳体等铸件。
