配料实例344

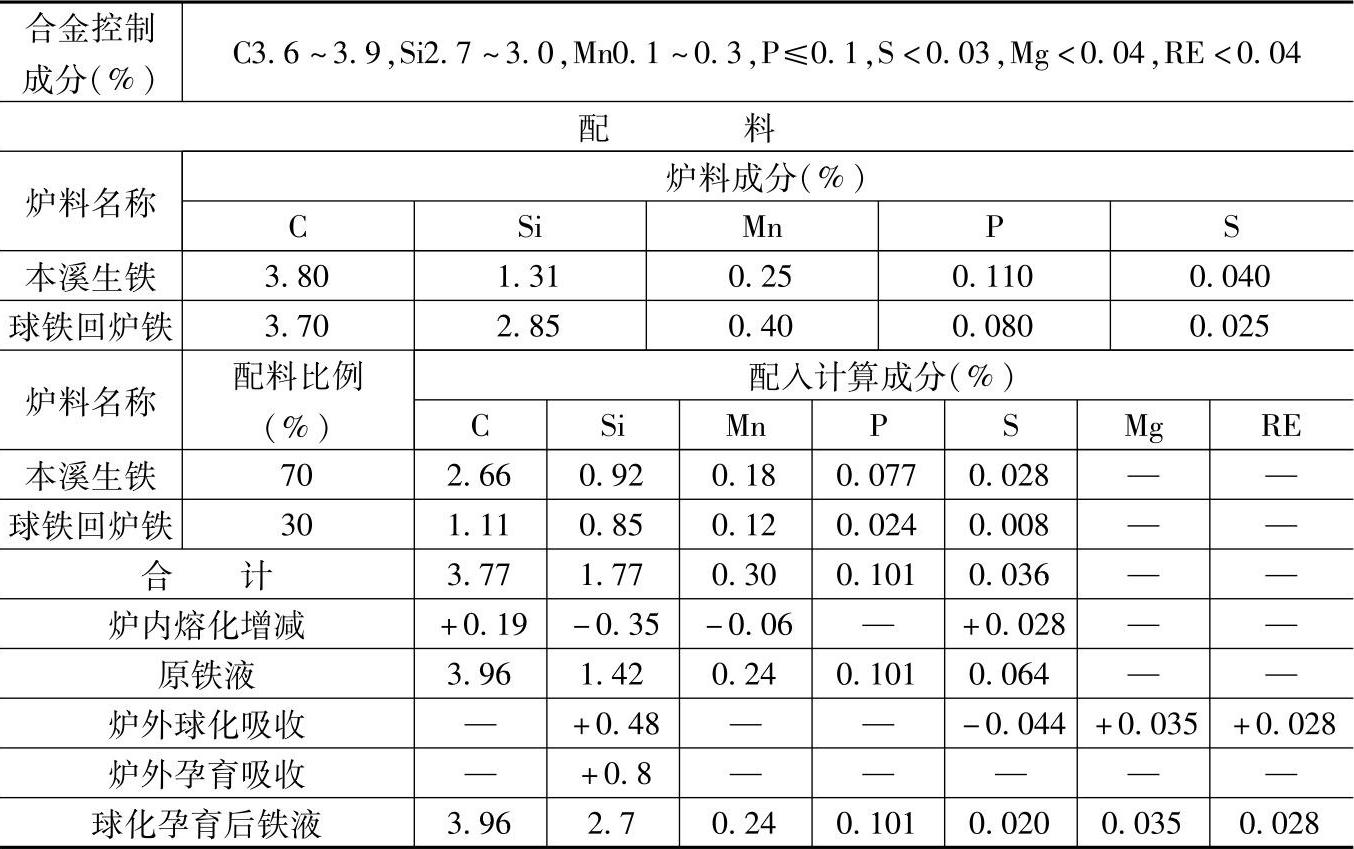

表1.2-4 QT400-18的球墨铸铁配料

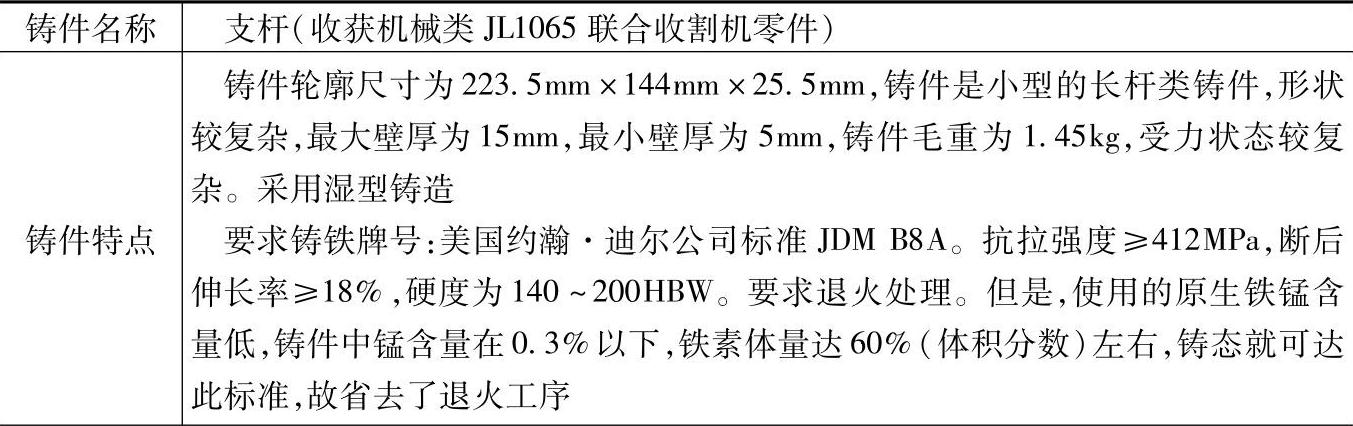

（续）

注：1.采用熔炼炉类型：多排小风口冷风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损20%、锰烧损20%、硫增加80%、磷不变。

2.炉前，用苏打粉脱硫，保证球化效果；球化处理用稀土硅铁镁合金，加入量为1.5%（质量分数），硅吸收率为80%，镁和稀土吸收率为35%，脱硫率为70%；孕育处理用75%硅铁，加入量1.2%，硅吸收80%。

3.炉前，观察三角试片的断口颜色、形状、晶粒大小、缩凹深度，以确定球化情况。

4.检测结果：

化学成分（%）：C3.80，Si2.80，Mn0.27，P0.085，S0.026，RE0.035，Mg0.045；

力学性能：抗拉强度为510MPa，断后伸长率为19.5%，硬度为190HBW。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于收获机械中要求球墨铸铁QT400-18的铸件，可以不退火，但要保证铁素体量在60%（体积分数）以上。
