配料实例374

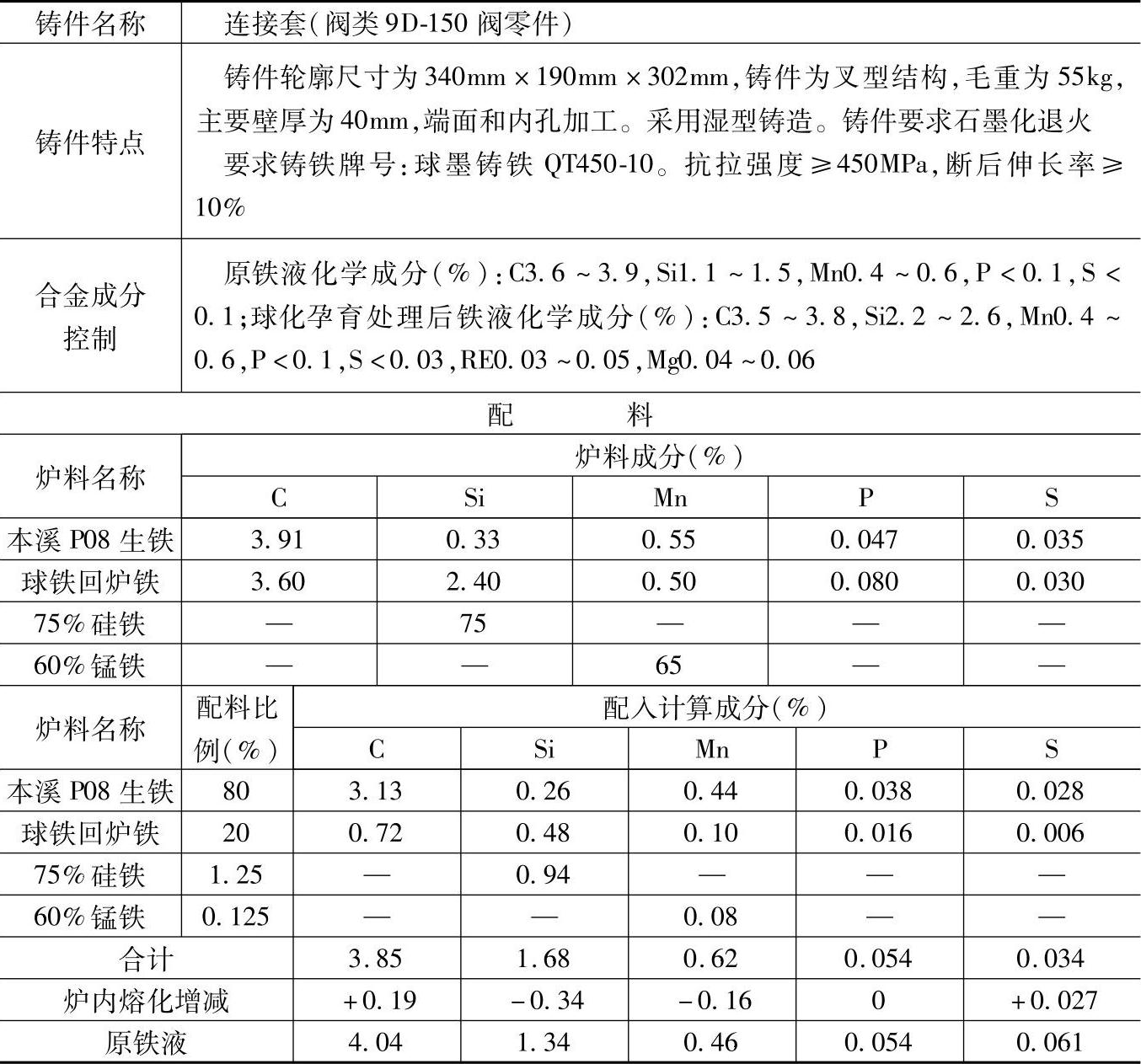

表1.2-23 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口曲线炉膛热风冲天炉，熔化率为5t/h，炉内碳增加5%、硅烧损20%、锰烧损25%、磷不变、硫增加80%。

2.球化孕育处理工艺：冲入法，采用稀土镁球化剂，加入量为1.8%～2.0%（质量分数）；采用75%硅铁进行孕育处理，孕育剂加入量为0.5%～0.7%（质量分数）。

3.炉前用三角试片观察白口大小，控制铁液的化学成分及球化处理效果。

4.检测结果：

化学成分（%）：C3.67，Si2.57，Mn0.53，P0.065，S0.024，Mg0.067，RE0.065；

力学性能：抗拉强度为494MPa，断后伸长率为12%；

金相组织：球化类型为：3级石墨呈团状+球状+团片状分布，石墨大小为2级；

组织为：球光体+铁素体+石墨，球光体量为50%（体积分数），渗碳体+磷共晶量小于2%（体积分数）。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于阀类中要求球墨铸铁QT450-10的摇臂、止推套等中小球铁件。
