配料实例376

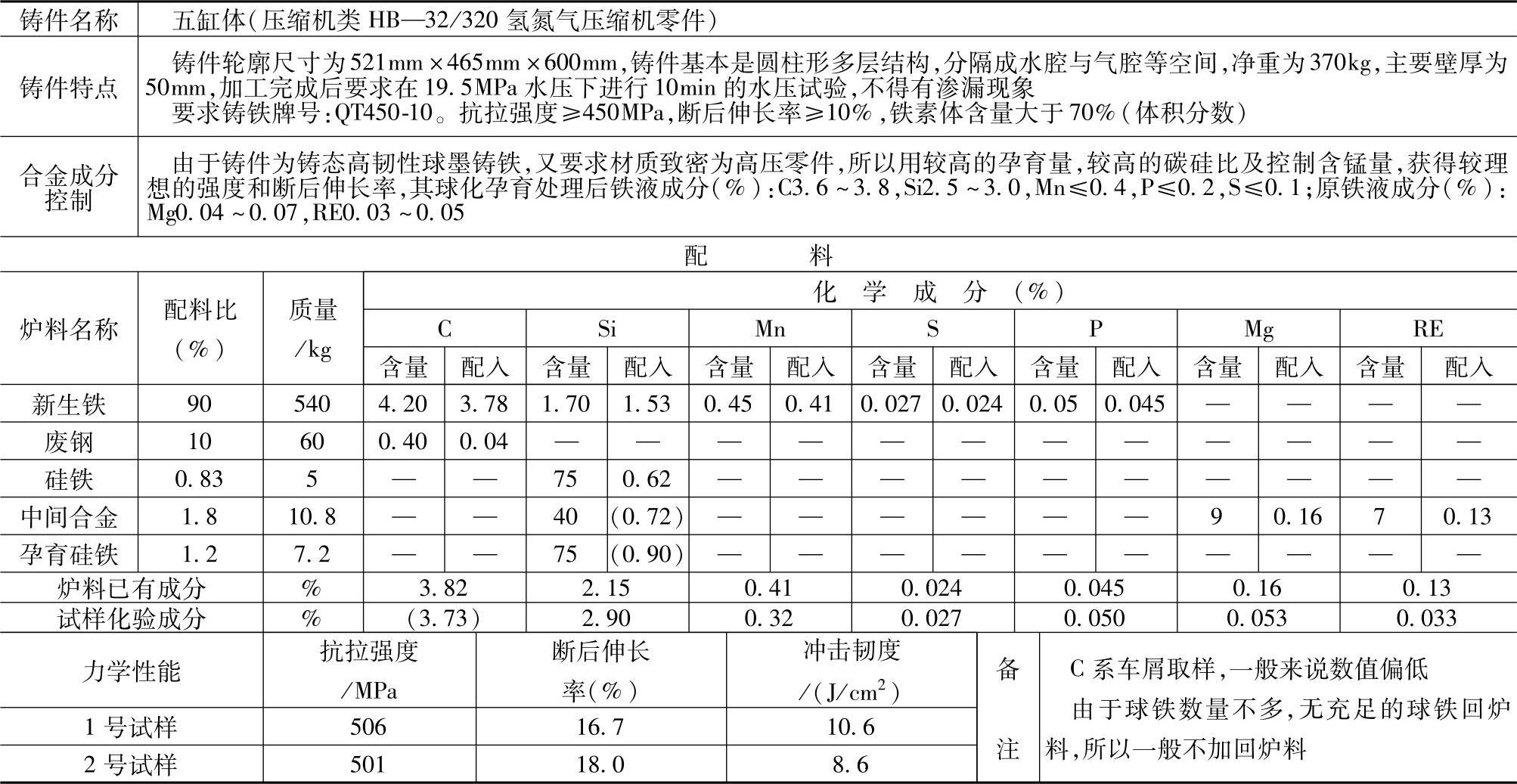

表1.2-25 QT450-10的球墨铸铁配料

注：1.采用熔炼炉类型：双风带热风冲天炉，熔化率为5t/h，炉内碳增加15%、硅烧损23%、锰烧损20%、硫增加100%、磷不变。

2.炉前：用稀土镁合金（成分：RE7%、Mg9%、Si40%）进行球化处理，加入量为1.8%（质量分数）；用硅铁进行孕育处理，加入量为1.2%（质量分数）。

3.本配料还适用于要求铸态球墨铸铁QT450-10的各种零件，对锰量适当控制可获得铸态球墨铸铁QT500-7。

4.各成分含量和配料比例皆指质量分数。
