配料实例490

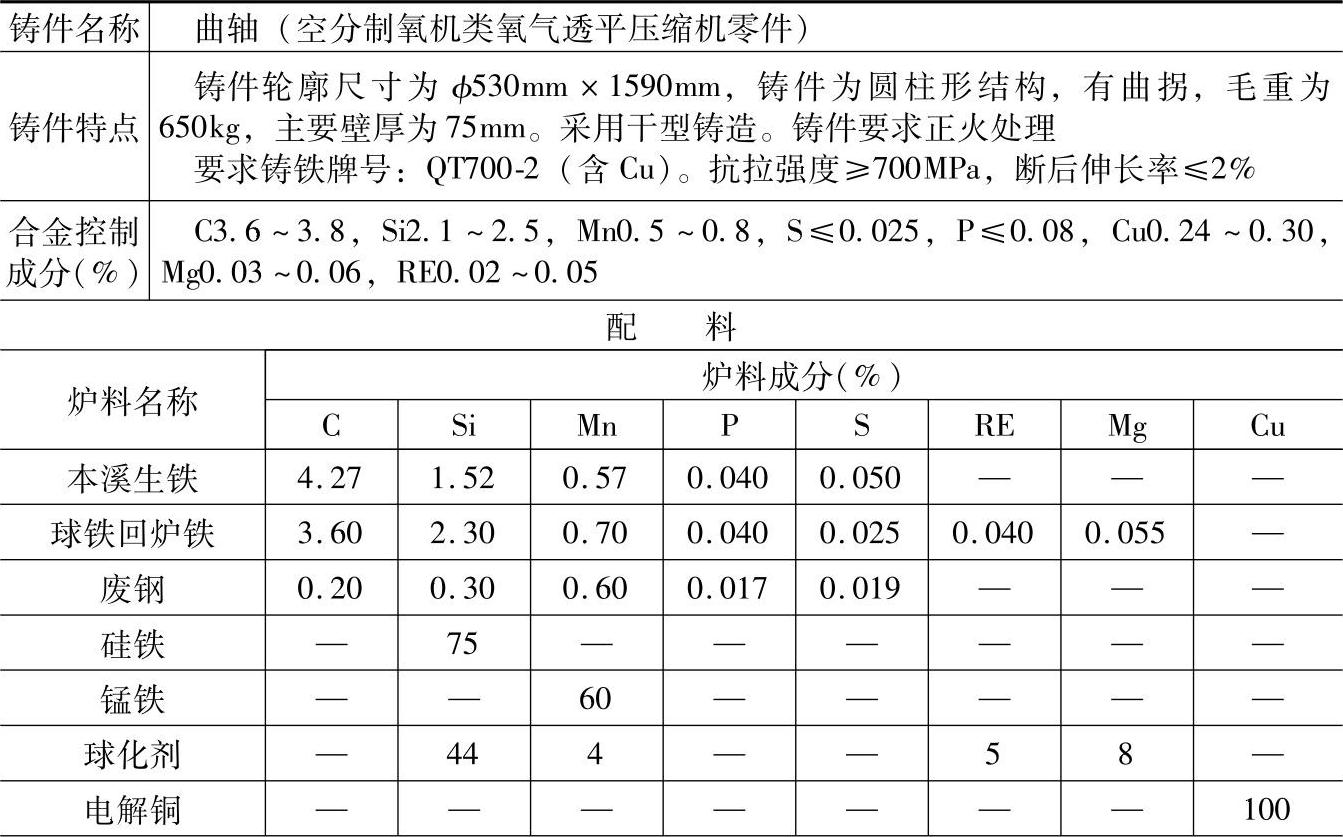

表1.2-114 QT700-2的合金球墨铸铁配料

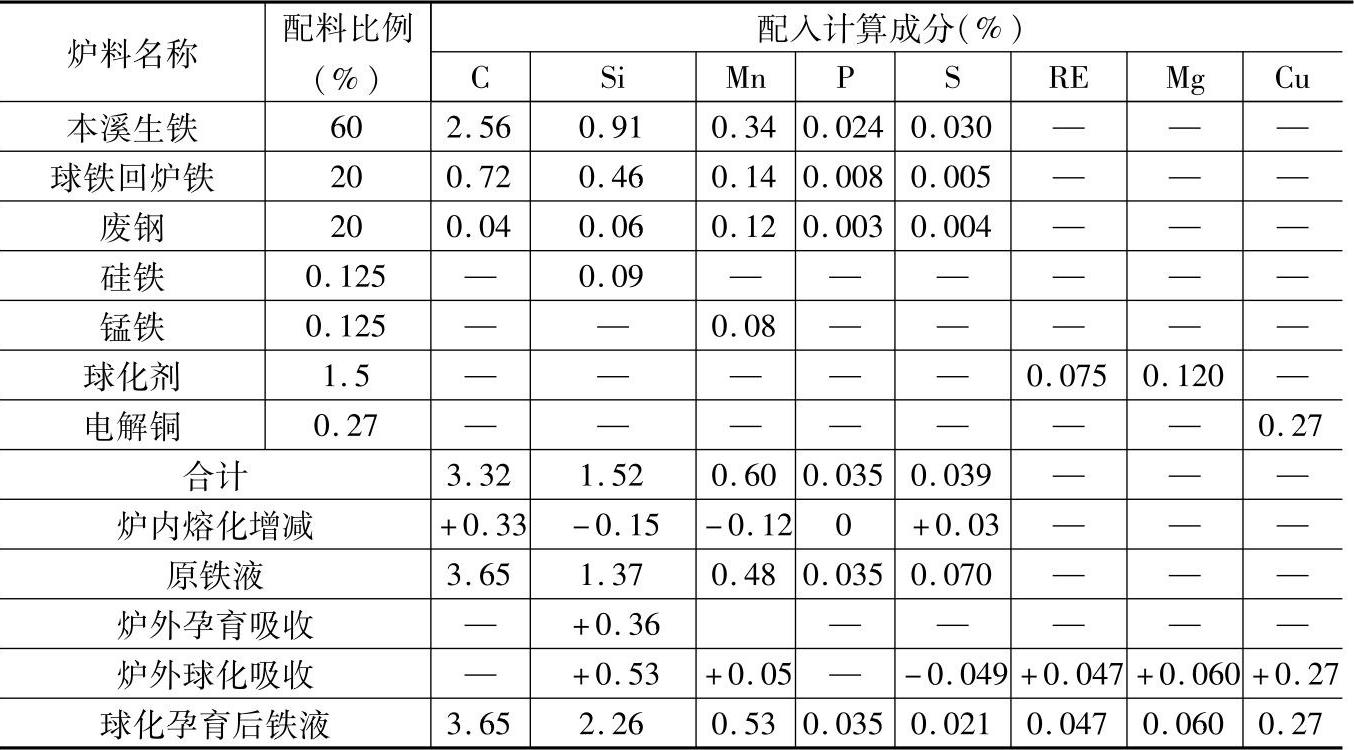

（续）

注：1.采用熔炼炉类型：间断出铁、出渣，密肋炉胆热风三排小风口冲天炉，炉内硅烧损10%、锰烧损20%、碳增加10%、硫增加80%、磷不变。

2.炉前，球化处理用稀土镁合金（成分RE5%（质量分数）、Mg8%（质量分数）、Si44%（质量分数）、Mn4%（质量分数）），加入量为1.5%（质量分数），镁吸收率为35%～50%，稀土吸收率为40%～66%，脱硫率为70%（质量分数）；孕育处理用75%硅铁，加入量为0.6%（质量分数），吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.58，Si2.50，Mn0.70，P0.041，S0.02，Cu0.28，RE0.04，Mg0.056；

力学性能：抗拉强度为687MPa，断后伸长率为3%，硬度为241HBW，冲击韧度为35.3J/cm²。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于空分制氧机中要求球墨铸铁QT700-2的各种曲轴及其他球墨铸铁件。
