配料实例491

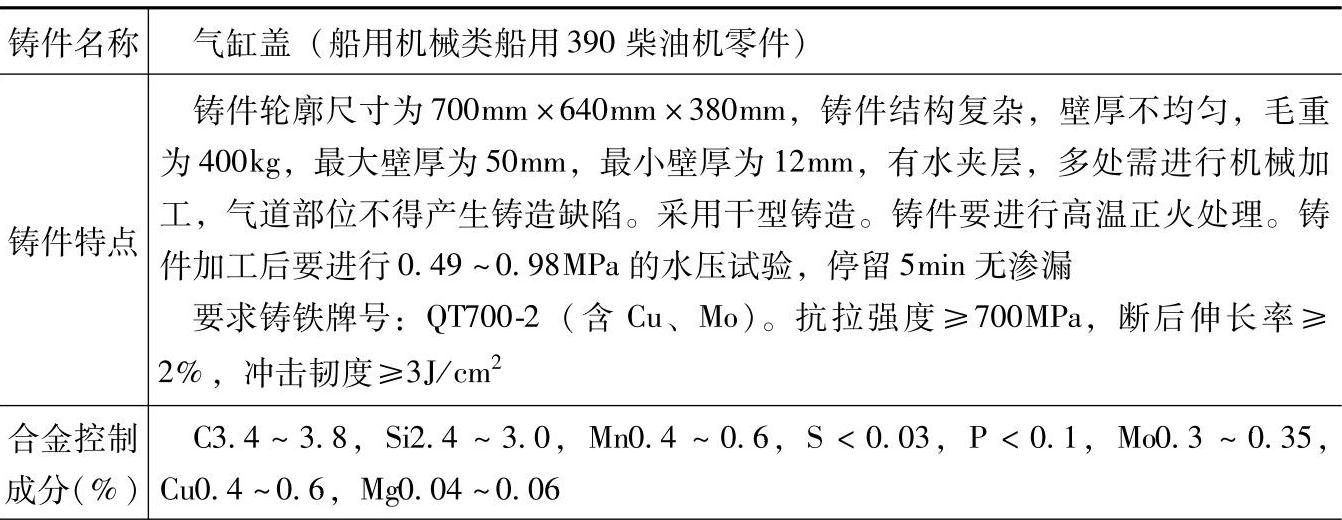

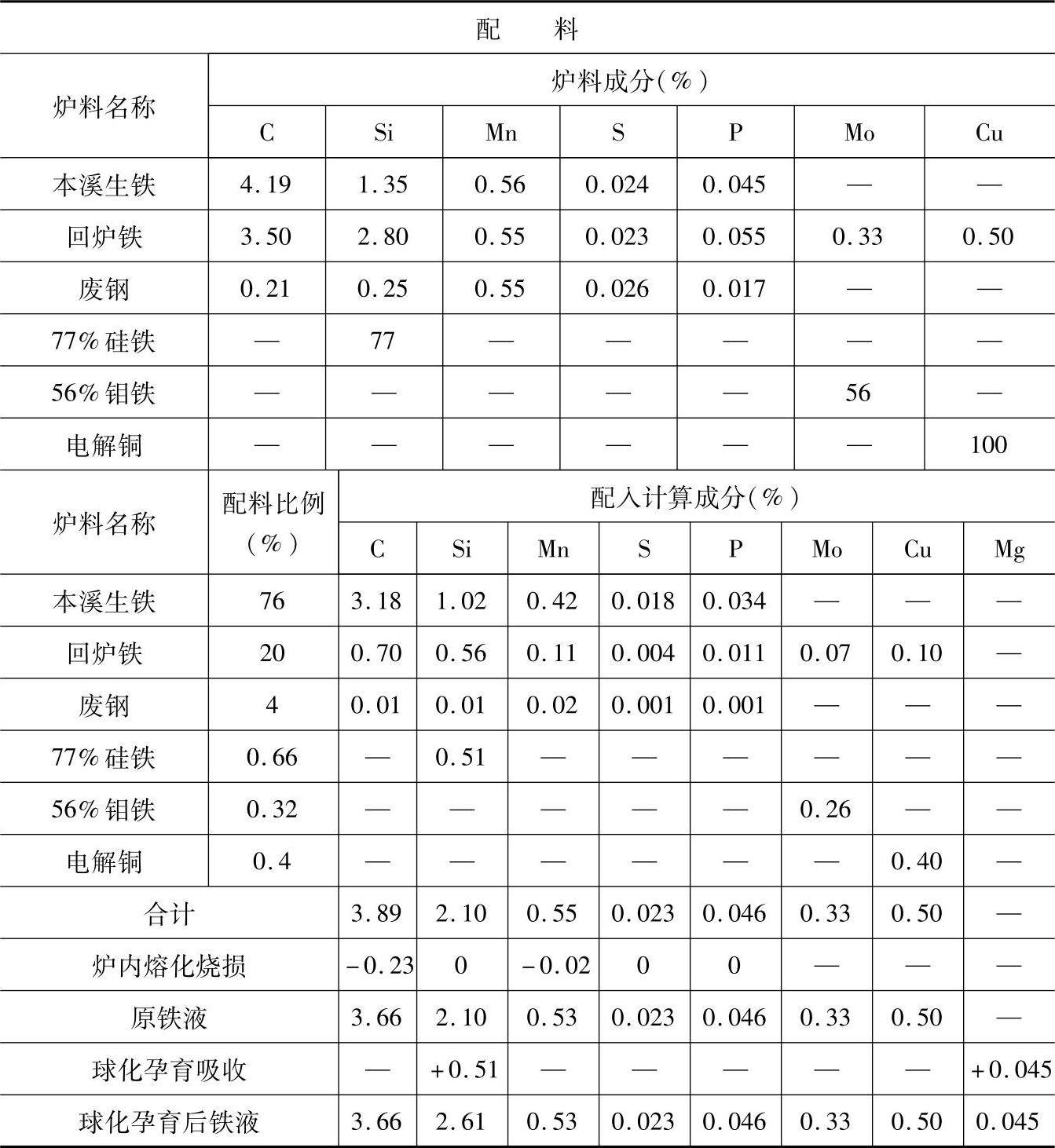

表1.2-115 QT700-2的（合金）球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三相电弧炉，炉内碳烧损5.9%、锰烧损3.6%、硅、磷和硫不变。

2.炉前，球化处理用压力加镁，加入量为0.15%～0.25%（质量分数）；孕育处理用77%硅铁，加入量为0.66%（质量分数），吸收率约为75%。

3.炉前，用三角试片的断口和白口大小来控制球化情况。

4.检测结果：

力学性能：抗拉强度为686～785MPa，断后伸长率为4%～6%，硬度为255～260HBW。

5.各成分含量和配料比例皆指质量分数。
