配料实例501

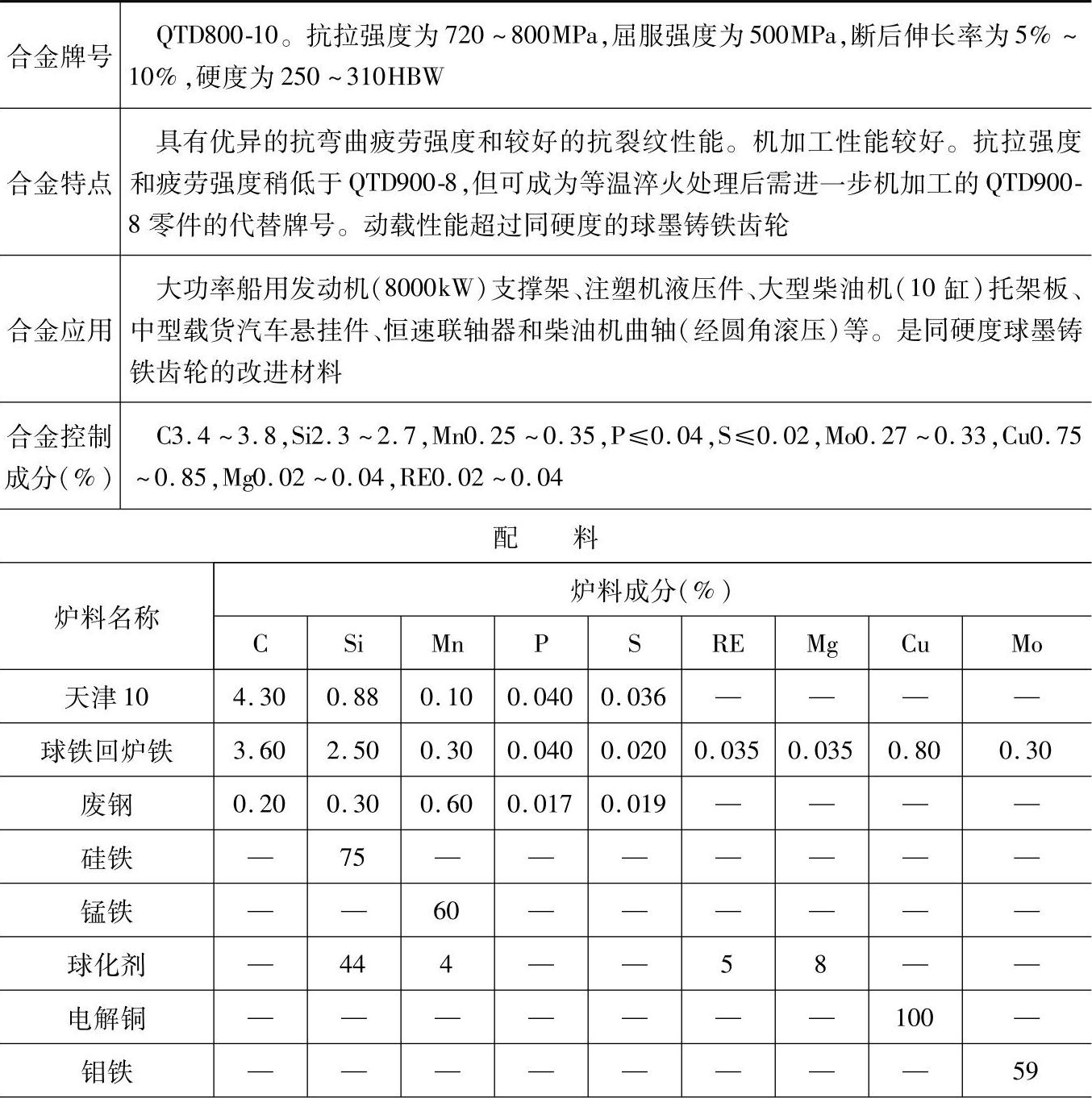

表1.2-122 QTD800-10的等温淬火球墨铸铁配料

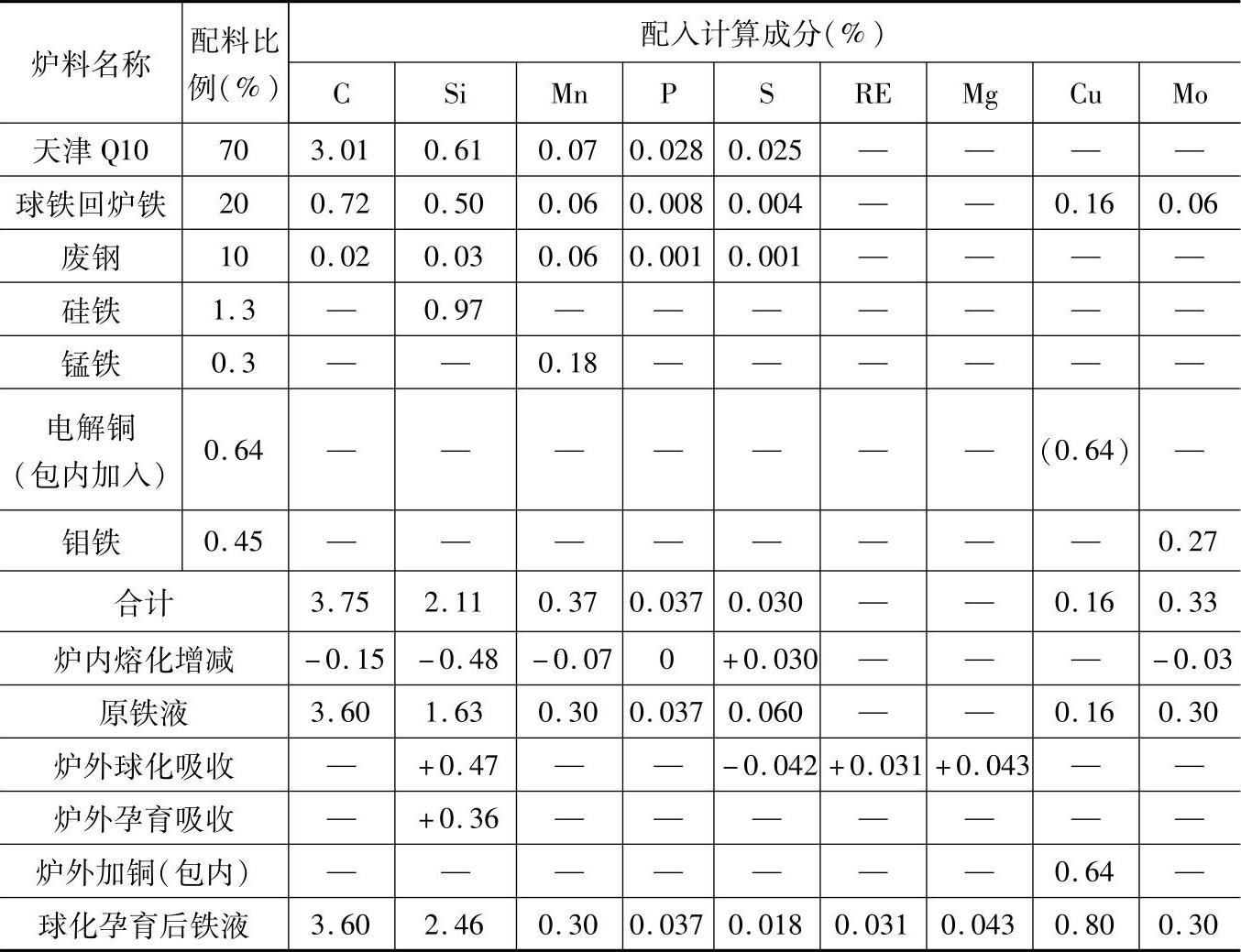

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，炉内碳烧损4%、硅烧损23%、锰烧损24%、硫增加100%、磷不变、钼烧损10%。

2.炉前，球化处理用稀土镁硅铁合金（成分：RE5%、Mg8%、Si44、Mn4%），加入量为1.2%（质量分数），镁吸收率为45%、稀土吸收率为52%、硅吸收率为90%、脱硫率为70%；孕育处理用75%硅铁，加入量为0.6%（质量分数），吸收率为80%。

3.经等温淬火处理，奥氏体化温度为900～930℃，保温时间约120min；等温淬火温度为360～380℃，保温时间约120min。

4.各成分含量和配料比例皆指质量分数。
