配料实例502

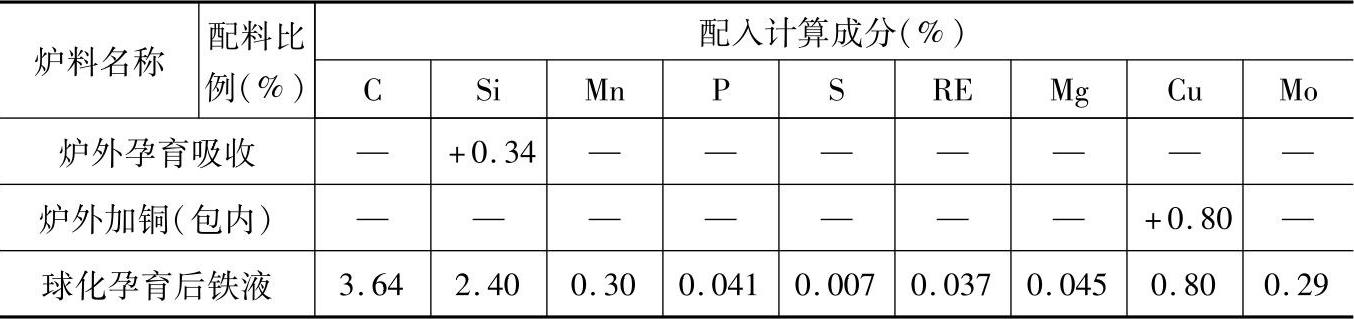

表1.2-123 QTD900-8的等温淬火球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三相电弧炉，炉内碳烧损5.9%、锰烧损3.6%、硅、磷和硫不变。

2.炉前，球化处理用稀土镁硅铁合金（成分：RE6%～8%、Mg9%～10%、Si44%、Mn4%），加入量为1.2%（质量分数），镁吸收率为40%，硅吸收率为90%，稀土吸收率为45%，脱硫率为70%；孕育处理用75%硅铁，加入量为0.6%（质量分数），吸收率为80%。

3.经等温淬火处理，奥氏体化温度为900～930℃，保温时间约120min；等温淬火温度为350～370℃，保温时间约120min。

4.各成分含量和配料比例皆指质量分数。
