配料实例503

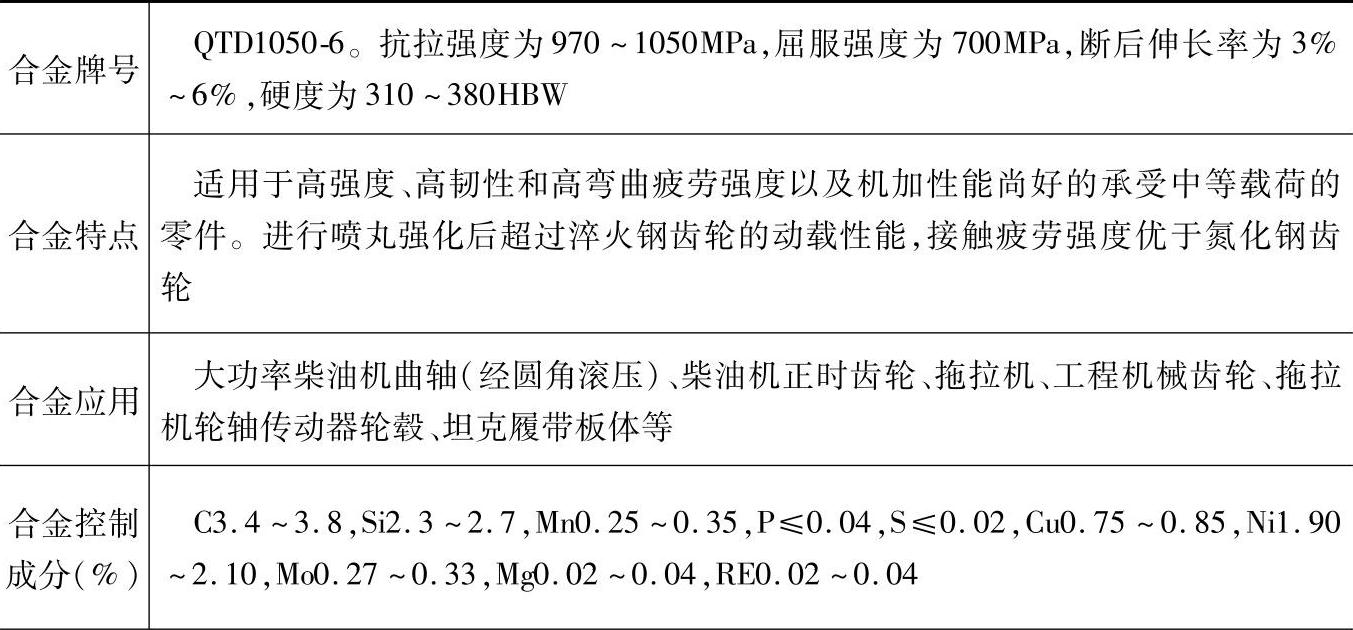

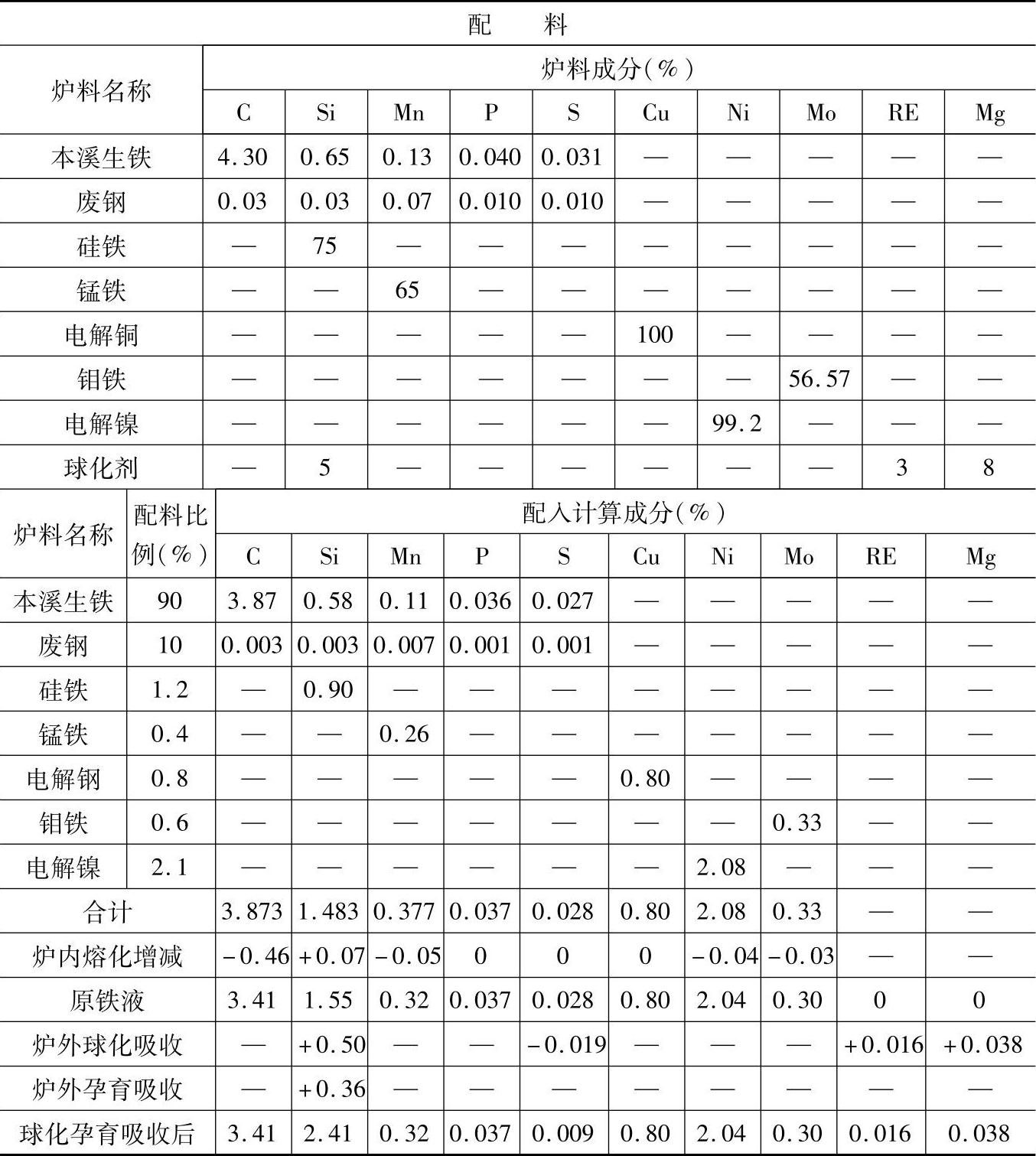

表1.2-124 QTD1050-6的等温淬火球墨铸铁配料

（续）

注：1.采用熔炼炉类型：中频感应电炉，炉内碳烧损12%、硅增加5%、锰烧损14%、磷、硫和铜不变、钼烧损10%、镍烧损2%。

2.炉前，球化处理用稀土镁硅铁合金（成分：RE3%、Mg8%、Si5%），加入量为1.2%（质量分数），镁吸收率为40%，稀土吸收率为45%，硅吸收率为90%，脱硫率为70%；孕育用75%硅铁，加入量为0.6%（质量分数），吸收率80%。

3.球墨铸铁经等温淬火处理，奥氏体化温度为900～930℃，保温时间约120min；等温淬火温度为350～370℃，保温时间约120min。

4.各成分含量和配料比例皆指质量分数。
