配料实例506

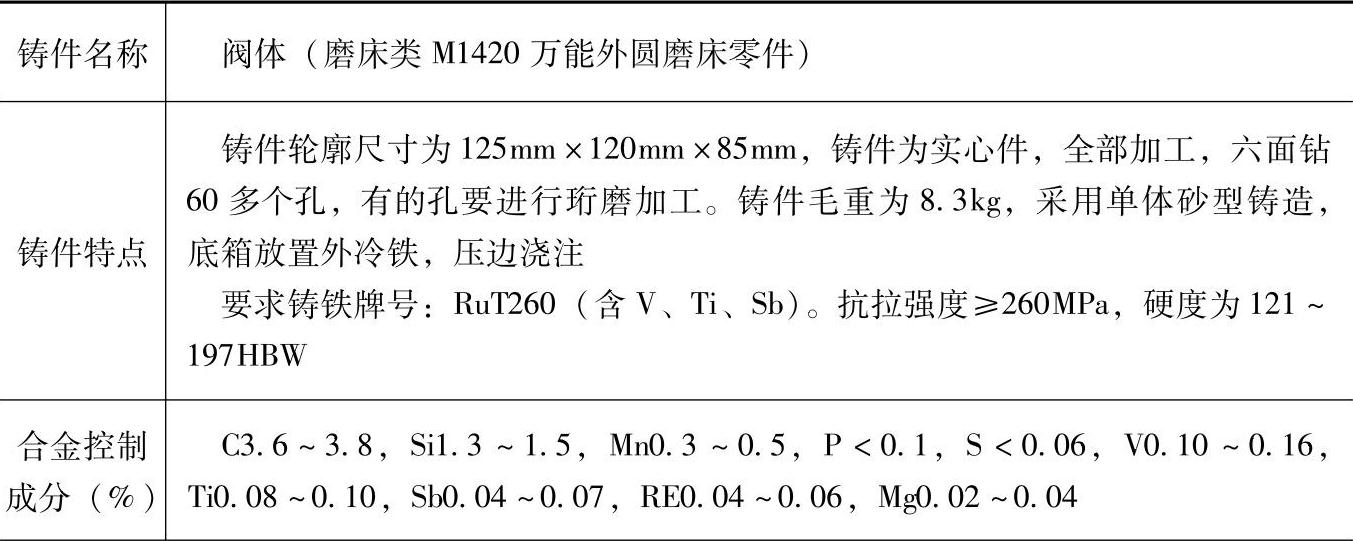

表1.3-1 RuT260的（合金）蠕墨铸铁配料

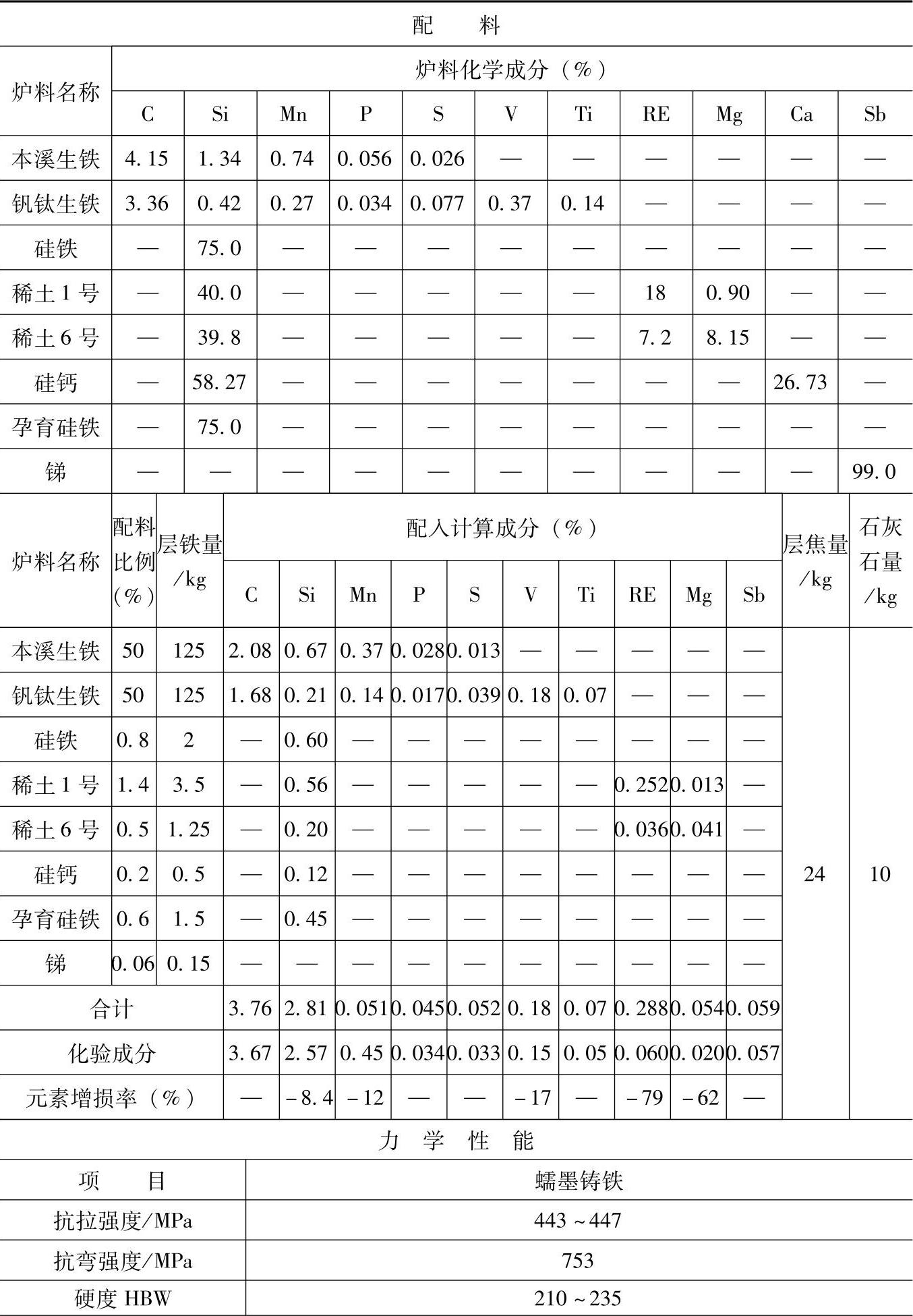

（续）

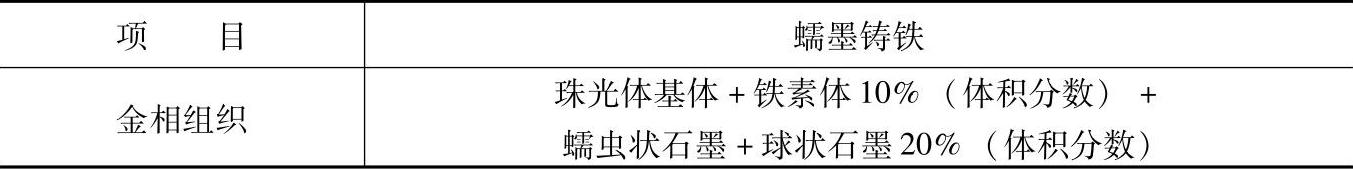

（续）

注：1.采用两排大间距热风冲天炉熔炼，熔化率为2t/h。

2.炉前，采用1号稀土为主，有稀土、硅铁镁合金、硅钙的蠕化剂处理，然后用75%硅铁加锑处理后浇注。

3.检测结果中硬度为工件剖开后中心位置的硬度。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于M1420磨床中要求合金蠕墨铸铁RuT260的其他阀体、操纵箱、液压缸、液压筒；M1080磨床的液压缸、操纵箱；BY60100液压牛头刨床的操纵箱、阀体，以及壁厚相差悬殊、断面厚大、要求组织致密的铸件。
