配料实例507

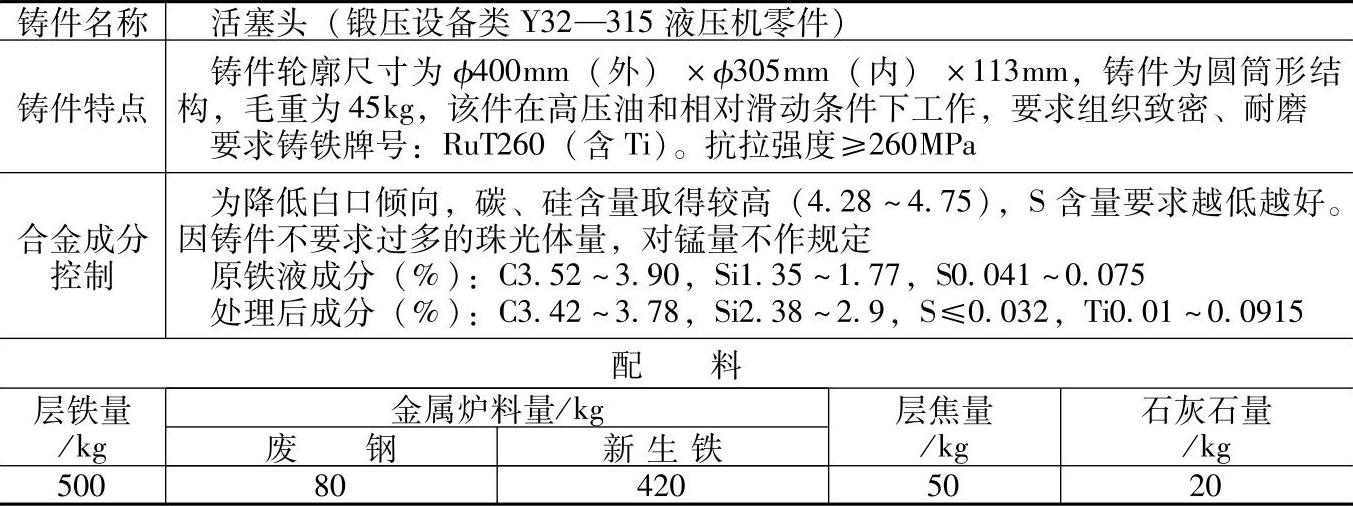

表1.3-2 RuT260的（合金）蠕墨铸铁配料

注：1.采用熔炼炉类型：5t/h大排距热风冲天炉（少量铁液时采用400kg工频感应加热炉）。

2.新生铁为芜湖铁：钛含量为0.1563%～0.1778%；铜陵铁：钛含量为0.1035%～0.1133%。

3.炉前处理：

1）变质剂：采用6号稀土镁（REMg7～9）作引爆剂（加入量为0.1%）。1号稀土（RE含量为21%～27%）作蠕化剂，稀土的加入量主要取决于原铁液的硫含量，还与铁液温度和含气量有关。

2）蠕化工艺：采用平底包冲入法处理，每包处理量2～2.2t铁液。为使渣子稀释可在包底铺一层冰晶石粉。在包的一角放入1号稀土镁合金作引爆剂。根据对前一包铁液（一般为球铁铁液）的炉前快速化学分析（5min）结果，加入适当的1号稀土，先出2/3铁液，待反应结束后，再补加其余1/3铁液，同时在出铁槽加入孕育剂75%硅铁。孕育剂的加入量要根据炉前快速分析、原铁液的硅含量和对终硅含量的要求来决定。搅拌扒渣，用圆柱试棒检查后合格，再进行浇注。

4.检测结果：

化学成分（%）：C3.76，Si2.38，S0.0188，RE0.055；

力学性能：抗弯强度为894MPa；

金相组织：石墨为蠕虫状+5%～10%（体积分数）团球状。

5.本配料还可用于要求合金蠕墨铸铁RuT260（含Ti）的泵阀铸件、导向套、金属型等铸件。还可用于壁较厚的锻压机械的机架等大铸件，以减轻铸件质量。

6.各成分含量、配料比例和加入量皆指质量分数。
