配料实例515

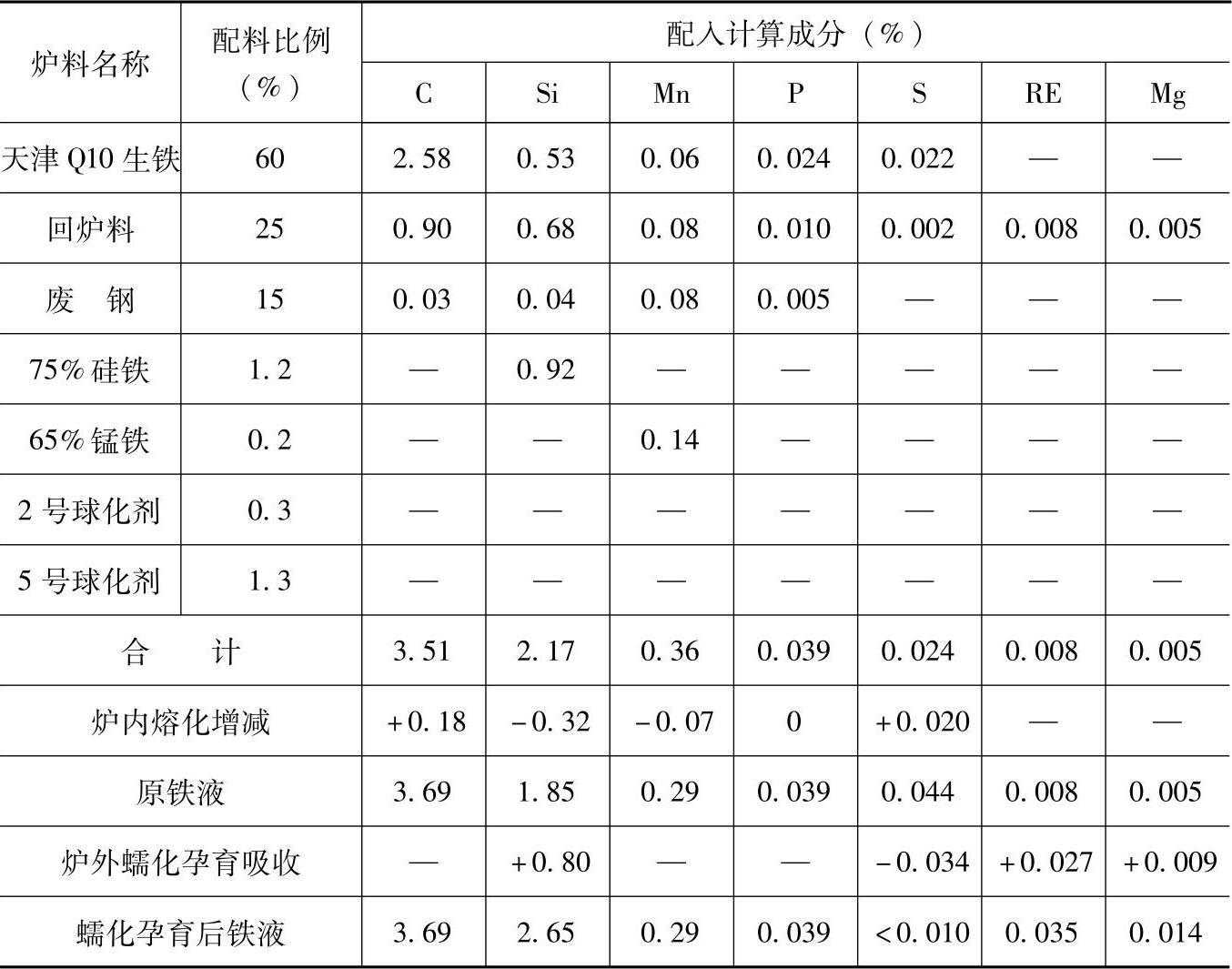

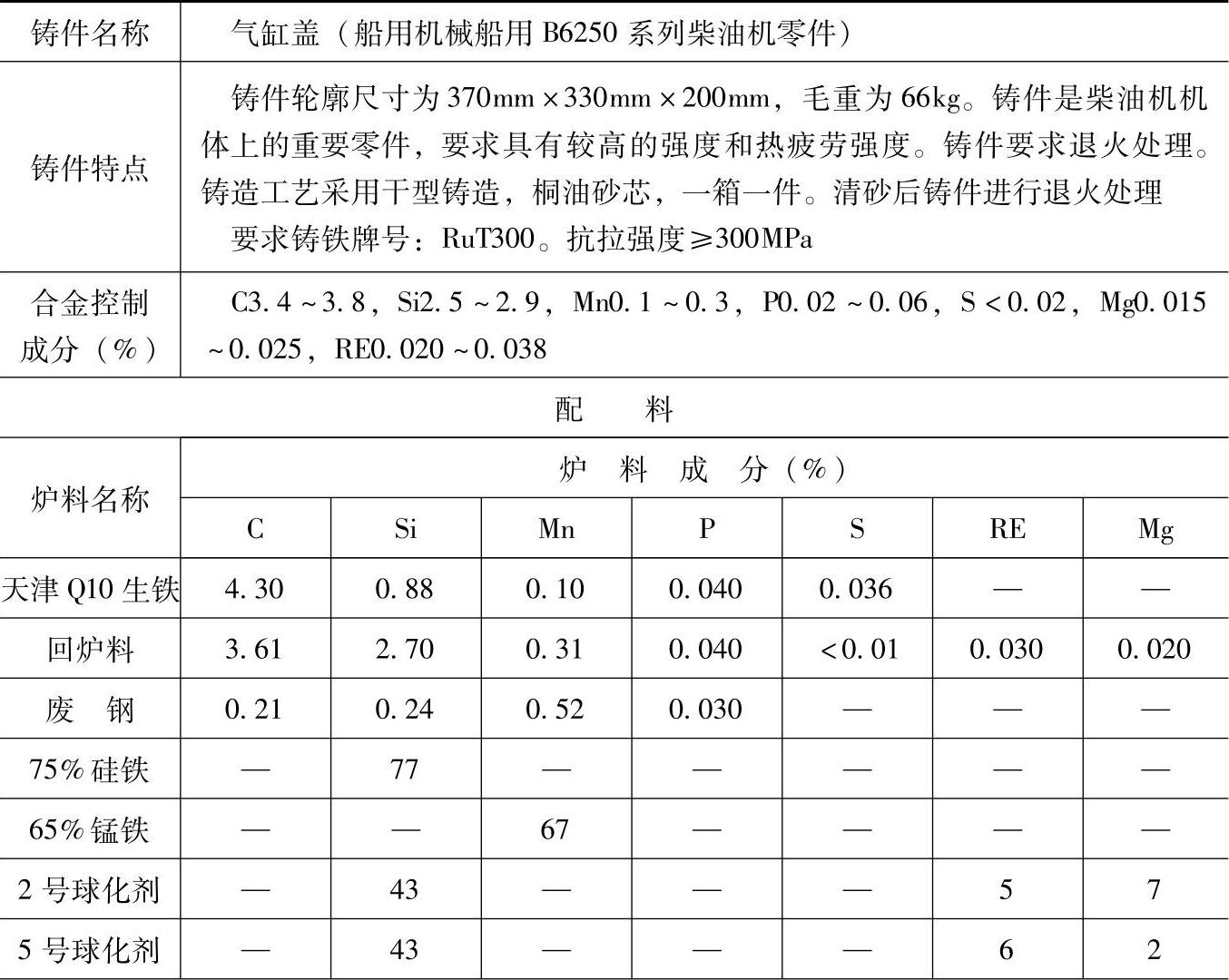

表1.3-9 RuT300的蠕墨铸铁配料

（续）

注：1.采用5t双排大间距热风冲天炉，炉内碳增加15%、硅烧损15%、锰烧损20%、磷不变、硫增加80%。

2.炉前，蠕化处理采用冲入法工艺，蠕化剂采用自制的5号球化剂和2号球化剂混合使用，加入量分别为1.3%（质量分数）和0.3%（质量分数），Mg吸收率为20%，RE吸收率为30%，Si吸收率为70%。

3.炉前采用随流吸育法进行孕育处理，孕育剂用75%硅铁，加入量为0.6%（质量分数），Si吸收率约为70%

4.炉前蠕化和孕育后先浇几个三角试样，冷却后打断观其断面，根据断面情况，对铁液蠕化孕育处理进行调整。要求试样断面呈银白色，并均匀分布一些微小黑点，晶粒细小，两侧有轻微缩陷，悬空敲击时发出清脆声。

5.检测结果：

化学成分（%）：C3.65，Si2.78，Mn0.21，P0.04，S<0.01，RE0.033，Mg0.018；

力学性能：抗拉强度>300MPa，断后伸长率≥1.5%，硬度为160～220HBW；拉伸试样为φ30mm试棒，要单独铸造；

金相组织：基体组织为混合型，蠕化率>50%，蠕虫状石墨分布均匀，无莱氏体和网状渗碳体，碳化物量<3%（体积分数）。金相试样在拉抻试样拉断后截取。

6.各成分含量和配料比例皆指质量分数。
