配料实例513

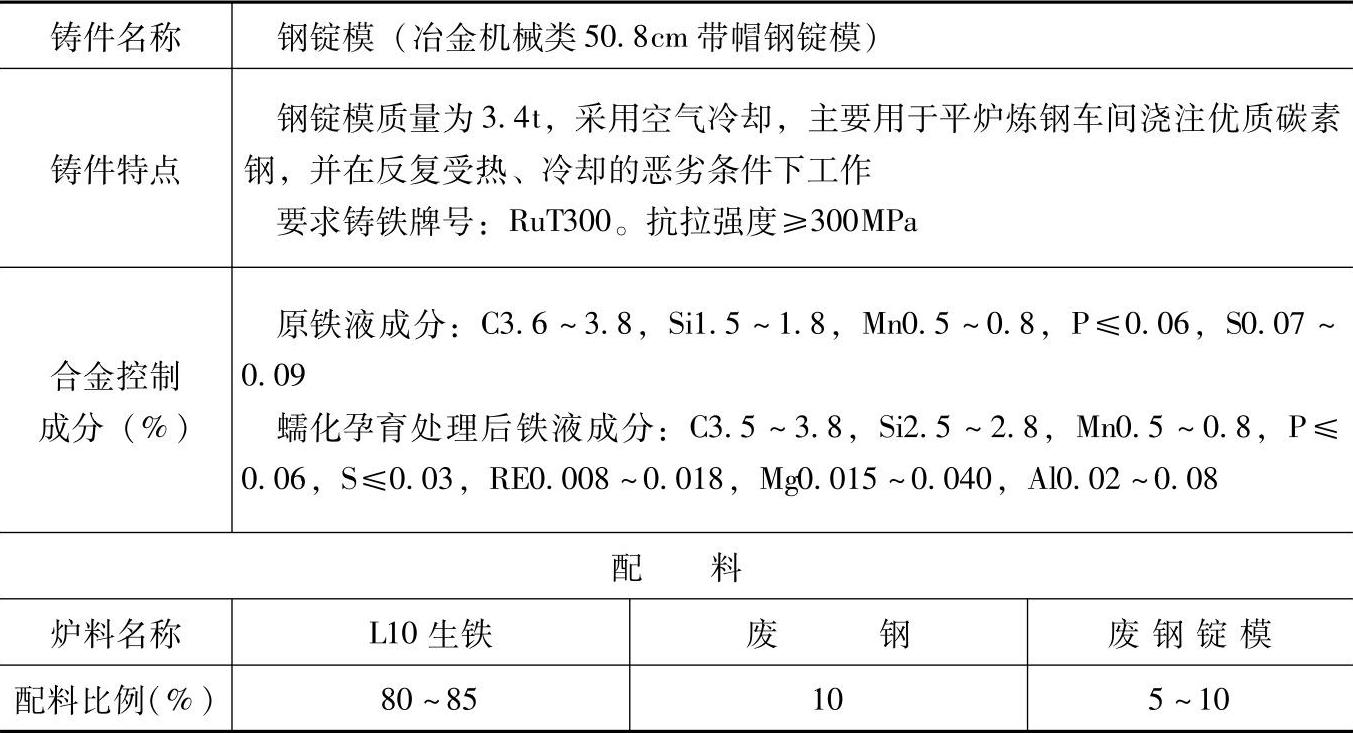

表1.3-7 RuT300的蠕墨铸铁配料

注：1.采用8t/h酸性冷风冲天炉熔炼，批料重为1000kg，铁液温度为1360～1380℃。

2.蠕化处理用稀土镁硅铁蠕化剂，其化学成分（%）：Mg11～13，RE2.2～3.8，Si42～52，Al1，余为铁。当原铁液硫含量为0.07%～0.09%时，蠕化剂加入为1.15%～1.30%（质量分数）。

3.蠕化处理采用复包法处理，每包处理5t铁液，分两次出铁，在第二次出铁时在出铁槽中随流冲入0.8%（质量分数）的复合孕育剂（FeSi75为0.5%，FeMn62为

0.3%）。

4.浇注温度为1280～1310℃。

5.采用φ30mm炉前试样，按自订的蠕墨铸铁钢锭模石墨评级金相图进行蠕虫石墨量的控制。

6.各成分含量和配制比例皆指质量分数。
