配料实例528

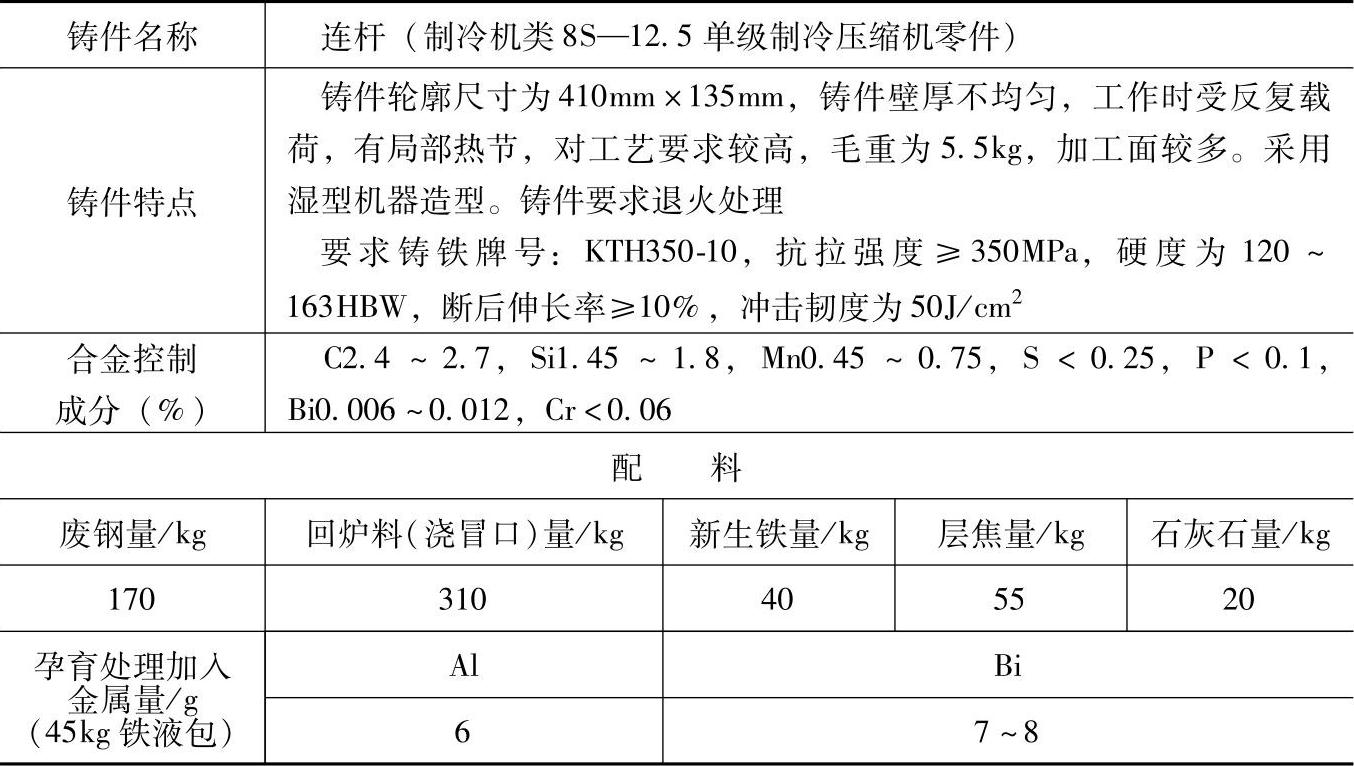

表1.4-5 KTH 350-10的黑心可锻铸铁配料

注：1.采用熔炼炉类型：三排小风口曲线炉膛热风炉胆冲天炉，熔化率为10t/h，硅烧损15%、锰烧损20%。

2.炉前控制采用试棒快速分析法。

3.检测结果：

生坯化学成分（%）：C2.54，Si1.71，Mn0.68，P0.037，S0.158，Bi0.008，Cr0.034。

力学性能：抗拉强度为372MPa，断后伸长率为14.5%，硬度为140HBW；

断面分析：断口黑心；

金相组织：石墨呈团絮状，较匀，石墨长度为30～40μm，石墨直径为0.035～0.10mm，基体为100%铁素体，片珠光体尺寸为0.42mm，晶粒度6级。

4.本配料还适用于制冷机中要求黑心可锻铸铁KTH350-10的传动块、液压缸、活塞、压力表阀体等铸件。

5.各成分含量和配料比例皆指质量分数。
