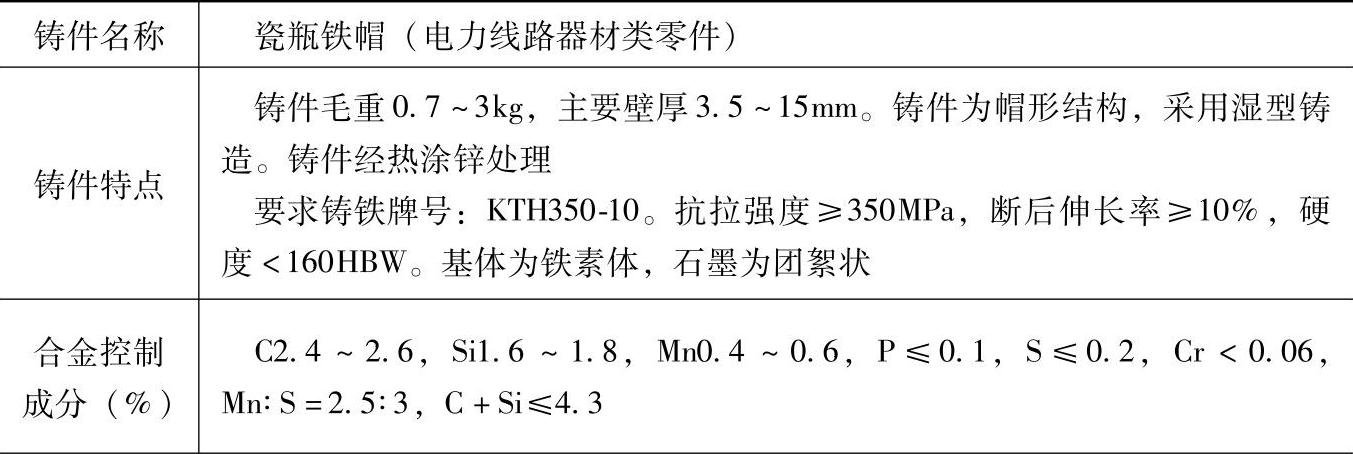

表1.4-7 KTH350-10的黑心可锻铸铁配料
（续）
注：1.采用熔炼炉类型：热风冲天炉，熔化率为3t/h，炉内硅烧损近20%、锰烧损20%左右。
2.炉前，加铋进行孕育处理，加入量为0.02%～0.035%（质量分数）。
3.检测结果：
化学成分（%）：C2.43，Si1.62，Mn0.43，S0.16；
力学性能：抗拉强度为394MPa，断后伸长率为11.4%。
4.各成分含量和配料比例皆指质量分数。
