配料实例531

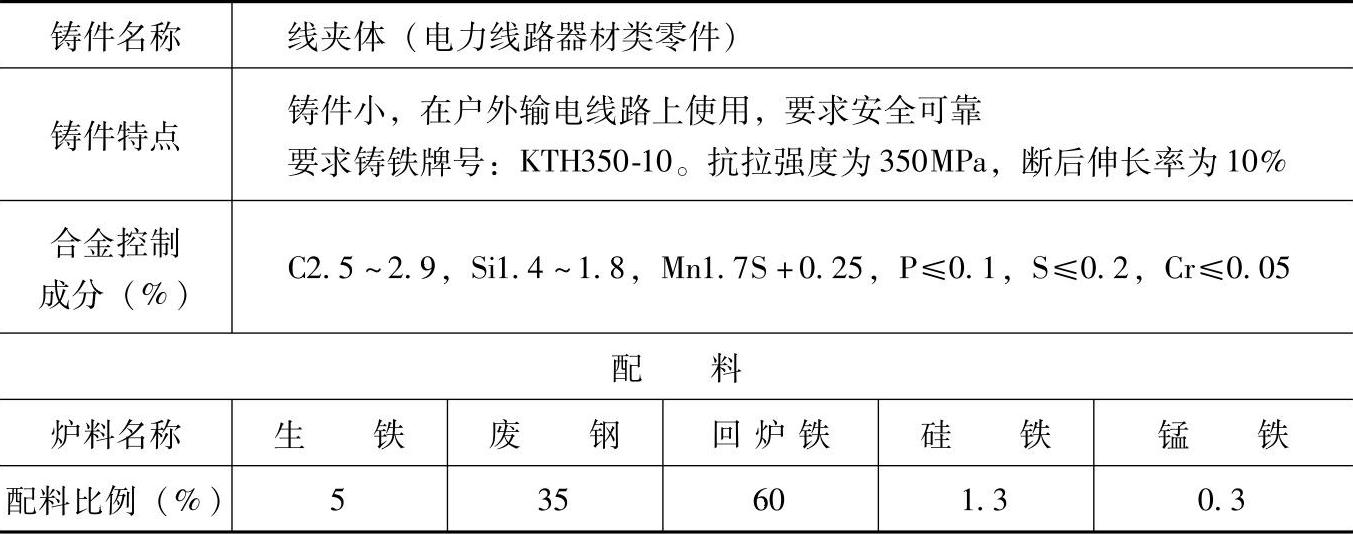

表1.4-8 KTH350-10的黑心可锻铸铁配料

注：1.采用冲天炉熔炼。

2.孕育工艺，采用包内孕育。孕育剂成分（%）：Bi0.008～0.012，Al0.008～0.015。

3.退火工艺：

采用15t室式煤粉炉：升温时间为17～20h；第一阶段石墨化，温度为920～960℃，持续6～8h，中间冷却4～6h；第二阶段石墨化，温度为750～700℃，平稳降温20～24h，退火周期为50～58h。

采用盐浴炉：400℃保持5h，960～980℃保持0.5h，720℃保持0.7h，退火周期约7h。

4.检测结果：

金相组织：铁素体+团絮状石墨；

力学性能：退火后，350Pa≤抗拉强度<370Pa的达80%以上，其余的抗拉强度≥370MPa。

5.各成分含量和配料比例皆指质量分数。
