配料实例538

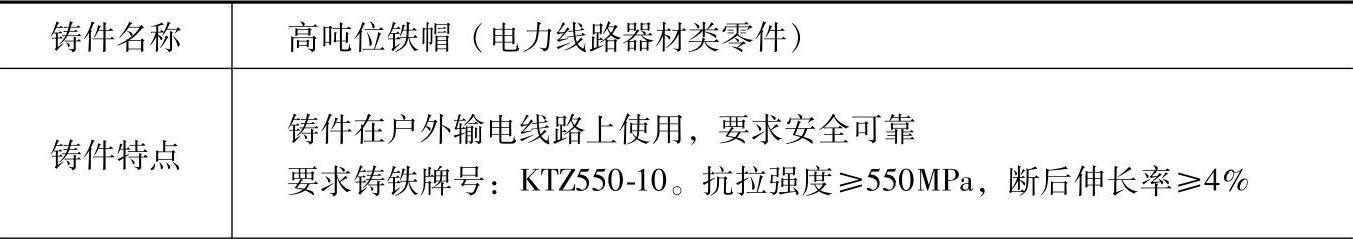

表1.4-15 KTZ550-04的珠光体可锻铸铁配料

（续）

注：1.采用感应电炉熔炼。

2.孕育工艺，采用包内孕育。孕育剂成分（%）：Bi0.01～0.015，B0.002～0.003。

3.退火工艺：采用两次退火热处理，先在室式炉内进行910～950℃×8～12h的退火，出炉后再在另一炉内进行670～690℃×12～15h的退火。

4.检测结果：

金相组织：珠光体+体积分数30%～40%的铁素体+团絮状石墨；

力学性能：650MPa>抗拉强度≥550MPa的占90%以上，抗拉强度≥650MPa的有少部分。
