配料实例539

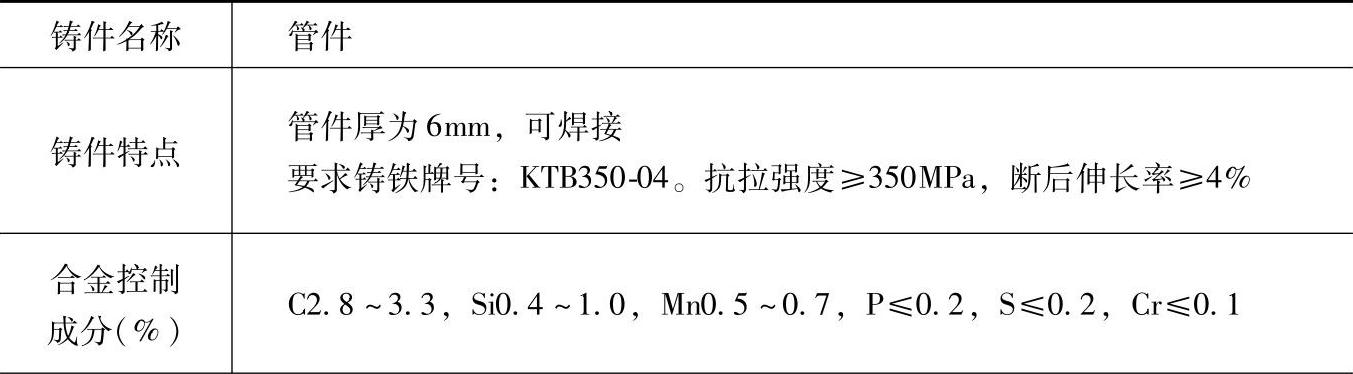

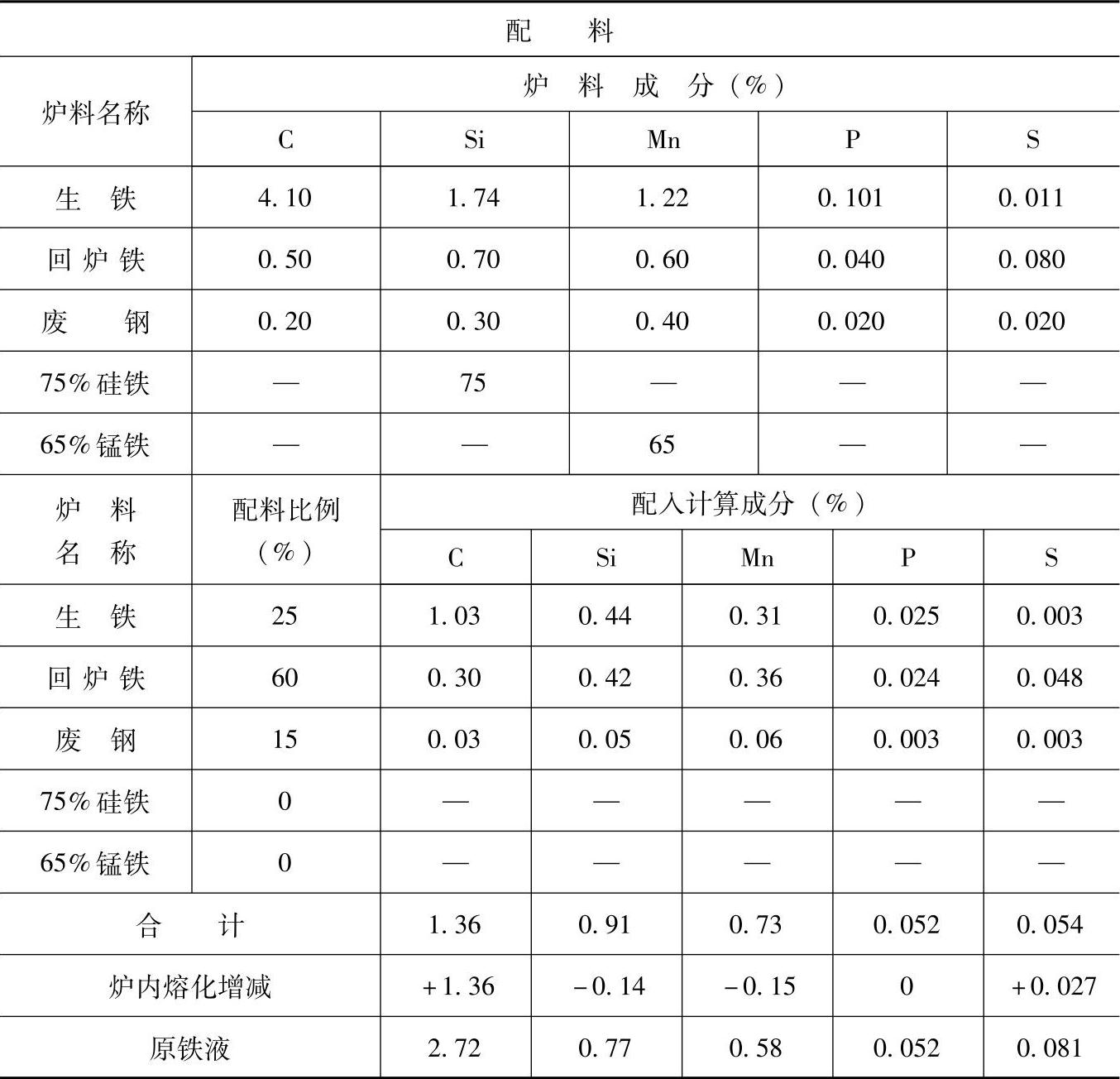

表1.4-16 KTB350-04的白心可锻铸铁配料

（续）

注：1.采用冲天炉熔炼，炉内碳增加100%、硅烧损15%、锰烧损20%、磷不变、硫增加50%。

2.炉前不进行孕育。

3.退火工艺，采用固体脱碳法，以铁磷或赤铁矿为脱碳剂，并配30%的建筑砂为填料，在20t室式炉内升温20～25h，1000～1070℃保温40h，炉冷至650℃出炉，退火周期为65～75h。

4.检测结果：

金相组织：外层为低碳钢组织（纯铁素体），向内渐见珠光体出现，中心为铁素体+体积分数为20%的珠光体+团絮状石墨；

力学性能：380MPa>抗拉强度≥350MPa的达90%以上，其余的抗拉强度≥380MPa。

5.各成分含量和配料比例皆指质量分数。
