配料实例545

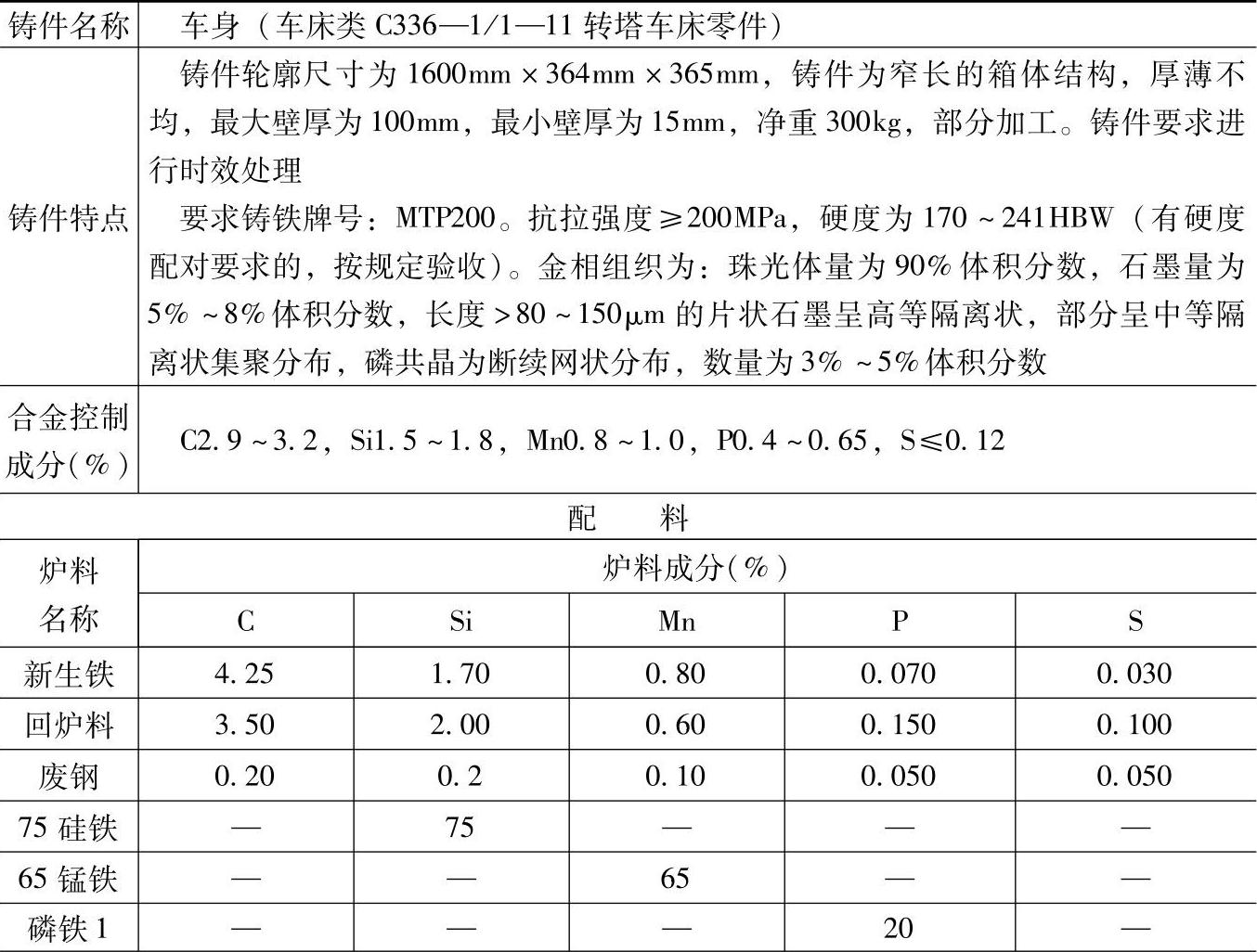

表1.5-2 含P的合金铸铁（耐磨铸铁）配料

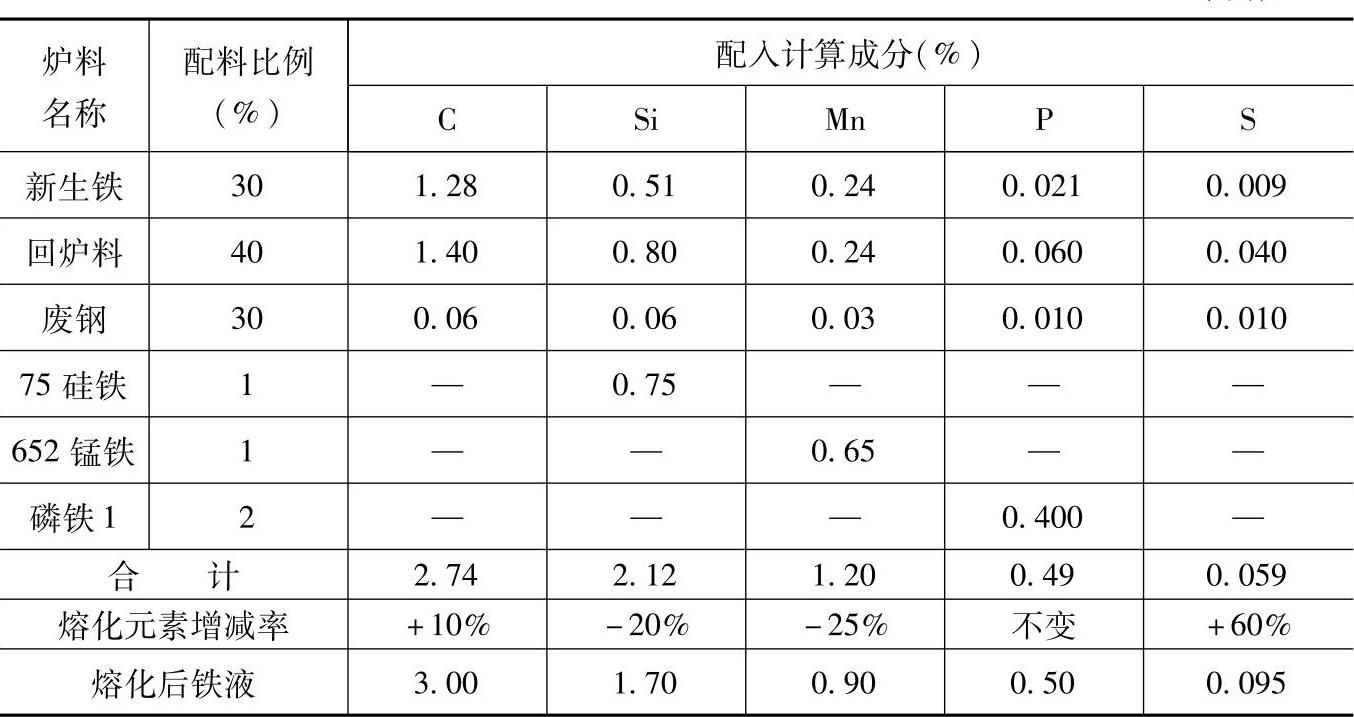

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内碳增加10%，硅烧损20%、锰烧损25%、硫增加60%、磷不变。

2.炉外用硅铁孕育处理，加入量为0.2%～0.3%（质量分数），孕育剂吸收率约为70%。

3.要求炉前出铁温度1420～1460℃，由于P是轻微促进石墨化的元素，因此P对三角试片白口宽度的影响是不敏感的，一般在含P量<0.3%时白口宽度波动在1mm左右，当含P量为0.4%～0.6%时白口宽度为1～3mm，当含P过高后从试样断面能看到与铸铁结晶相似的P共晶亮点，且击断试棒时断口有碎屑脱落。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于铸造一些耐磨性要求较高的有摩擦导轨的立柱、衬套和壁厚较小的液压件等。高磷铸铁件应严格控制开箱时间，并应进行时效处理。

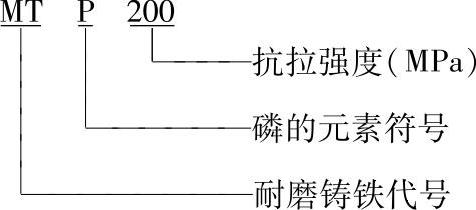

6.MTP200的主要含义如下：
