配料实例546

配料实例546

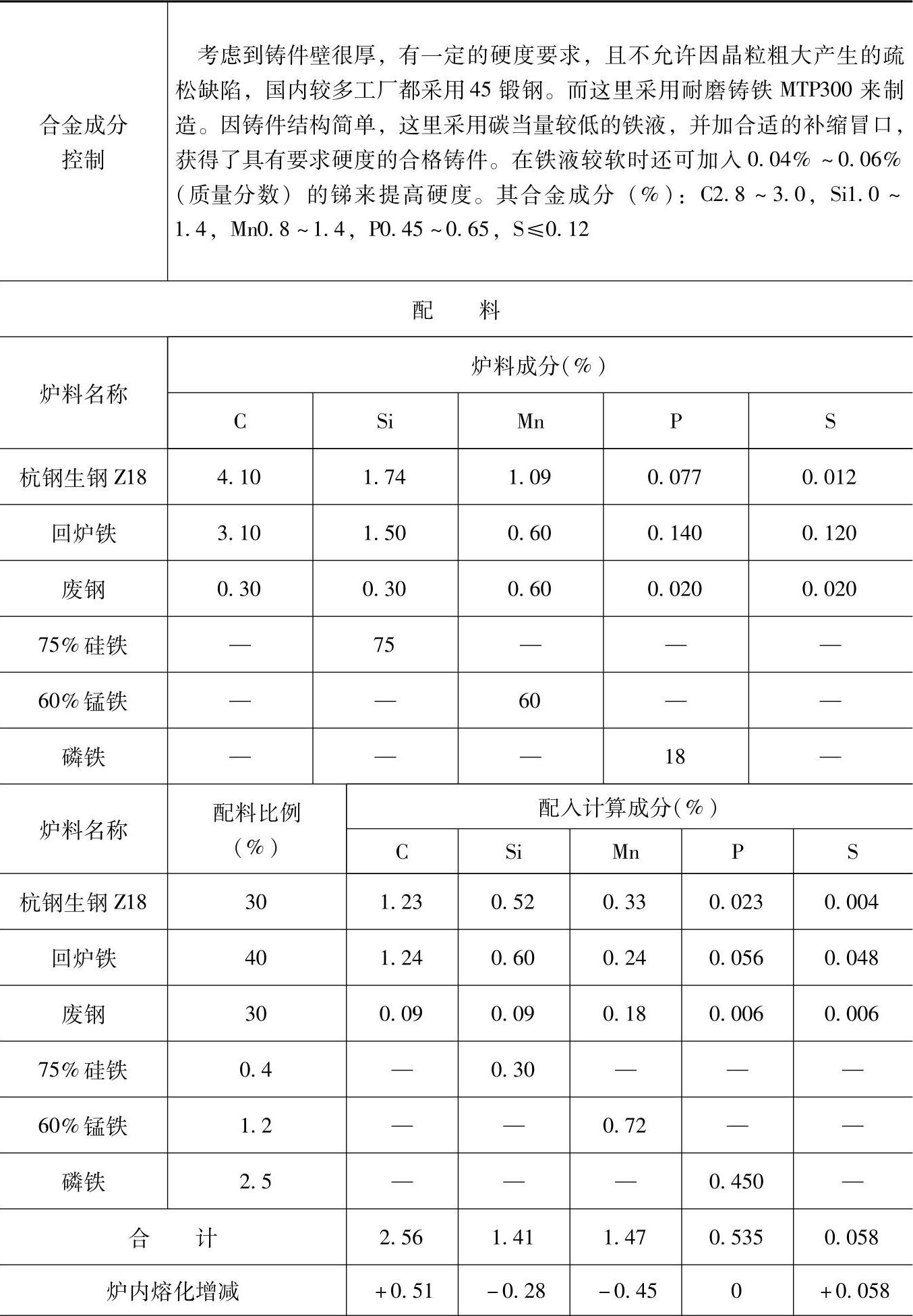

表1.5-3 含P的合金铸铁（耐磨铸铁）配料

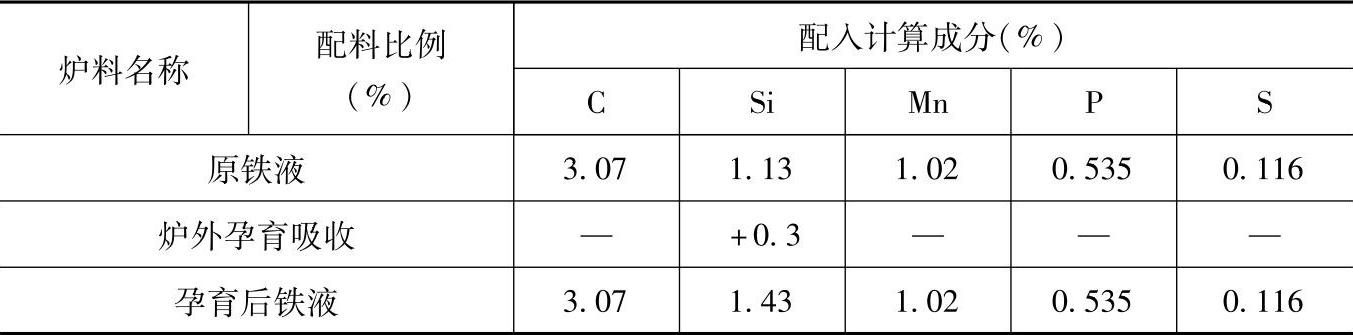

（续）

（续）

注：1.采用熔炼炉类型：两排大间距冲天炉，熔化率为4.5～5t/h，出铁温度为1400～1450℃，炉内碳增加20%、硅烧损20%、锰烧损30%、硫增加100%、磷不变。

2.炉前用75%硅铁进行孕育处理，孕育剂加入量为0.3%～0.5%（质量分数），Si的吸收率80%，孕育后白口宽度为7～12mm。

3.检测结果：

化学成分（%）：C3.01，Si1.43，Mn0.93，P0.565，S0.134；

力学性能：抗拉强度为297MPa，硬度为185HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料，若适当提高碳当量，可用于浇注要求高磷耐磨铸铁MTP300的床身、床鞍等中、小型机床铸件。

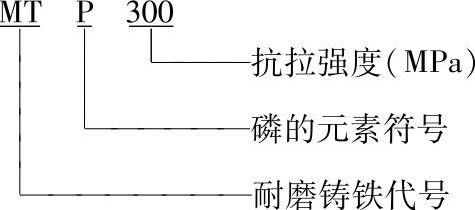

6.MTP300的主要含义如下：
