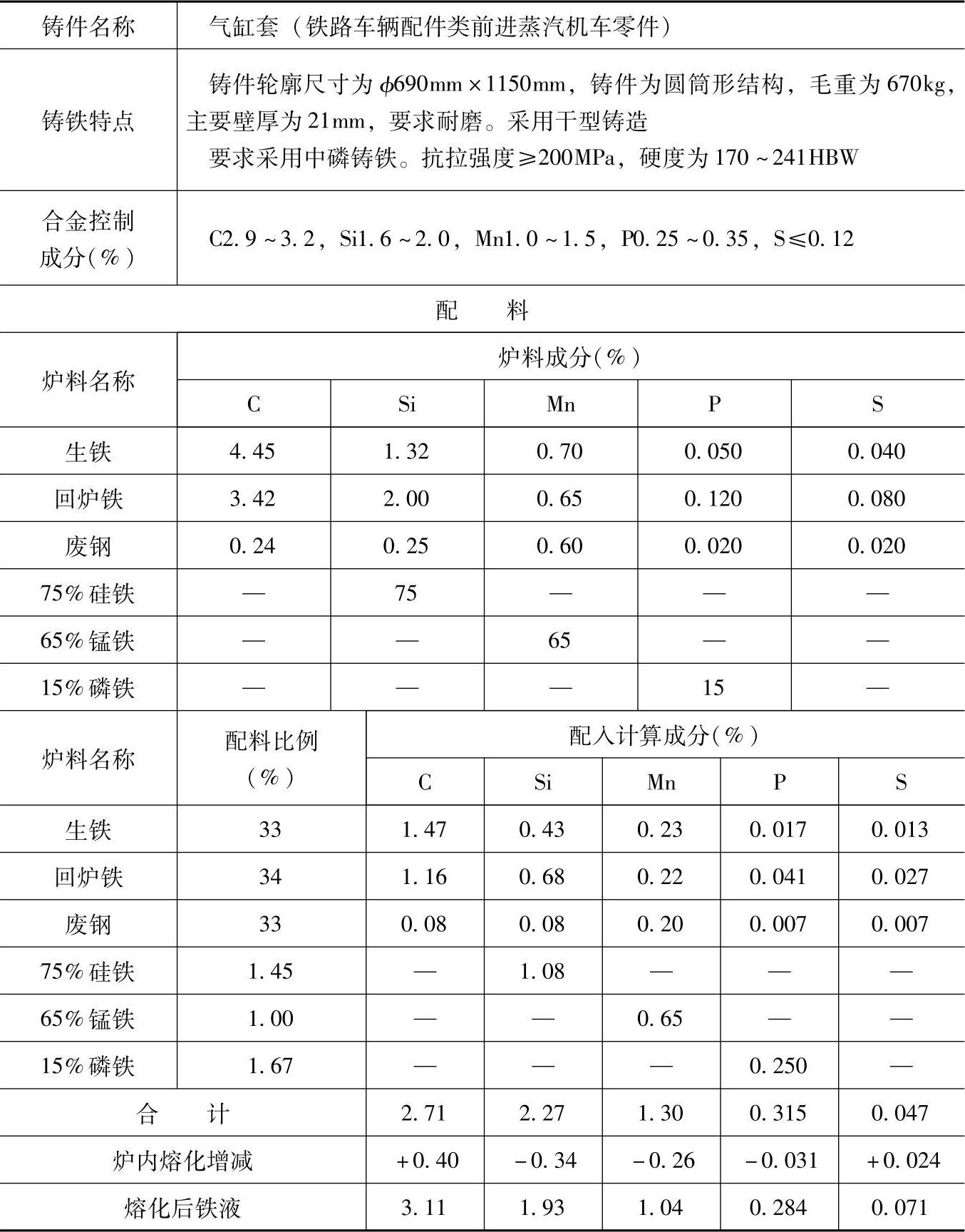

表1.5-6 含P的合金铸铁（耐磨铸铁）配料
注：1.采用熔炼炉类型：多排小风口热风冲天炉，炉内碳增加15%、硅烧损15%、锰烧损20%、磷烧损10%、硫增加50%。
2.炉前用三角试片检验白口大小，控制白口宽度为3～5mm。
3.各成分含量和配料比例皆指质量分数。
