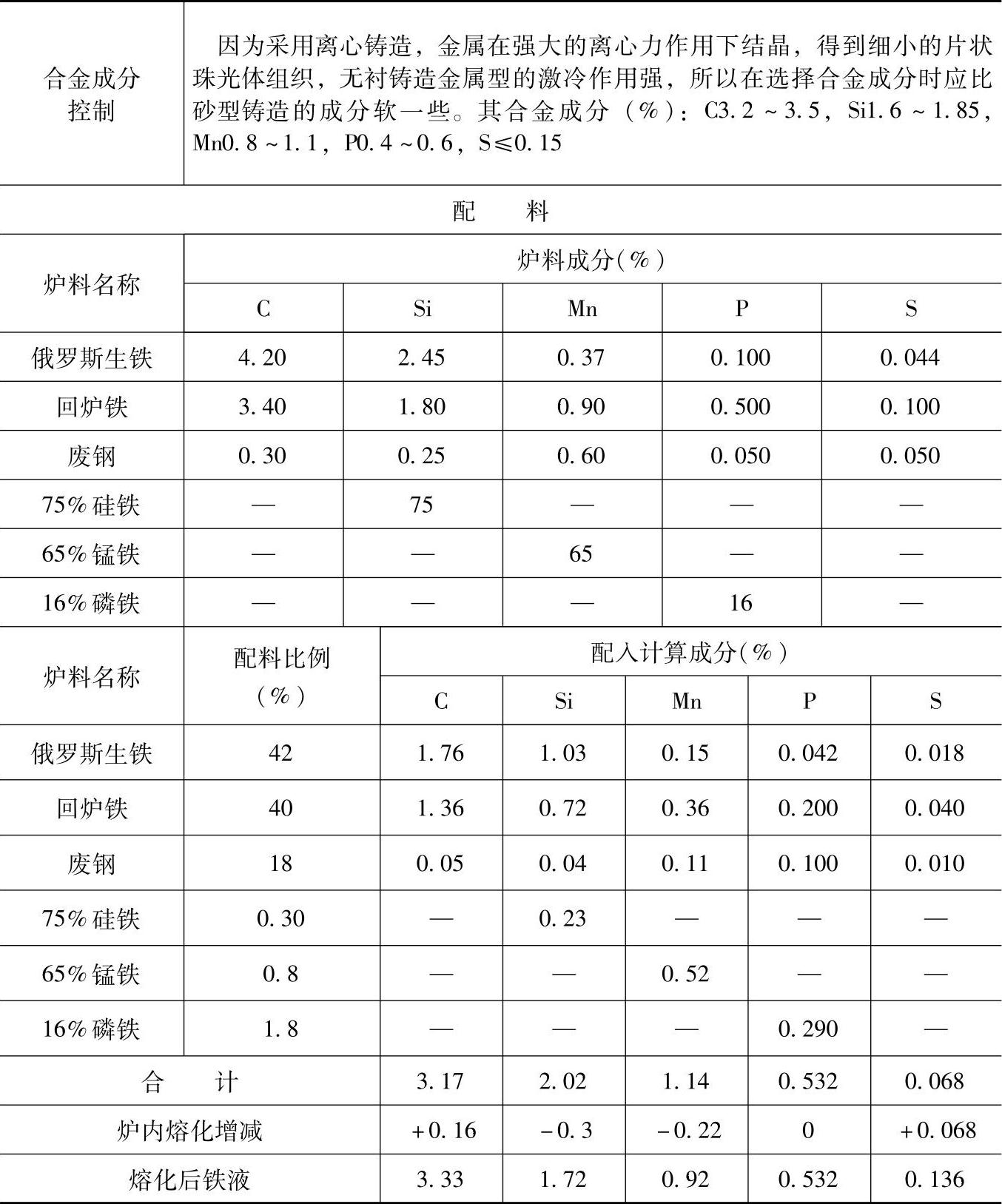

表1.5-5 含P的合金铸铁（耐磨铸铁）配料
（续）
注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。
2.炉前用三角试片白口宽度控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.4，Si1.8，Mn0.81，P0.37，S0.13。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于蒸汽机车中要求高磷铸铁的其他铸件，如气缸套和涨圈等。
