配料实例551

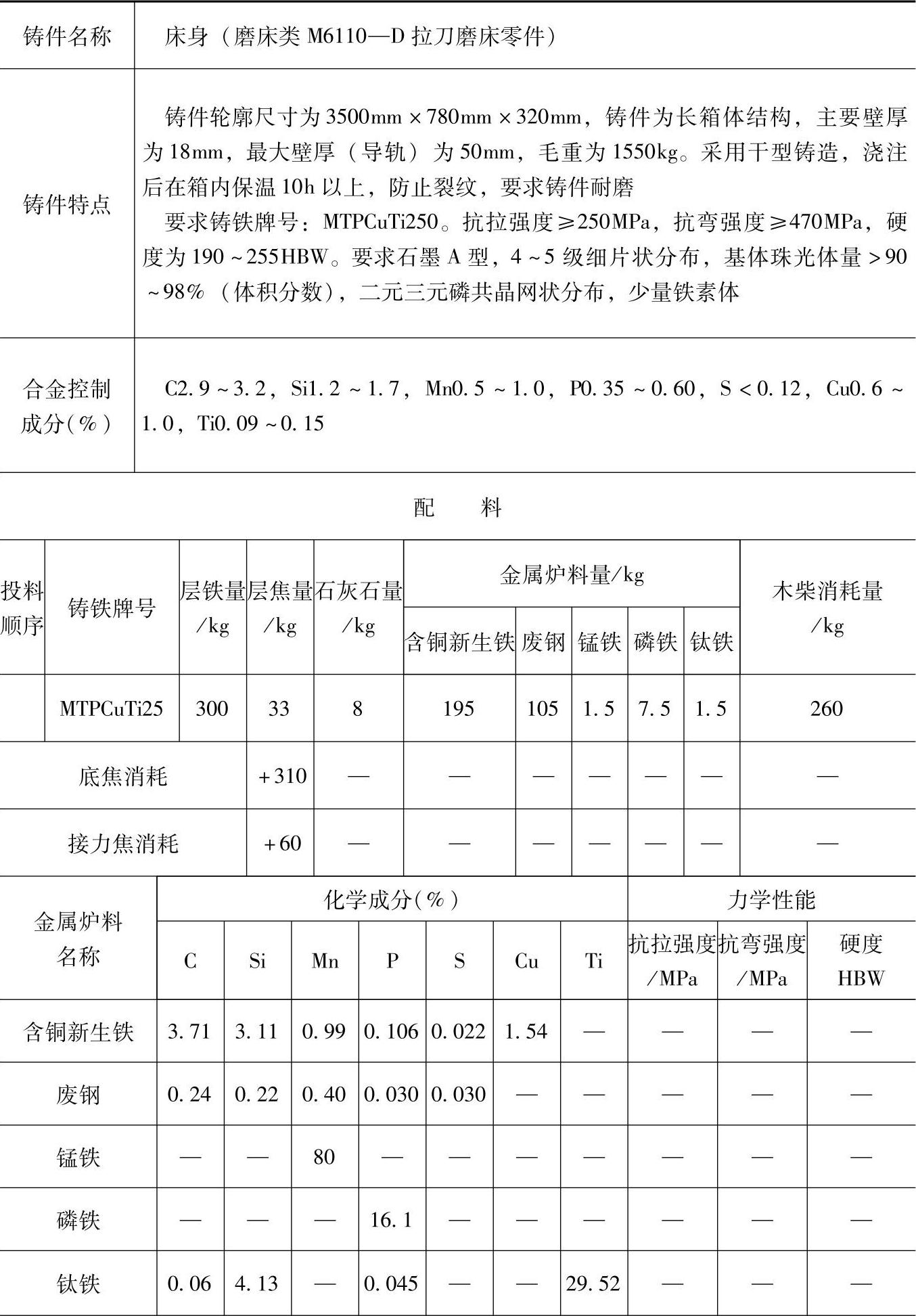

表1.5-8 含P、Cu、Ti的合金铸铁（耐磨铸铁）配料

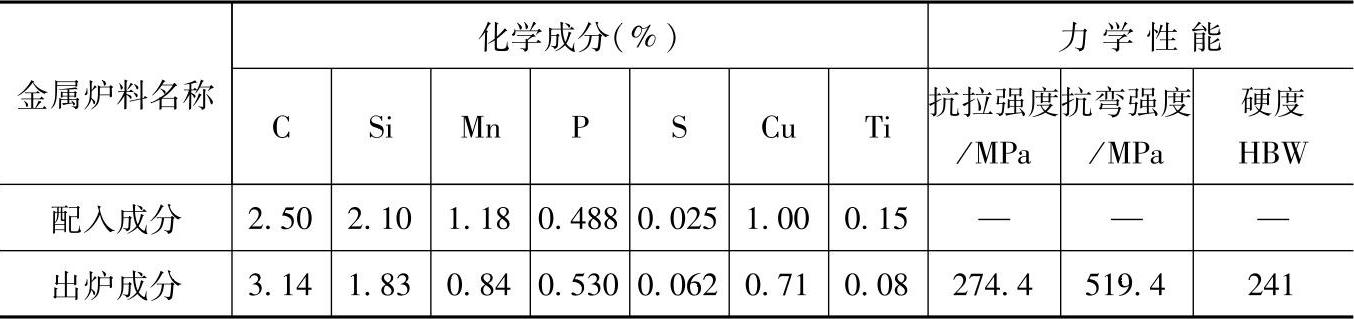

（续）

注：1.采用熔炼炉类型：多排小风口热风炉胆冲天炉，开渣操作，熔化率为3t/h，炉内碳增加20%、硅烧损25%、锰烧损25%、磷不变、铜不变、硫增加80%。

2.由于磷铜钛铸铁中含铜生铁硅含量达2.94%～3.37%，因而炉内炉料中硅量已达2.09%，所以炉外无需进行孕育处理，一次熔炼而成。再加上磷的助石墨化作用，三角白口宽度只有0～0.6mm。钛铁合金由炉外加入，用孕育法冲入铁液，边加边搅拌，效果更好，当无含铜新生铁时，可由炉外补加纯铜。

3.检验结果：

力学性能：抗拉强度为274.4MPa，抗弯强度为519.4MPa，硬度为241HBW；

金相组织：石墨A型，长度4级，数量4级，细片状匀布，基体珠光体量为95%～98%（体积分数），二元磷共晶断续网状分布。

4.各成分含量和配料比例皆指质量分数。

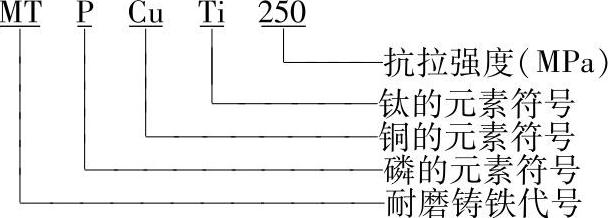

5.MTPCuTi250的主要含义如下：
