配料实例552

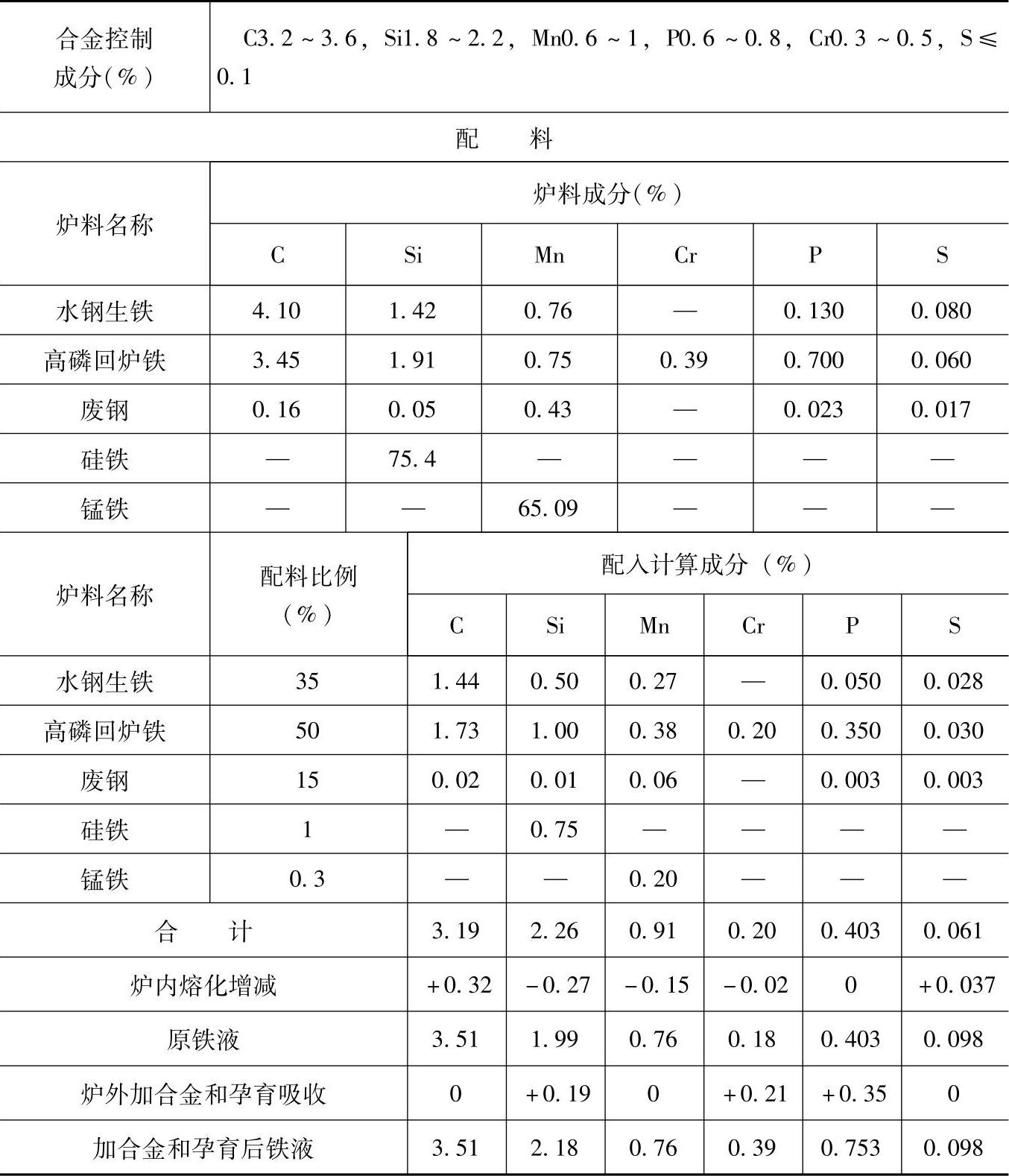

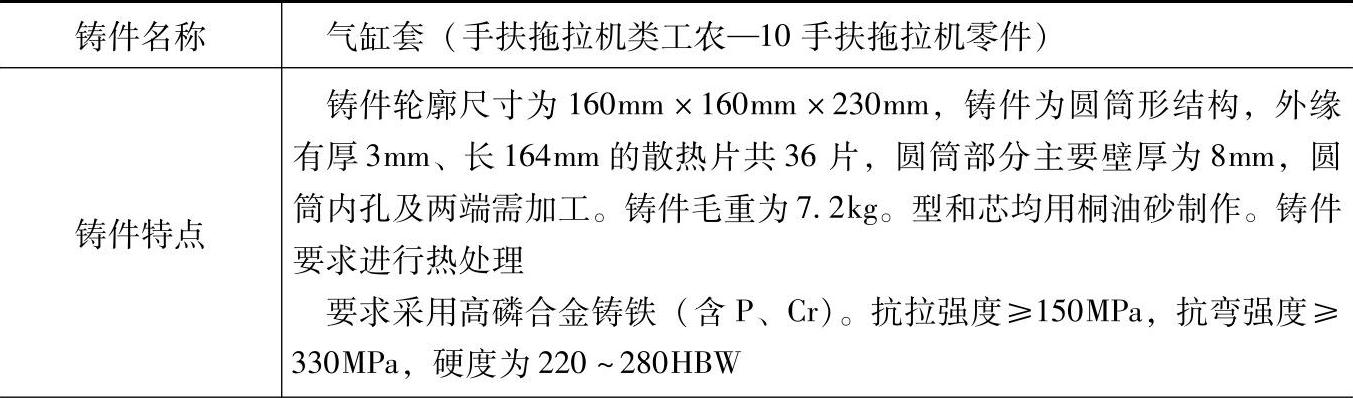

表1.5-9 含P、Cr的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为2t/h，炉内碳增加10%、硅烧损12%、锰烧损17%、硫增加60%、铬烧损8%、磷不变。

2.炉前，在铁液槽加入经预热的75%硅铁0.3%（质量分数）作孕育处理，吸收率为83%；在铁液包或铁液槽加入经破碎和预热的铬铁和磷铁，每100kg铁液炉外加58.9%铬铁0.4kg，14.7%磷铁3kg，其吸收率分别为90%和80%。

3.炉前用三角试片检查控制质量，三角白口宽度为0～1.5mm。

4.各成分含量和配料比例皆指质量分数。
