配料实例561

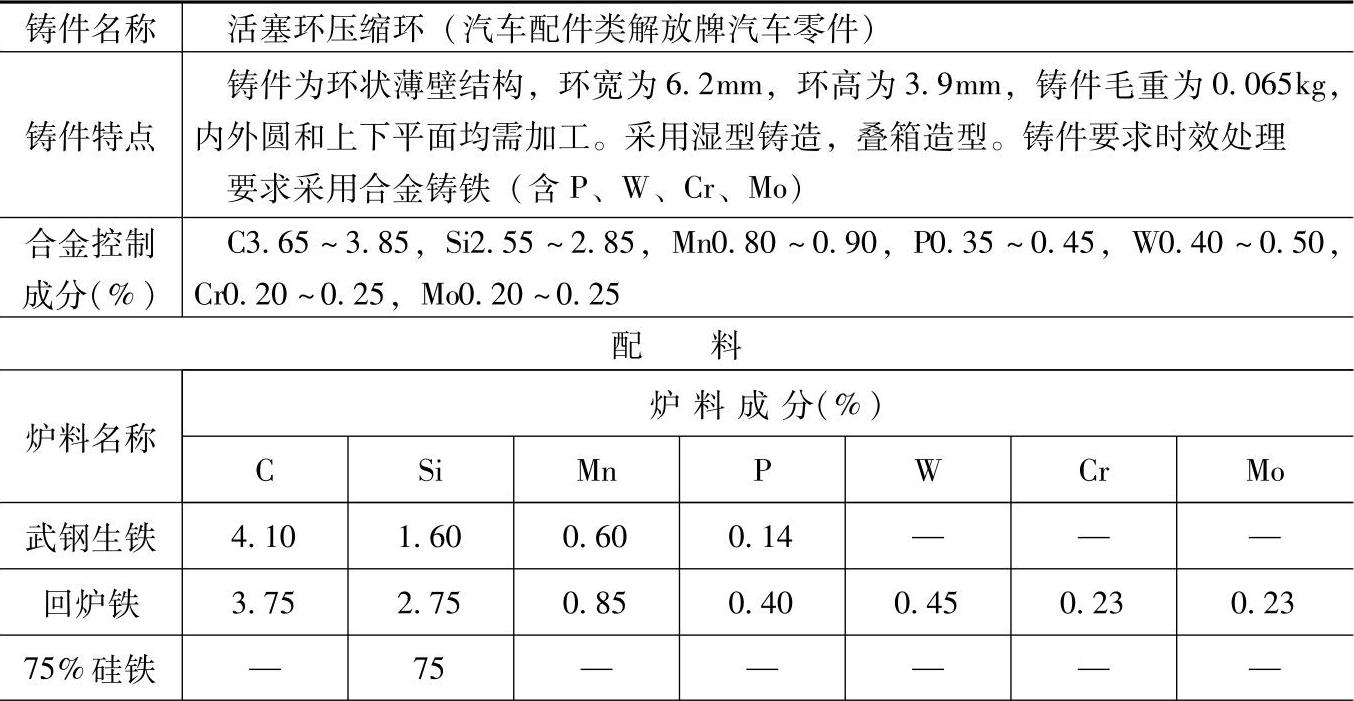

表1.5-18 含P、W、Cr、Mo的合金铸铁（耐磨铸铁）配料

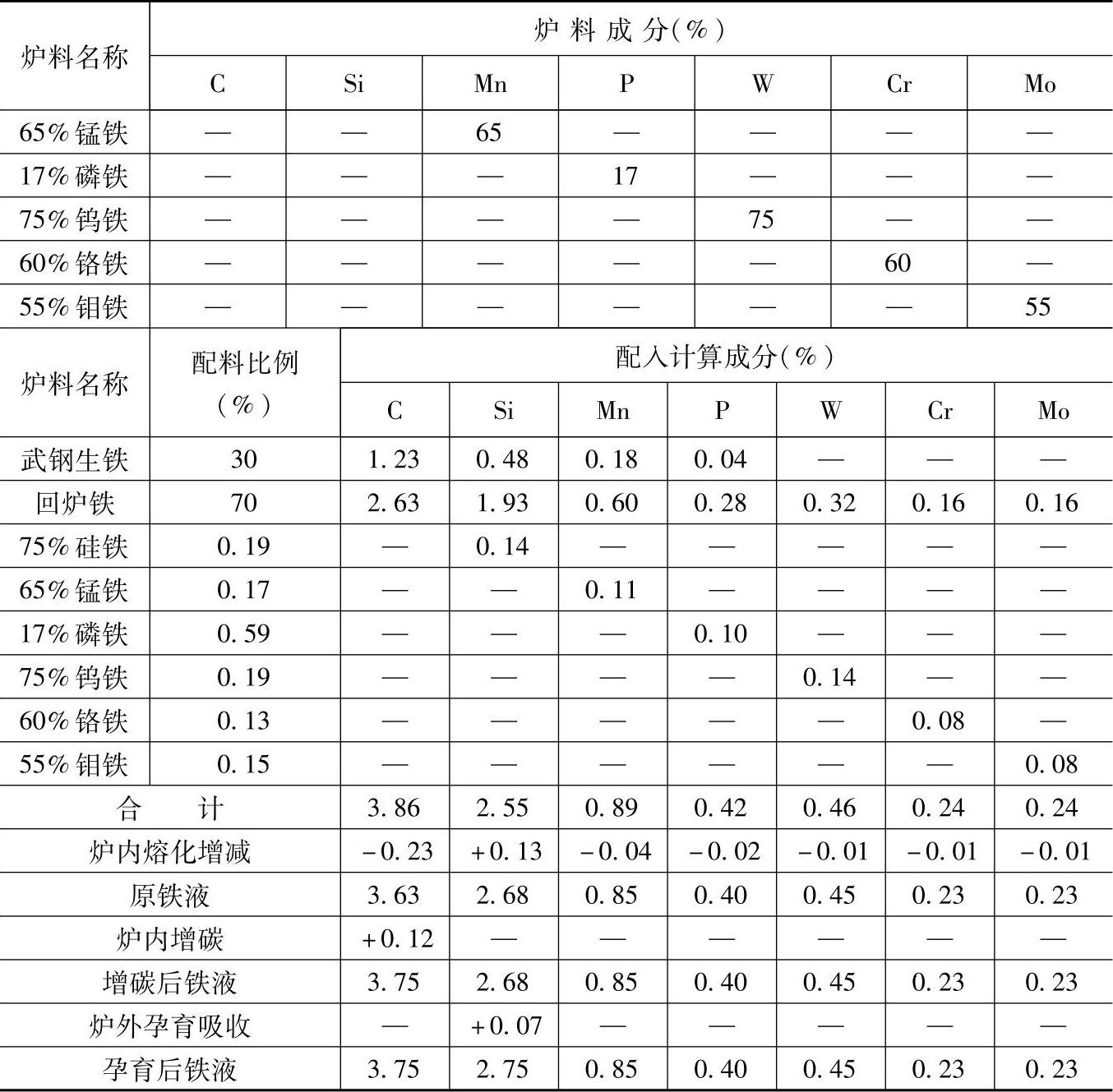

（续）

注：1.采用熔炼炉类型：0.5t酸性炉衬电弧炉，炉内碳烧损6%、硅增加5%、锰烧损5%、磷烧损5%、钨烧损3%、铬烧损3%、钼烧损3%。

2.炉前，出铁液前先浇几片毛坯，观察其断面，根据毛坯断面情况，对铁液的碳含量进行调整。

3.炉内增碳：100kg铁料加0.17kg碎石墨，碳的吸收率为70%。

4.炉外孕育：100kg铁液加结晶硅0.1kg，硅的吸收率为70%。

5.检测结果：

力学性能：弹性模量为85～115GPa，抗弯强度>400MPa，硬度为98～108HRB，热稳定性在300℃保温1h后弹力保持系数>90%；

金相组织：石墨为细小A型和F型，分布均匀，石墨长度为120～150μm；基体为珠光体或索氏体，铁素体量不大于3%（体积分数），没有莱氏体和渗碳体，磷共晶呈断续网状，分布均匀。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于NJ4102压缩环、D350压缩环、GMC压缩环、吉斯110压缩环等铸件。
