配料实例560

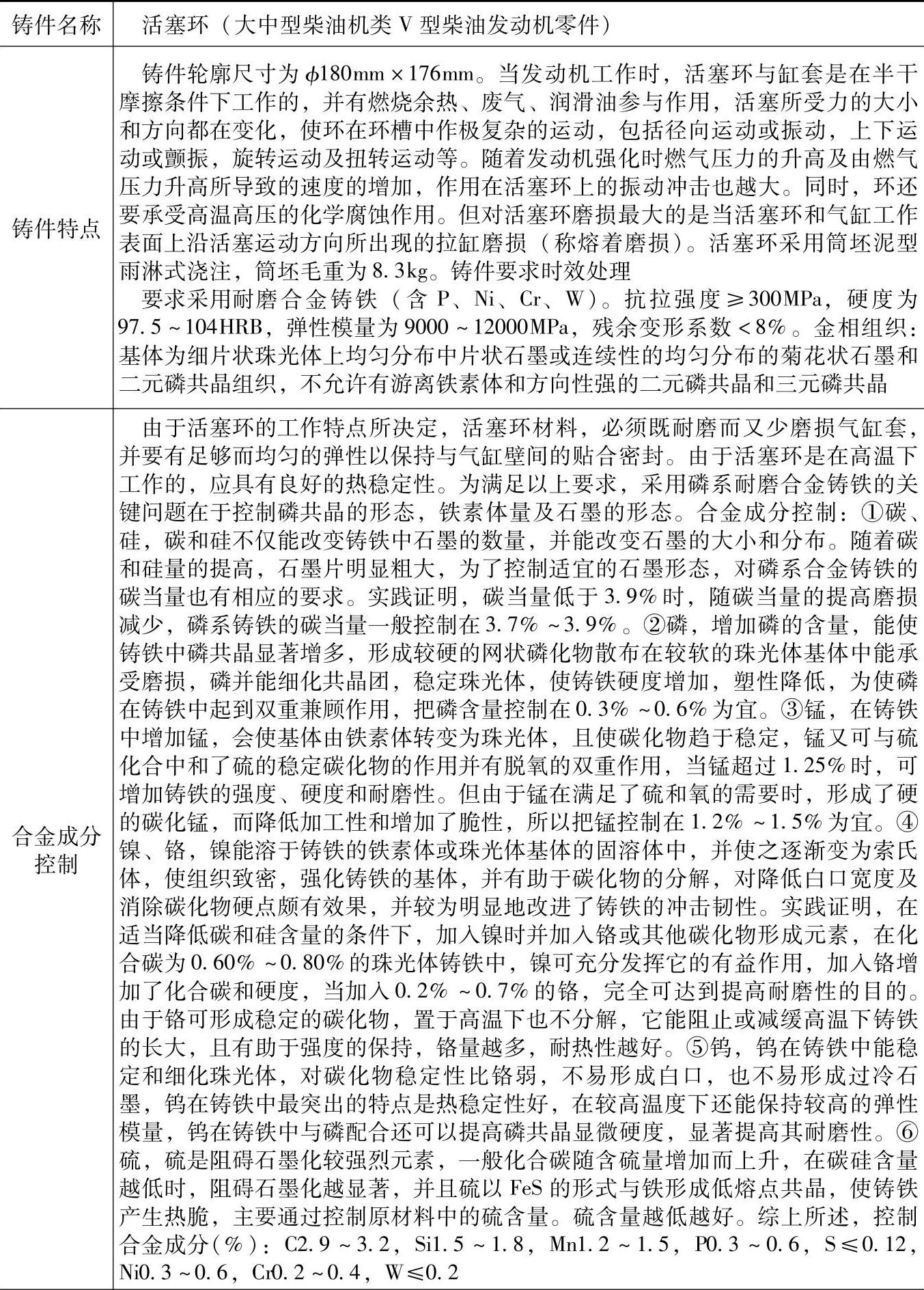

表1.5-17 含P、Ni、Cr、W的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用熔炼炉类型：0.25t酸性炉衬电弧炉，炉内硅烧损10%、锰烧损15%、镍烧损10%、铬烧损15%、钨烧损5%。

2.炉前用75%硅铁孕育，加入量为0.5%（质量分数），吸收率80%。

3.各成分含量、配料比例和加入量皆指质量分数。

4.本配料还适用于其他各种规格尺寸的活塞环铸件，如φ_外238mm×165mm×15mm、φ_外203mm×165mm×14.5mm、φ_外183mm×165mm×14mm、φ_外136mm×200mm×12mm、φ_外66mm×160mm×10mm等18种活塞环铸件。
