配料实例565

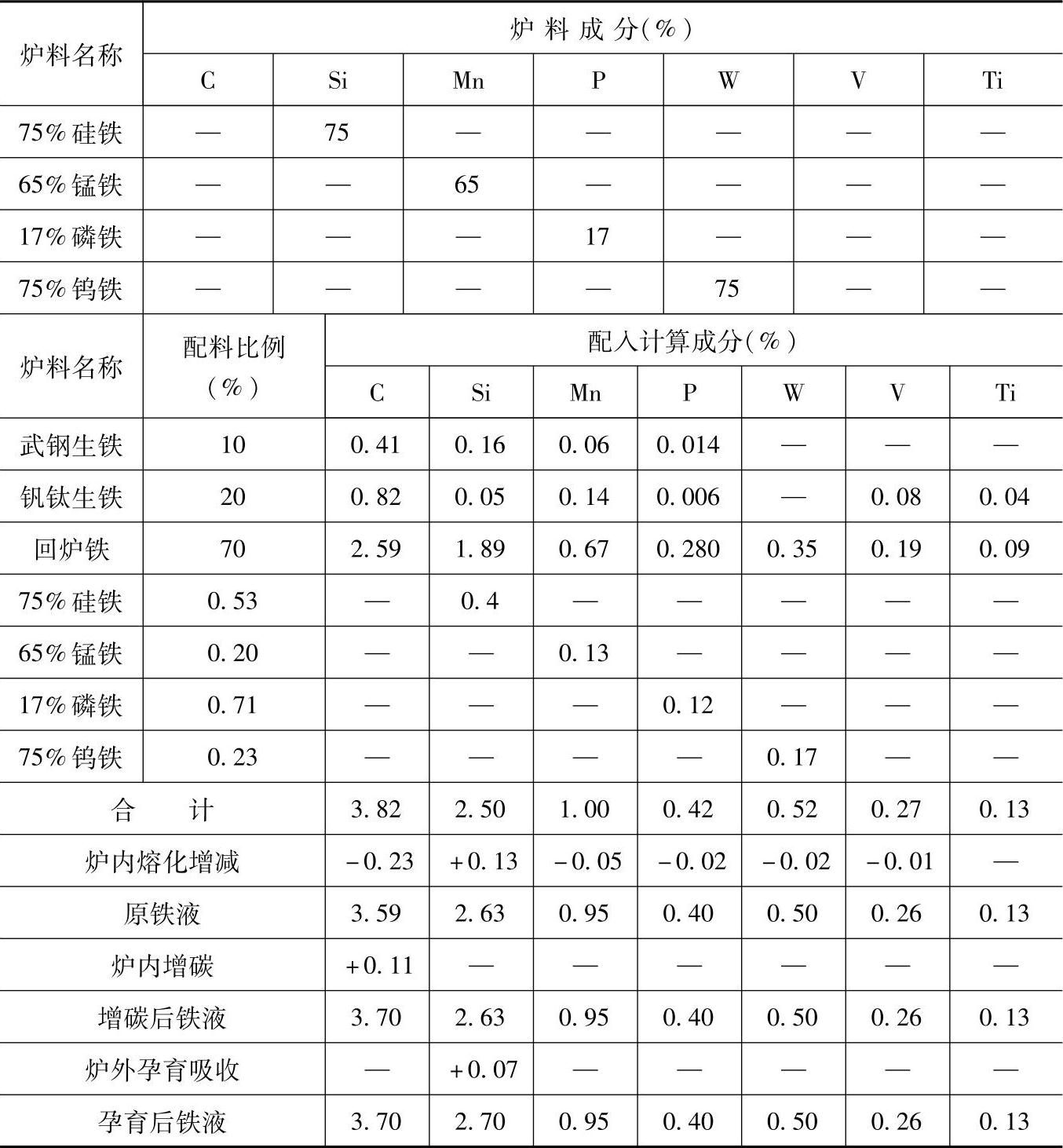

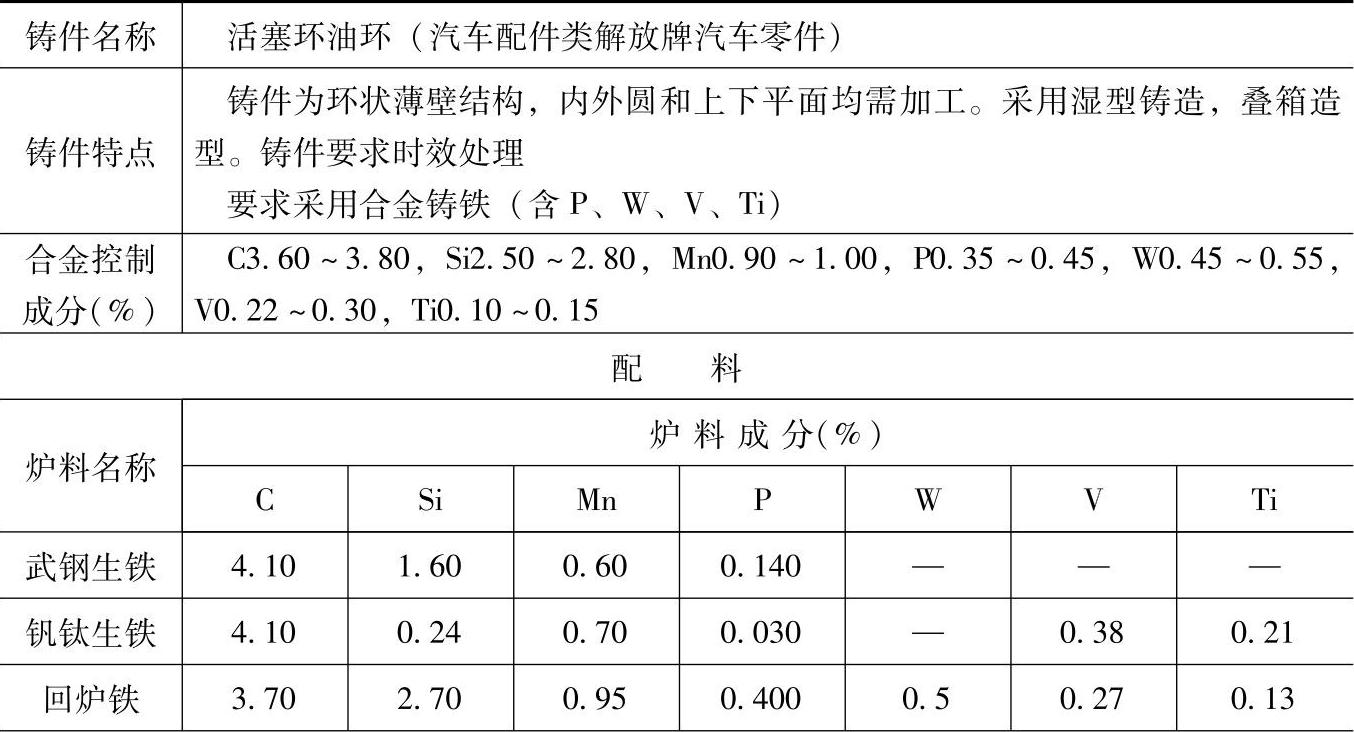

表1.5-22 含P、W、V、Ti的合金铸铁（耐磨铸铁）配料

（续）

注：1.采用0.5t酸性炉衬电弧炉熔炼，炉内熔化元素增减率：碳烧损6%、硅增加5%、锰烧损5%、钨烧损3%、磷烧损5%、钒烧损3%、钛烧损3%。

2.炉前，出铁液前先浇几片毛坯，观察其断面，根据毛坯断面情况，对铁液的碳含量进行调整。

3.炉内增碳：100kg铁料加0.16kg碎石墨，碳的吸收率为70%。

4.炉外孕育：100kg铁液加结晶硅0.1kg，硅的吸收率为70%。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于6120油环、706R压缩环、五十铃油环、6100油环、195油环等铸件。
