配料实例566

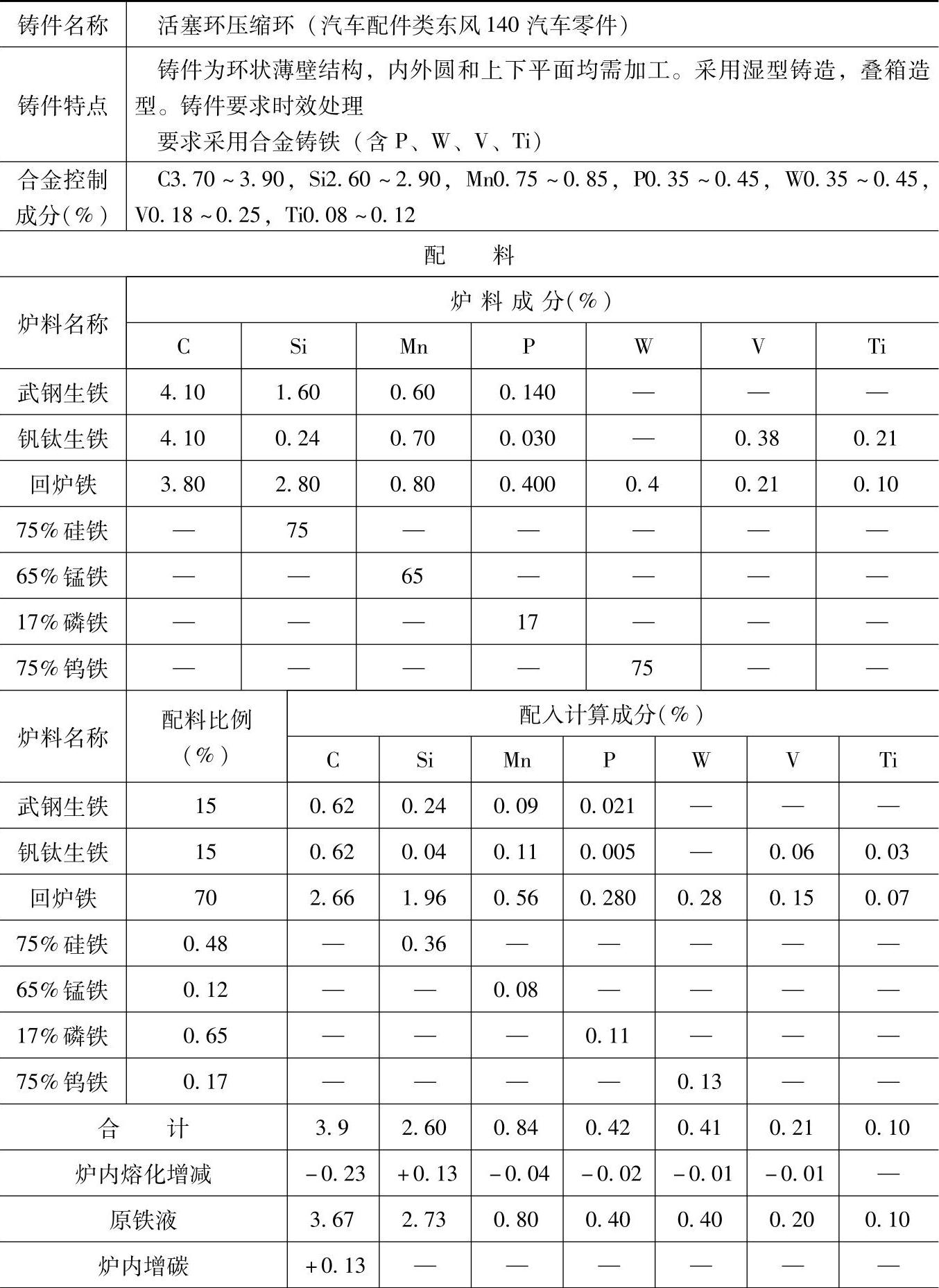

表1.5-23 含P、W、V、Ti的合金铸铁（耐磨铸铁）配料

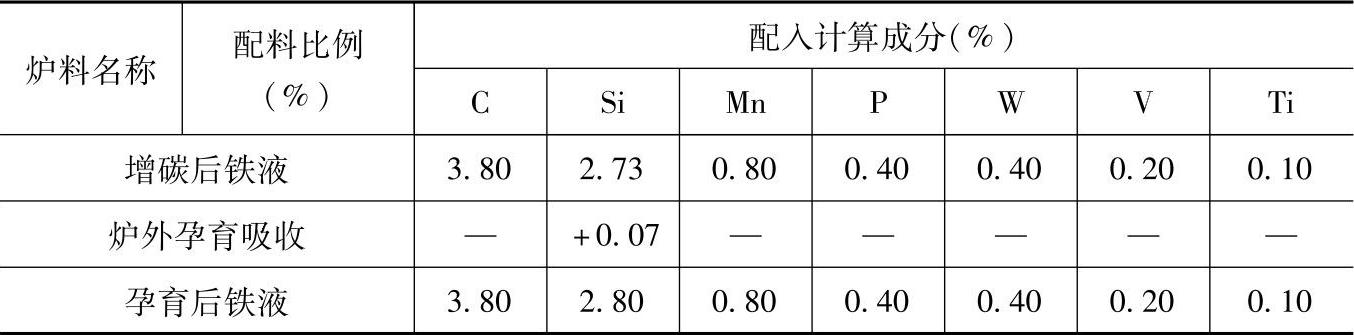

（续）

注：1.采用0.5t酸性炉衬电弧炉熔炼，炉内熔化元素增减率：碳烧损6%、硅增加5%、锰烧损5%、磷烧损5%、钨烧损3%、钒烧损3%、钛烧损3%。

2.炉前，出铁液前先浇几片毛坯，观察其断面，根据毛坯断面情况，对铁液的碳含量进行调整。

3.炉内增碳：100kg铁料加0.19kg碎石墨，碳的吸收率为70%。

4.炉外孕育：100kg铁液加结晶硅0.1kg，硅的吸收率为70%。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于M21压缩环、BJ212压缩环、加登纳压缩环、650E压缩环、NJ70压缩环等铸件。
