配料实例568

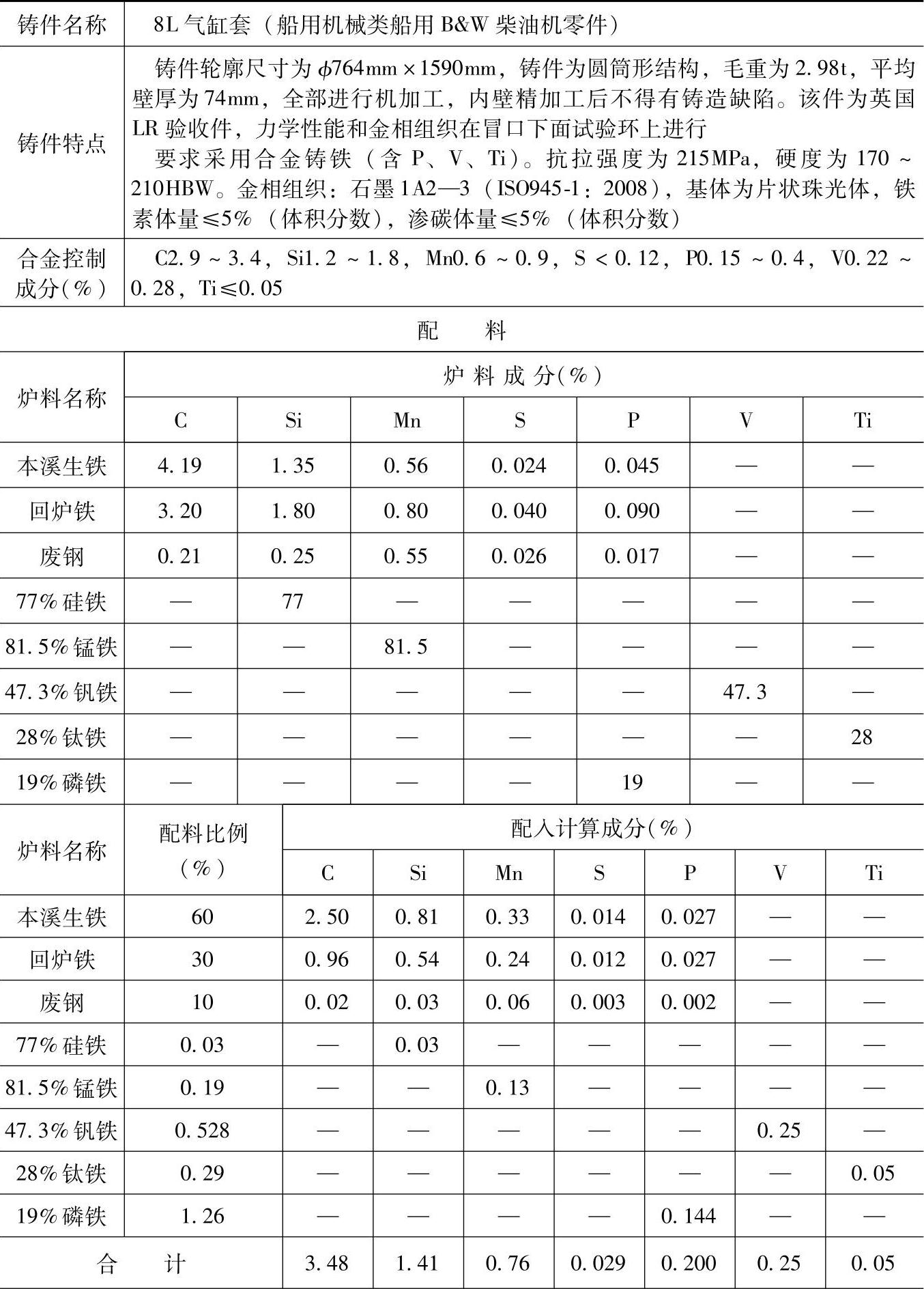

表1.5-25 含P、V、Ti的合金铸铁（耐磨铸铁）配料

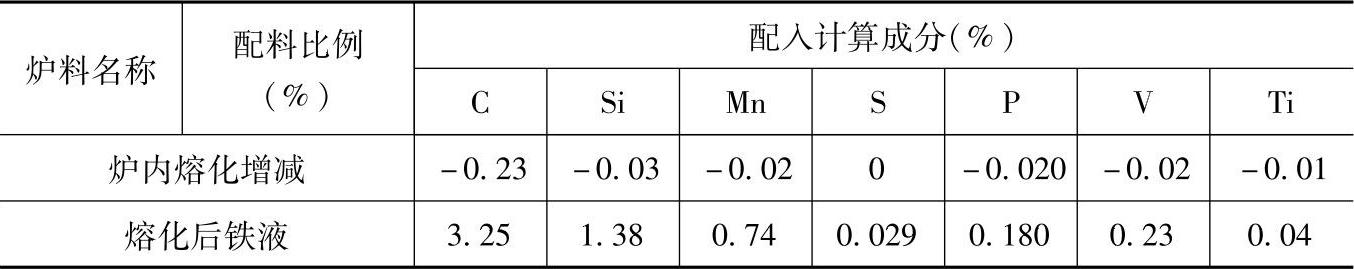

（续）

注：1.采用三相电弧炉熔炼，炉内熔化元素增减率：碳增加6.6%，硅烧损2.1%、锰烧损2.7%、磷烧损10%、硫不变、钒烧损8%、钛烧损20%。

2.炉外孕育采用77%硅铁进行孕育处理，根据白口大小而定，孕育剂加入量为0.1%～0.3%（质量分数），孕育吸收率约为75%。

3.炉前，严格控制三角白口深度和浇注温度。

4.检测结果：力学性能：抗拉强度为238～241MPa，硬度为196～198HBW。

5.各成分含量和配料比例皆指质量分数。
