配料实例567

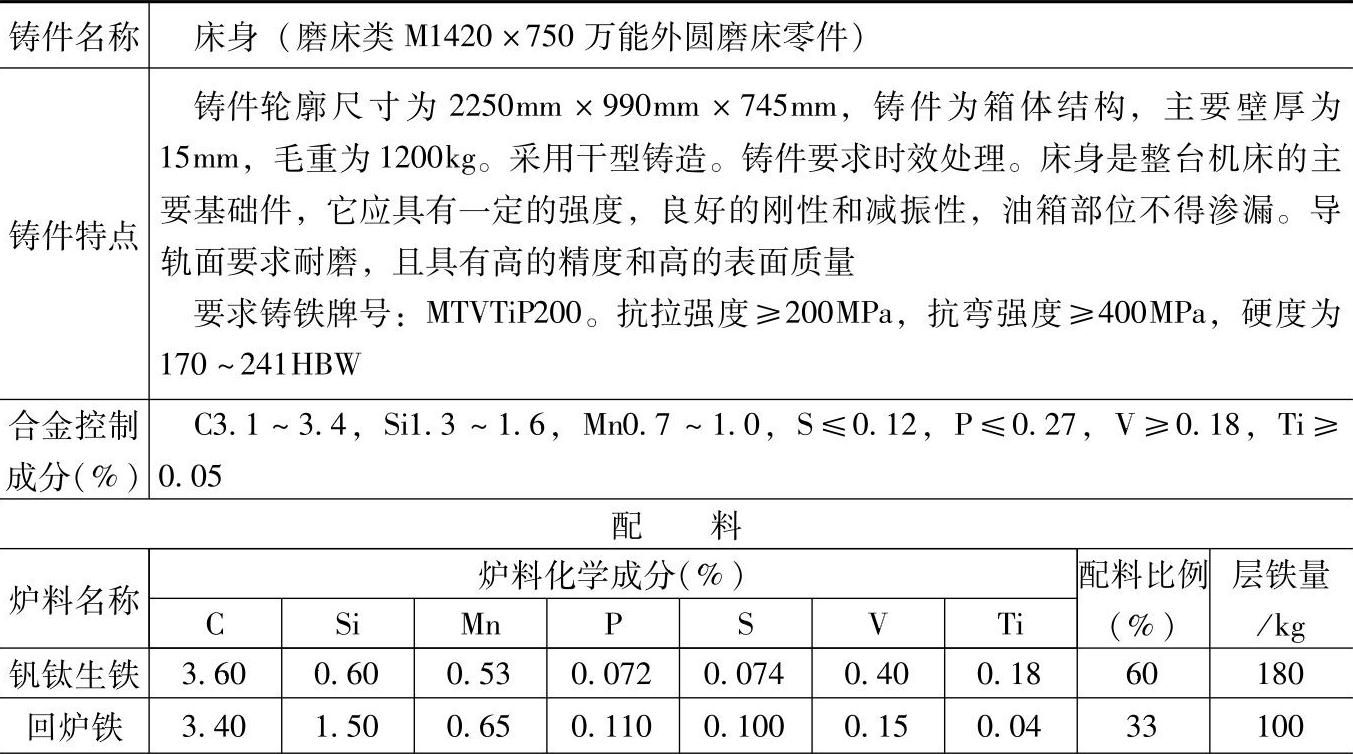

表1.5-24 含P、V、Ti的合金铸铁（耐磨铸铁）配料

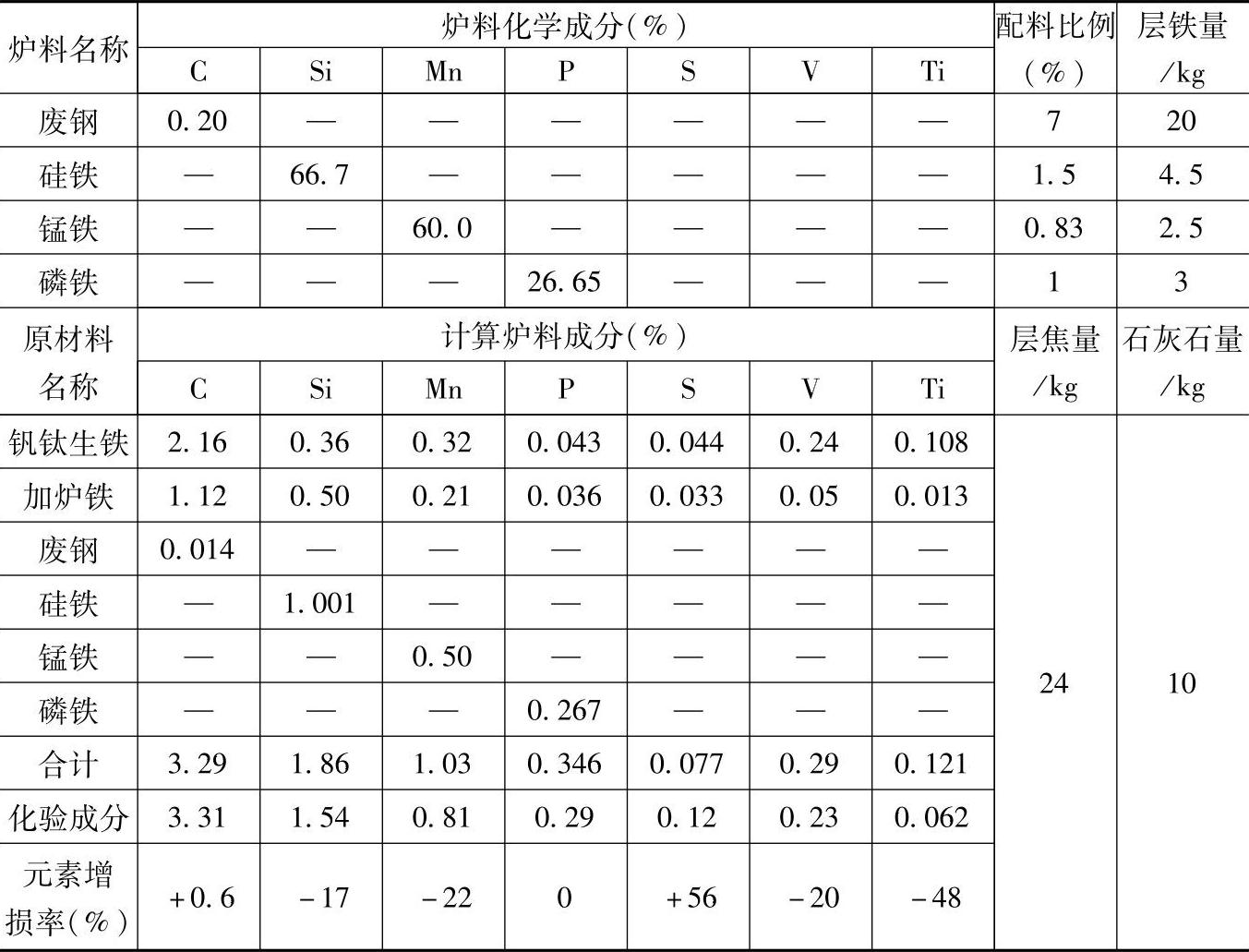

（续）

注：1.采用两排大间距热风冲天炉熔炼，熔化率为2t/h，炉内碳增加0.6%、硅烧损17%、锰烧损22%，硫增加56%、磷不变、钒烧损20%、钛烧损48%。

2.检测结果：抗拉强度为247～259MPa；抗弯强度为482～502MPa；硬度为187～191HBW；金相组织：细珠光体+A型石墨+磷共晶，磷共晶体积分数为3%。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于M1420磨床床身、上工作台、下工作台、垫板、拖板、溜板等铸件。

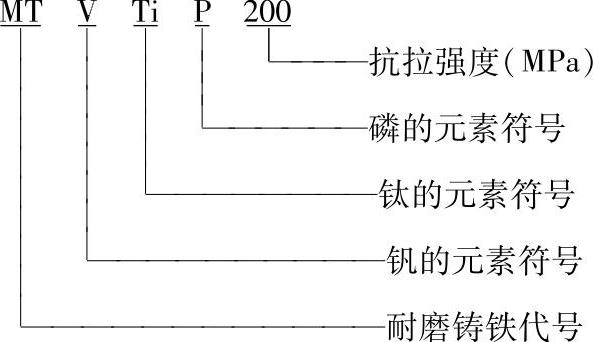

5.MTVTiP200的主要含义如下：
