配料实例570

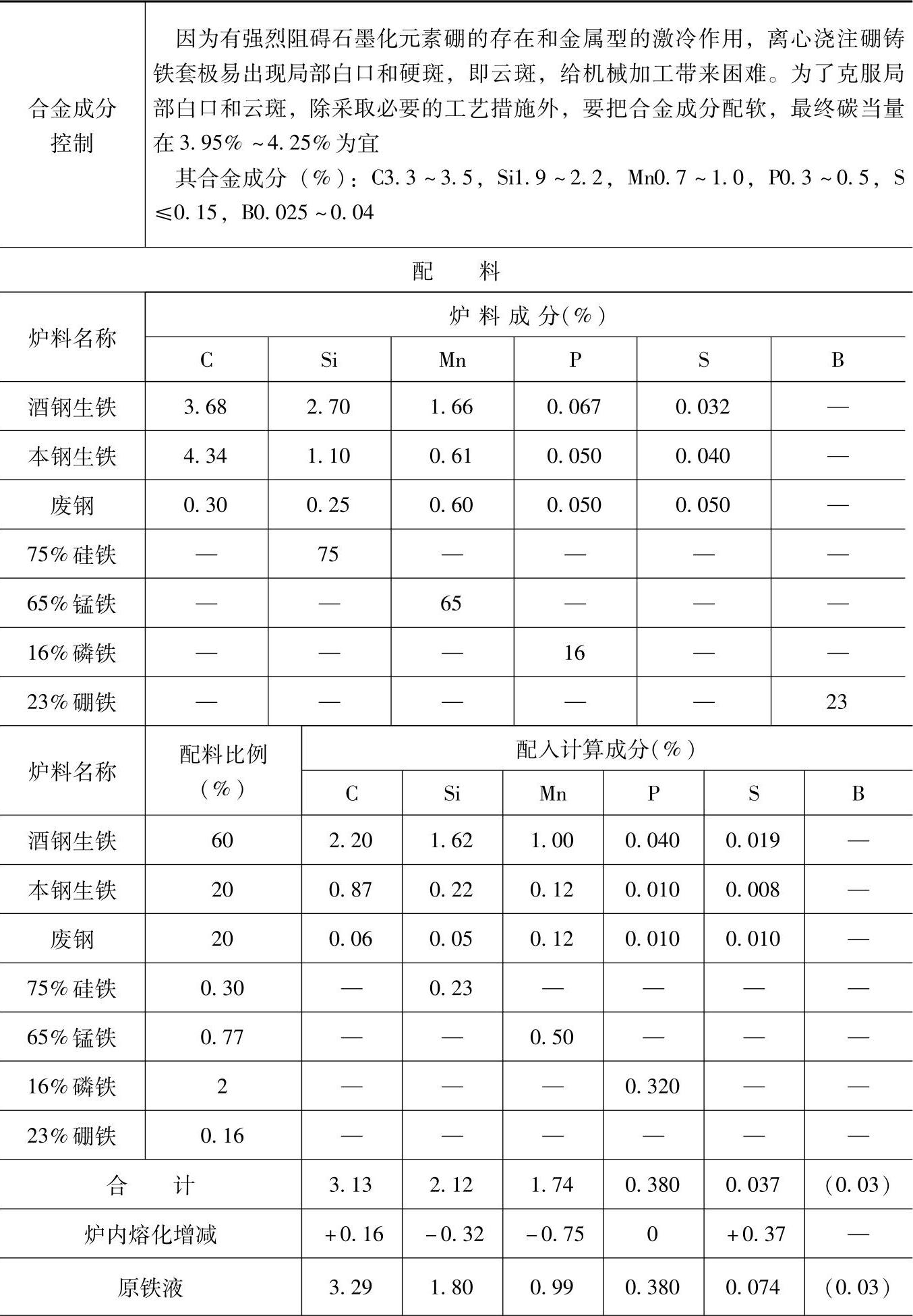

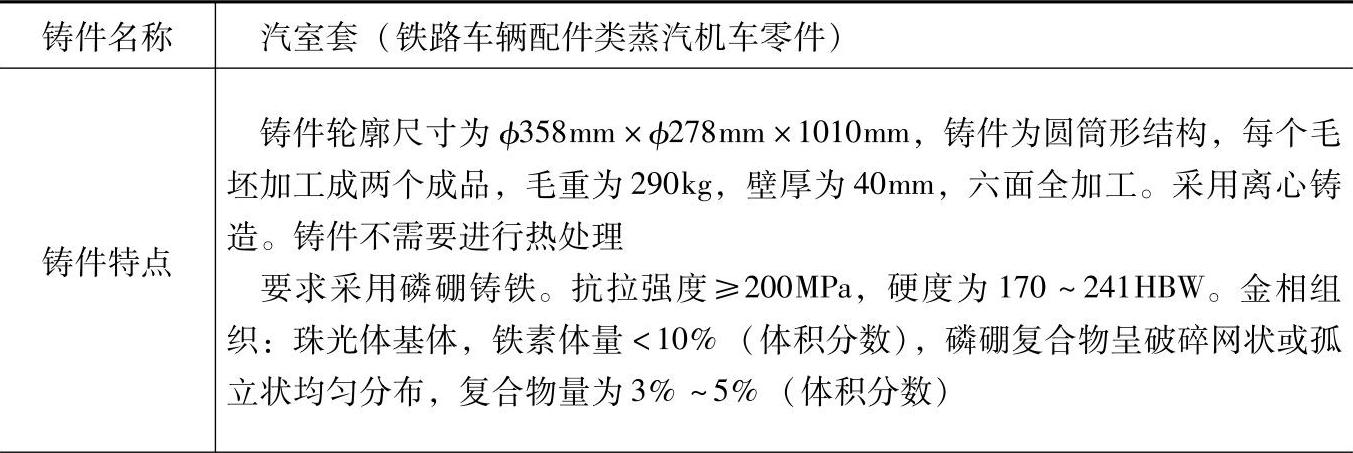

表1.5-27 含P、B的合金铸铁（耐磨铸铁）配料

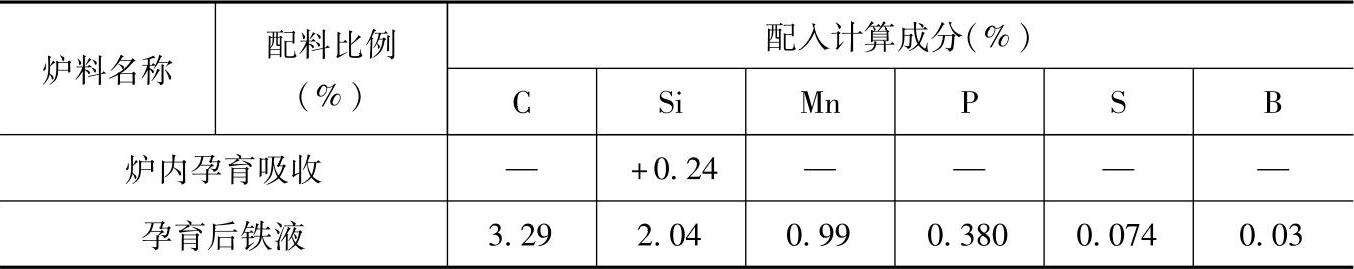

（续）

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前，硼铁破碎呈粉粒状，最大粒度不超1mm，在出铁槽冲入，加入量为0.16%（质量分数），吸收率为80%。

3.炉前用75%硅铁孕育，加入量为0.4%（质量分数），吸收率为80%。用三角试片检验白口宽度，以控制铁液成分，并用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.51，Si2.1，Mn0.8，P0.31，S0.13，B0.028。

5.各成分含量和配料比例皆指质量分数。

6.本配料还适用于蒸汽机车中要求磷硼铸铁的涨圈等铸件。
